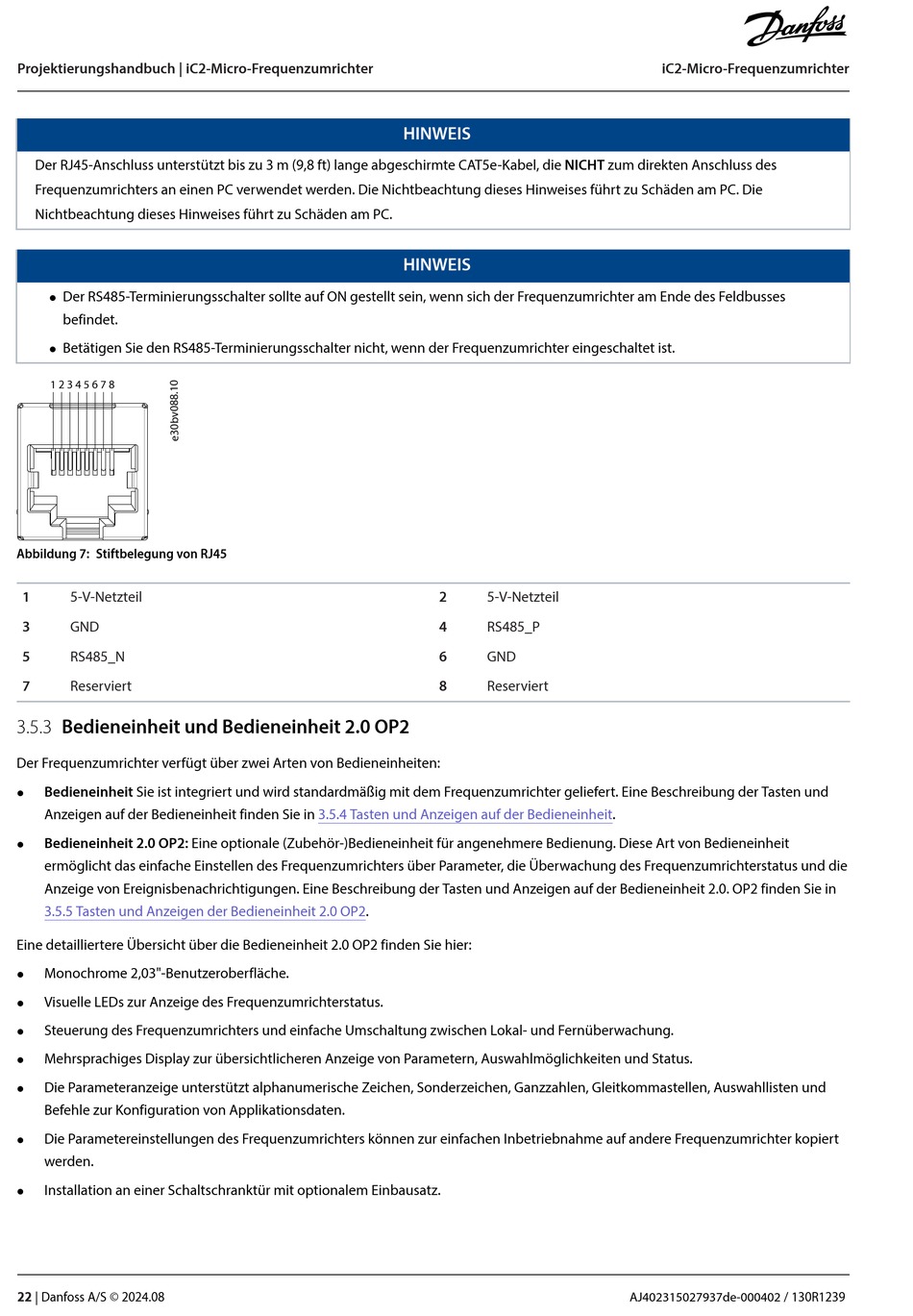

Projektierungshandbuch | iC2-Micro-Frequenzumrichter
Der RJ45-Anschluss unterstützt bis zu 3 m (9,8 ft) lange abgeschirmte CAT5e-Kabel, die NICHT zum direkten Anschluss des
Frequenzumrichters an einen PC verwendet werden. Die Nichtbeachtung dieses Hinweises führt zu Schäden am PC. Die
Nichtbeachtung dieses Hinweises führt zu Schäden am PC.
Der RS485-Terminierungsschalter sollte auf ON gestellt sein, wenn sich der Frequenzumrichter am Ende des Feldbusses
l
befindet.
Betätigen Sie den RS485-Terminierungsschalter nicht, wenn der Frequenzumrichter eingeschaltet ist.
l
1 2 3 4 5 6 7 8
Abbildung 7: Stiftbelegung von RJ45
1 5-V-Netzteil
3 GND
5
RS485_N
7
Reserviert
3.5.3 Bedieneinheit und Bedieneinheit 2.0 OP2
Der Frequenzumrichter verfügt über zwei Arten von Bedieneinheiten:
Bedieneinheit Sie ist integriert und wird standardmäßig mit dem Frequenzumrichter geliefert. Eine Beschreibung der Tasten und
l
Anzeigen auf der Bedieneinheit finden Sie in
Bedieneinheit 2.0 OP2: Eine optionale (Zubehör-)Bedieneinheit für angenehmere Bedienung. Diese Art von Bedieneinheit
l
ermöglicht das einfache Einstellen des Frequenzumrichters über Parameter, die Überwachung des Frequenzumrichterstatus und die
Anzeige von Ereignisbenachrichtigungen. Eine Beschreibung der Tasten und Anzeigen auf der Bedieneinheit 2.0. OP2 finden Sie in
3.5.5 Tasten und Anzeigen der Bedieneinheit
Eine detailliertere Übersicht über die Bedieneinheit 2.0 OP2 finden Sie hier:
Monochrome 2,03"-Benutzeroberfläche.
l
Visuelle LEDs zur Anzeige des Frequenzumrichterstatus.
l
Steuerung des Frequenzumrichters und einfache Umschaltung zwischen Lokal- und Fernüberwachung.
l
Mehrsprachiges Display zur übersichtlicheren Anzeige von Parametern, Auswahlmöglichkeiten und Status.
l
Die Parameteranzeige unterstützt alphanumerische Zeichen, Sonderzeichen, Ganzzahlen, Gleitkommastellen, Auswahllisten und
l
Befehle zur Konfiguration von Applikationsdaten.
Die Parametereinstellungen des Frequenzumrichters können zur einfachen Inbetriebnahme auf andere Frequenzumrichter kopiert
l
werden.
Installation an einer Schaltschranktür mit optionalem Einbausatz.
l
22 | Danfoss A/S © 2024.08
HINWEIS
HINWEIS
2 5-V-Netzteil
4 RS485_P
6
GND
8
Reserviert
3.5.4 Tasten und Anzeigen auf der
2.0 OP2.
iC2-Micro-Frequenzumrichter
Bedieneinheit.
AJ402315027937de-000402 / 130R1239
