Projektierungshandbuch | iC2-Micro-Frequenzumrichter
MyDrive® ecoSmart™
kann für folgende Zwecke verwendet werden:
Zum Nachschlagen von Teillastdaten gemäß IEC 61800-9-2.
l
Zur Berechnung der Wirkungsgradklasse und des Teillastwirkungsgrads für den Frequenzumrichter und das Antriebssystem.
l
Zum Erstellen von Berichten über Teillastverlustdaten und IE- oder IES-Wirkungsgradklassen.
l
3.3.2 Verlustleistungen und Wirkungsgrad
Elemente, die zu Verlustleistung im System führen, sind in dargestellt.
Mains and
cabling
Often named as VSD (Variable Speed Drive)

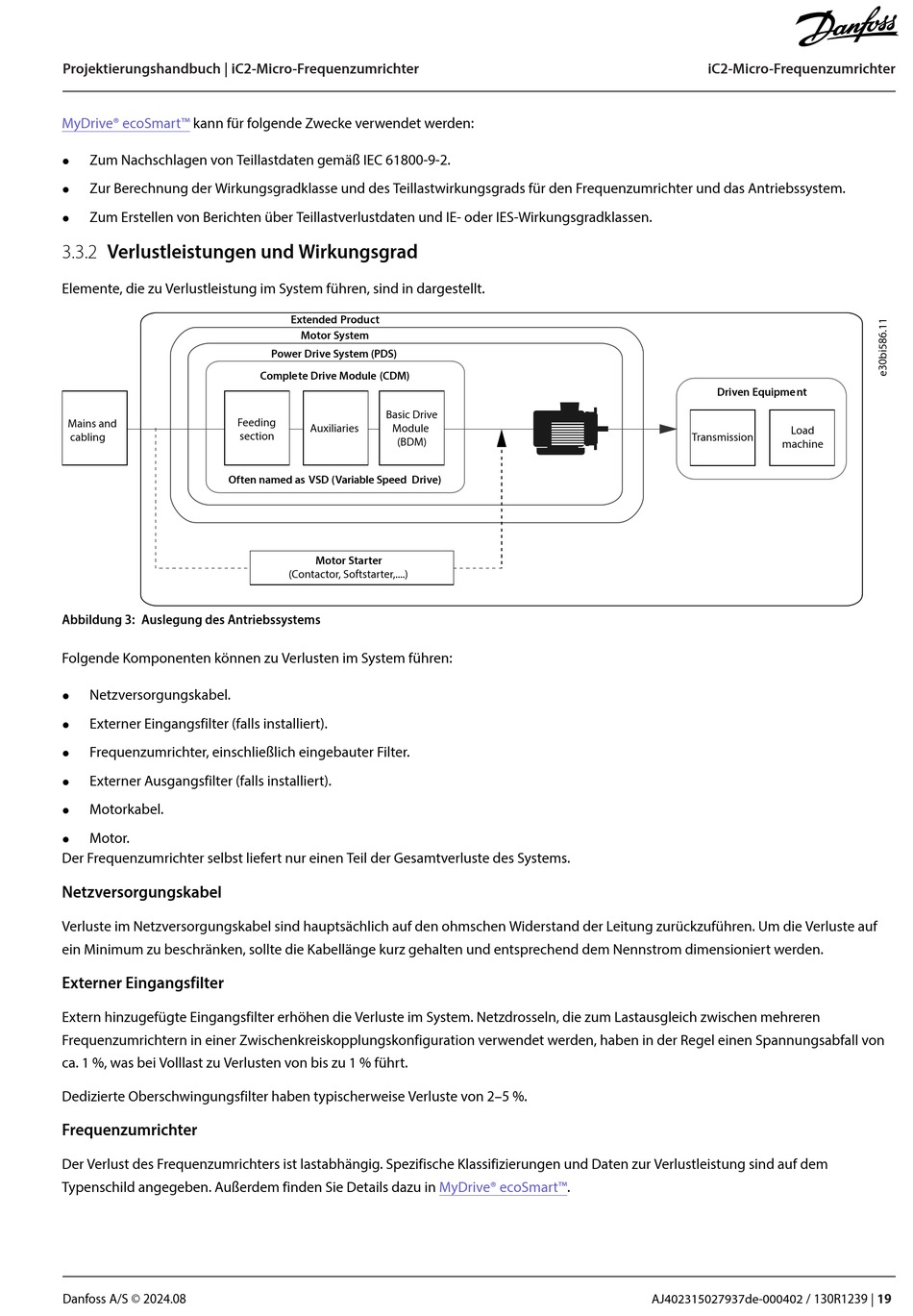

Abbildung 3: Auslegung des Antriebssystems
Folgende Komponenten können zu Verlusten im System führen:
Netzversorgungskabel.
l
Externer Eingangsfilter (falls installiert).
l
Frequenzumrichter, einschließlich eingebauter Filter.
l
Externer Ausgangsfilter (falls installiert).
l
Motorkabel.
l
Motor.
l
Der Frequenzumrichter selbst liefert nur einen Teil der Gesamtverluste des Systems.
Netzversorgungskabel
Verluste im Netzversorgungskabel sind hauptsächlich auf den ohmschen Widerstand der Leitung zurückzuführen. Um die Verluste auf
ein Minimum zu beschränken, sollte die Kabellänge kurz gehalten und entsprechend dem Nennstrom dimensioniert werden.
Externer Eingangsfilter
Extern hinzugefügte Eingangsfilter erhöhen die Verluste im System. Netzdrosseln, die zum Lastausgleich zwischen mehreren
Frequenzumrichtern in einer Zwischenkreiskopplungskonfiguration verwendet werden, haben in der Regel einen Spannungsabfall von
ca. 1 %, was bei Volllast zu Verlusten von bis zu 1 % führt.
Dedizierte Oberschwingungsfilter haben typischerweise Verluste von 2–5 %.
Frequenzumrichter
Der Verlust des Frequenzumrichters ist lastabhängig. Spezifische Klassifizierungen und Daten zur Verlustleistung sind auf dem
Typenschild angegeben. Außerdem finden Sie Details dazu in
Danfoss A/S © 2024.08
Extended Product
Motor System
Power Drive System (PDS)
Complete Drive Module (CDM)
Basic Drive
Feeding
Auxiliaries
Module
section
(BDM)
Motor Starter
(Contactor, Softstarter,....)
MyDrive®
ecoSmart™.
iC2-Micro-Frequenzumrichter
Driven Equipment
Load
Transmission
machine
AJ402315027937de-000402 / 130R1239 |
19
