3 iC2-Micro-Frequenzumrichter
3.1 Bestimmungsgemäße Verwendung
Der Frequenzumrichter ist eine elektronische Motorsteuerung zur:
Regelung der Motordrehzahl als Reaktion auf die Systemrückführung oder auf Remote-Befehle von externen Reglern. Ein
l
Antriebssystem besteht aus dem Frequenzumrichter und dem Motor.
Überwachung von System- und Motorzustand.
l
Sie können den Frequenzumrichter auch für den Motorüberlastschutz verwenden.
Je nach Konfiguration lässt sich der Frequenzumrichter als Stand-alone-Anwendung oder als Teil einer größeren Anlage oder Installation
einsetzen.
Der Frequenzumrichter ist für die Verwendung in Wohn-, Geschäfts- und Gewerbebereichen unter Berücksichtigung örtlich geltender
Gesetze und Standards zugelassen.
In Wohnbereichen kann dieses Produkt Funkstörungen verursachen. In diesem Fall müssen Sie zusätzliche Maßnahmen zur
Minderung dieser Störungen ergreifen.
Vorhersehbarer Missbrauch
Verwenden Sie den Frequenzumrichter nicht in Anwendungen, die nicht mit den angegebenen Betriebsbedingungen und -
umgebungen konform sind. Achten Sie darauf, dass Ihre Applikation die im Kapitel Spezifikationen angegebenen Bedingungen erfüllt.

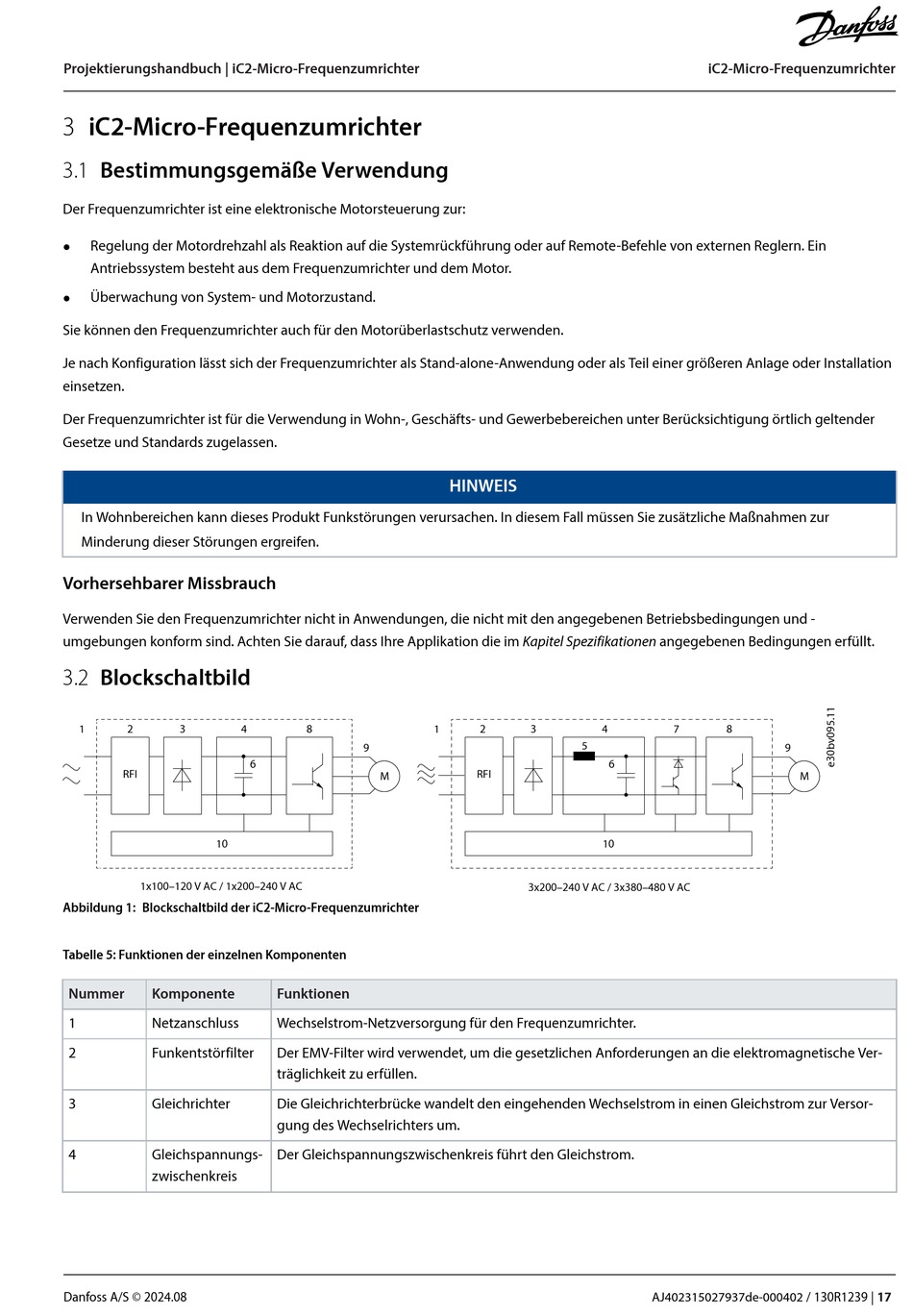

3.2 Blockschaltbild
1 2 3
RFI
10
1x100–120 V AC / 1x200–240 V AC
Abbildung 1: Blockschaltbild der iC2-Micro-Frequenzumrichter
Tabelle 5: Funktionen der einzelnen Komponenten
Nummer Komponente
1 Netzanschluss
2 Funkentstörfilter
3 Gleichrichter
4 Gleichspannungs-
zwischenkreis
Danfoss A/S © 2024.08
4 8
9
6
M
Funktionen
Wechselstrom-Netzversorgung für den Frequenzumrichter.
Der EMV-Filter wird verwendet, um die gesetzlichen Anforderungen an die elektromagnetische Ver-
träglichkeit zu erfüllen.
Die Gleichrichterbrücke wandelt den eingehenden Wechselstrom in einen Gleichstrom zur Versor-
gung des Wechselrichters um.
Der Gleichspannungszwischenkreis führt den Gleichstrom.
HINWEIS
1 2 3 4
5
RFI
10
3x200–240 V AC / 3x380–480 V AC
iC2-Micro-Frequenzumrichter
7 8
6
AJ402315027937de-000402 / 130R1239 |
9
M
