Projektierungshandbuch | iC2-Micro-Frequenzumrichter

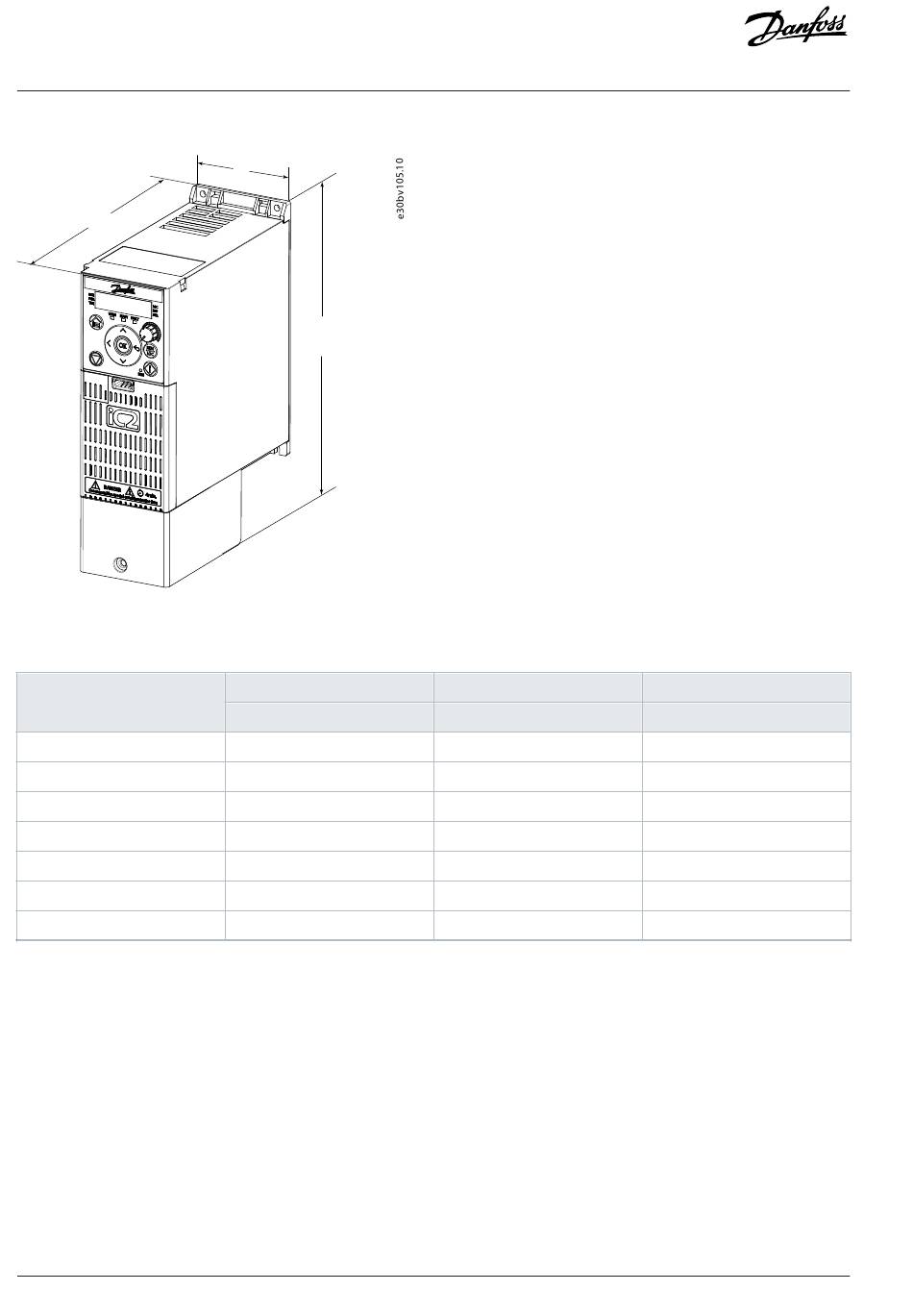

5.3 Baugrößen und Abmessungen NEMA 1
C
Abbildung 29: Baugrößen und Abmessungen NEMA 1
Tabelle 42: Baugrößen und Abmessungen NEMA 1
Gehäuse
MA01c
MA02c
MA01a
MA02a
MA03a
MA04a
MA05a
1) Das Potenziometer an der LCP-Bedieneinheit ragt 6,5 mm (0,26 in) über den Frequenzumrichter hinaus.
60
| Danfoss A/S © 2024.08
B
A3
Höhe [mm (in)]
A3
206,2 (8,1)
221 (8,7)
195 (7,7)
231 (9,1)
283 (11,1)
352,5 (13,9)
392 (15,4)
Breite [mm (in)]
B
70 (2,8)
75 (3,0)
70 (2,8)
75 (3,0)
90 (3,5)
125 (4,9)
165 (6,5)
Außenabmessungen
Tiefe [mm (in)]
(1)
C
143 (5,6)
157 (6,2)
158 (6,2)
175 (6,9)
200 (7,9)
244,5 (9,6)
248 (9,8)
AJ402315027937de-000402 / 130R1239
