5.2 Baugrößen und Abmessungen IP21/UL Typ 1
C1

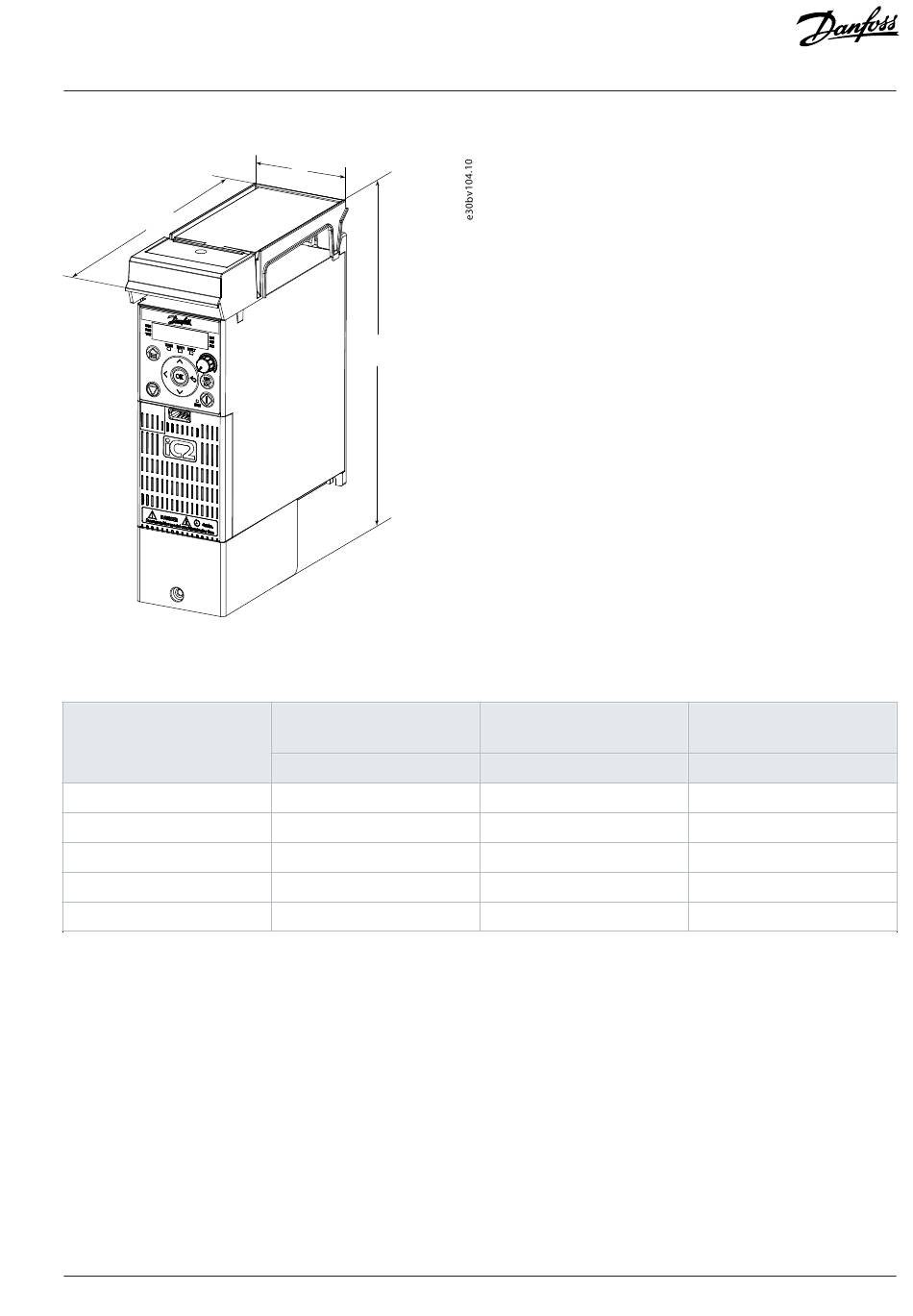

Abbildung 28: Baugrößen und Abmessungen IP21/UL Typ 1
Tabelle 41: Baugrößen und Abmessungen IP21/UL Typ 1
Gehäuse
MA01c
MA02c
MA01a
MA02a
MA03a
Danfoss A/S © 2024.08
B1
A2
Höhe [mm (in)]
A2
242,2 (9,5)
257 (10,1)
220,2 (8,7)
255 (10,0)
298 (11,7)
Breite obere Abdeckung [mm
(in)]
B1
81,5 (3,2)
92,4 (3,6)
73,2 (2,9)
78 (3,0)
98 (3,9)
AJ402315027937de-000402 / 130R1239 |
Außenabmessungen
Tiefe [mm (in)]
C1
153,5 (6,0)
165 (6,5)
166,5 (6,6)
184 (7,2)
210 (8,3)
