Projektierungshandbuch | iC2-Micro-Frequenzumrichter
Der Erdableitstrom setzt sich aus verschiedenen Faktoren zusammen und hängt von verschiedenen Systemkonfigurationen ab:
Filterung von Funkfrequenzstörungen
l
Motorkabellänge
l
Motorkabelschirm
l
Frequenzumrichterleistung
l
7.3.3 PE-Strommessung
Da die Ströme unterschiedliche Frequenzen haben, ist es nicht sinnvoll, nur einen Effektivwert zu messen. Stattdessen ist es erforderlich,
eine Frequenz-/FFT-Messung durchzuführen. Dies kann mit einem geeigneten Oszilloskop oder einem speziellen Messgerät erfolgen.
Die Analyse des Effektivwerts mit einer Stromkabelschelle am PE-Anschluss des Frequenzumrichters führt zu unzureichenden und
irreführenden Ergebnissen.
1 2

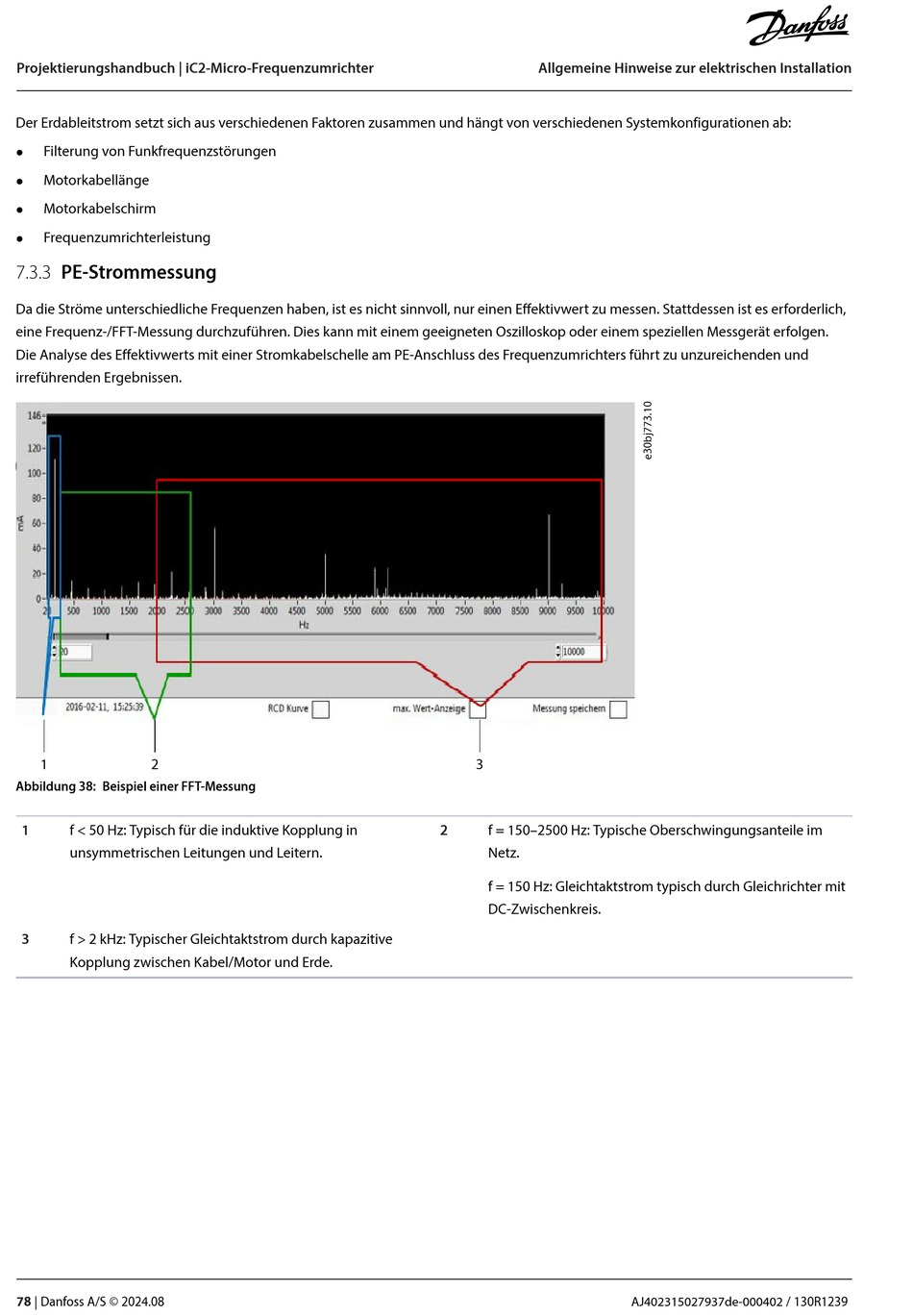

Abbildung 38: Beispiel einer FFT-Messung
1
f < 50 Hz: Typisch für die induktive Kopplung in
unsymmetrischen Leitungen und Leitern.
3
f > 2 kHz: Typischer Gleichtaktstrom durch kapazitive
Kopplung zwischen Kabel/Motor und Erde.
78 | Danfoss A/S © 2024.08
Allgemeine Hinweise zur elektrischen Installation
3
2
f = 150–2500 Hz: Typische Oberschwingungsanteile im
Netz.
f = 150 Hz: Gleichtaktstrom typisch durch Gleichrichter mit
DC-Zwischenkreis.
