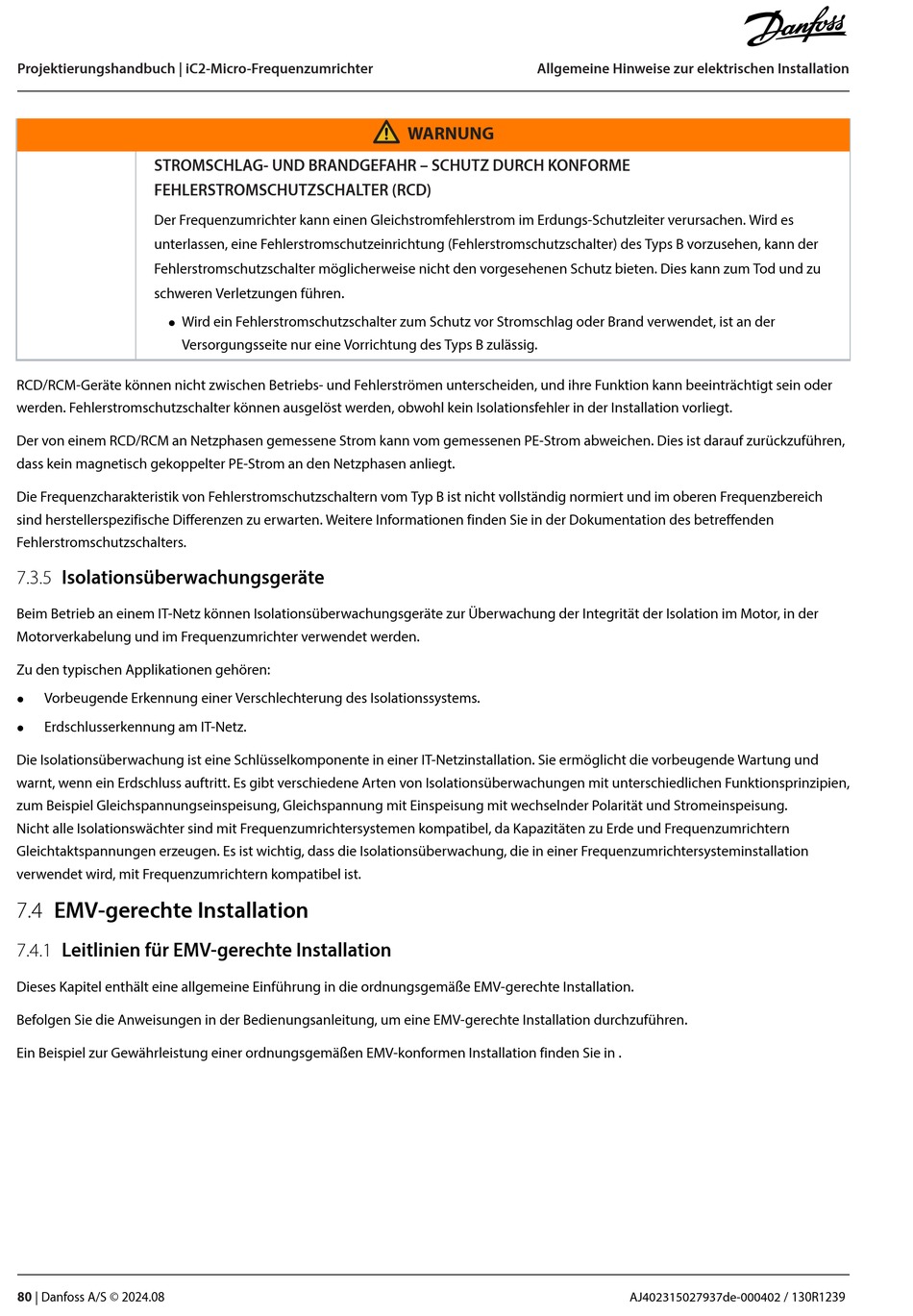

Danfoss iC2-Micro Projektierungshandbuch Seite 80

Projektierungshandbuch | iC2-Micro-Frequenzumrichter
STROMSCHLAG- UND BRANDGEFAHR – SCHUTZ DURCH KONFORME
FEHLERSTROMSCHUTZSCHALTER (RCD)
Der Frequenzumrichter kann einen Gleichstromfehlerstrom im Erdungs-Schutzleiter verursachen. Wird es
unterlassen, eine Fehlerstromschutzeinrichtung (Fehlerstromschutzschalter) des Typs B vorzusehen, kann der
Fehlerstromschutzschalter möglicherweise nicht den vorgesehenen Schutz bieten. Dies kann zum Tod und zu
schweren Verletzungen führen.
Wird ein Fehlerstromschutzschalter zum Schutz vor Stromschlag oder Brand verwendet, ist an der
l
Versorgungsseite nur eine Vorrichtung des Typs B zulässig.
RCD/RCM-Geräte können nicht zwischen Betriebs- und Fehlerströmen unterscheiden, und ihre Funktion kann beeinträchtigt sein oder
werden. Fehlerstromschutzschalter können ausgelöst werden, obwohl kein Isolationsfehler in der Installation vorliegt.
Der von einem RCD/RCM an Netzphasen gemessene Strom kann vom gemessenen PE-Strom abweichen. Dies ist darauf zurückzuführen,
dass kein magnetisch gekoppelter PE-Strom an den Netzphasen anliegt.
Die Frequenzcharakteristik von Fehlerstromschutzschaltern vom Typ B ist nicht vollständig normiert und im oberen Frequenzbereich
sind herstellerspezifische Differenzen zu erwarten. Weitere Informationen finden Sie in der Dokumentation des betreffenden
Fehlerstromschutzschalters.
7.3.5 Isolationsüberwachungsgeräte
Beim Betrieb an einem IT-Netz können Isolationsüberwachungsgeräte zur Überwachung der Integrität der Isolation im Motor, in der
Motorverkabelung und im Frequenzumrichter verwendet werden.
Zu den typischen Applikationen gehören:
Vorbeugende Erkennung einer Verschlechterung des Isolationssystems.
l
Erdschlusserkennung am IT-Netz.
l
Die Isolationsüberwachung ist eine Schlüsselkomponente in einer IT-Netzinstallation. Sie ermöglicht die vorbeugende Wartung und
warnt, wenn ein Erdschluss auftritt. Es gibt verschiedene Arten von Isolationsüberwachungen mit unterschiedlichen Funktionsprinzipien,
zum Beispiel Gleichspannungseinspeisung, Gleichspannung mit Einspeisung mit wechselnder Polarität und Stromeinspeisung.
Nicht alle Isolationswächter sind mit Frequenzumrichtersystemen kompatibel, da Kapazitäten zu Erde und Frequenzumrichtern
Gleichtaktspannungen erzeugen. Es ist wichtig, dass die Isolationsüberwachung, die in einer Frequenzumrichtersysteminstallation
verwendet wird, mit Frequenzumrichtern kompatibel ist.
7.4 EMV-gerechte Installation
7.4.1 Leitlinien für EMV-gerechte Installation
Dieses Kapitel enthält eine allgemeine Einführung in die ordnungsgemäße EMV-gerechte Installation.
Befolgen Sie die Anweisungen in der Bedienungsanleitung, um eine EMV-gerechte Installation durchzuführen.
Ein Beispiel zur Gewährleistung einer ordnungsgemäßen EMV-konformen Installation finden Sie in .
80 | Danfoss A/S © 2024.08
Allgemeine Hinweise zur elektrischen Installation
WARNUNG
AJ402315027937de-000402 / 130R1239
