Projektierungshandbuch | iC2-Micro-Frequenzumrichter
1
1
1

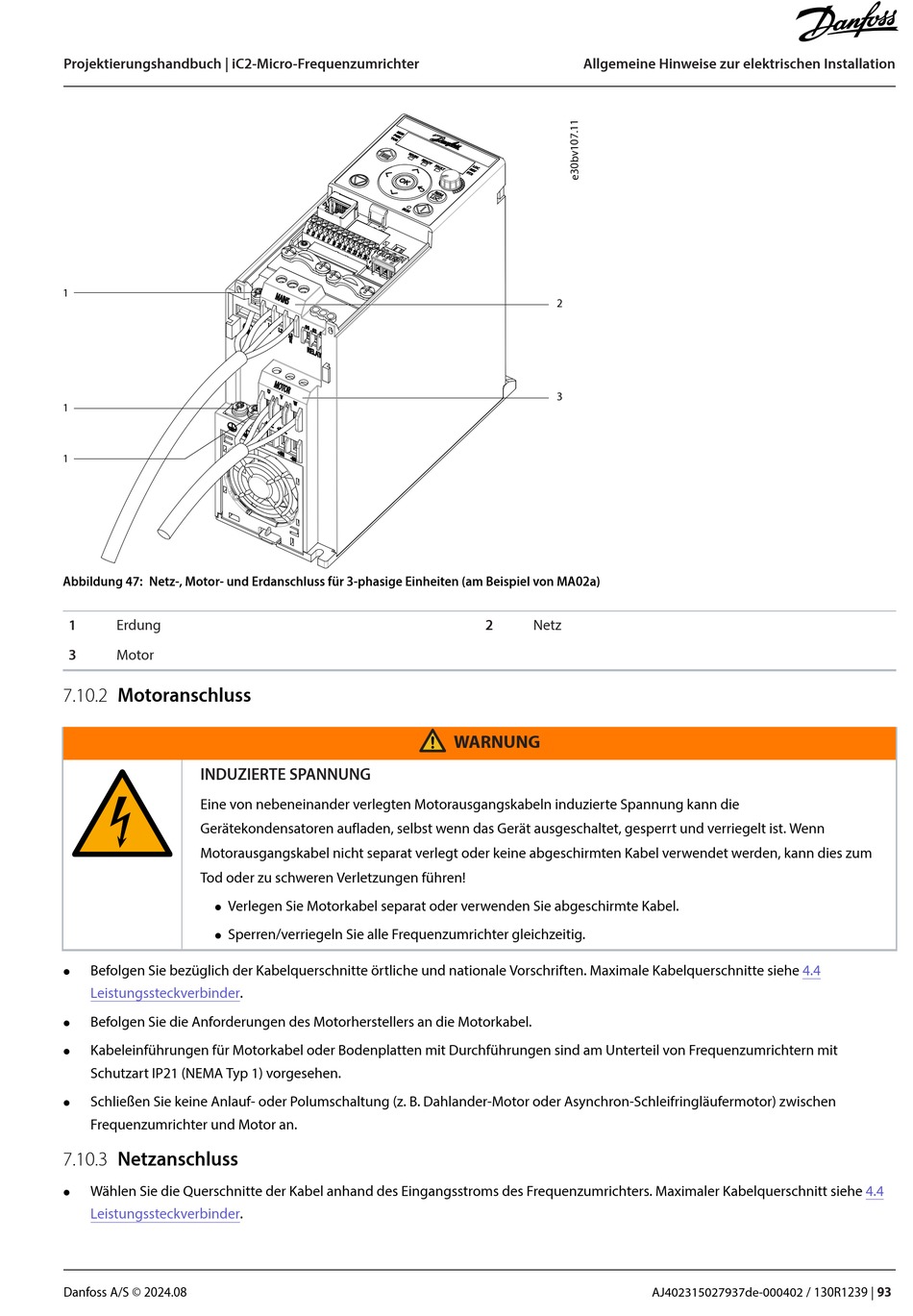

Abbildung 47: Netz-, Motor- und Erdanschluss für 3-phasige Einheiten (am Beispiel von MA02a)
1 Erdung
3 Motor
7.10.2 Motoranschluss
INDUZIERTE SPANNUNG
Eine von nebeneinander verlegten Motorausgangskabeln induzierte Spannung kann die
Gerätekondensatoren aufladen, selbst wenn das Gerät ausgeschaltet, gesperrt und verriegelt ist. Wenn
Motorausgangskabel nicht separat verlegt oder keine abgeschirmten Kabel verwendet werden, kann dies zum
Tod oder zu schweren Verletzungen führen!
Verlegen Sie Motorkabel separat oder verwenden Sie abgeschirmte Kabel.
l
Sperren/verriegeln Sie alle Frequenzumrichter gleichzeitig.
l
Befolgen Sie bezüglich der Kabelquerschnitte örtliche und nationale Vorschriften. Maximale Kabelquerschnitte siehe
l
Leistungssteckverbinder.
Befolgen Sie die Anforderungen des Motorherstellers an die Motorkabel.
l
Kabeleinführungen für Motorkabel oder Bodenplatten mit Durchführungen sind am Unterteil von Frequenzumrichtern mit
l
Schutzart IP21 (NEMA Typ 1) vorgesehen.
Schließen Sie keine Anlauf- oder Polumschaltung (z. B. Dahlander-Motor oder Asynchron-Schleifringläufermotor) zwischen
l
Frequenzumrichter und Motor an.
7.10.3 Netzanschluss
Wählen Sie die Querschnitte der Kabel anhand des Eingangsstroms des Frequenzumrichters. Maximaler Kabelquerschnitt siehe
l
Leistungssteckverbinder.
Danfoss A/S © 2024.08
Allgemeine Hinweise zur elektrischen Installation
2
3
2 Netz
WARNUNG
4.4
AJ402315027937de-000402 / 130R1239 |
4.4
93
