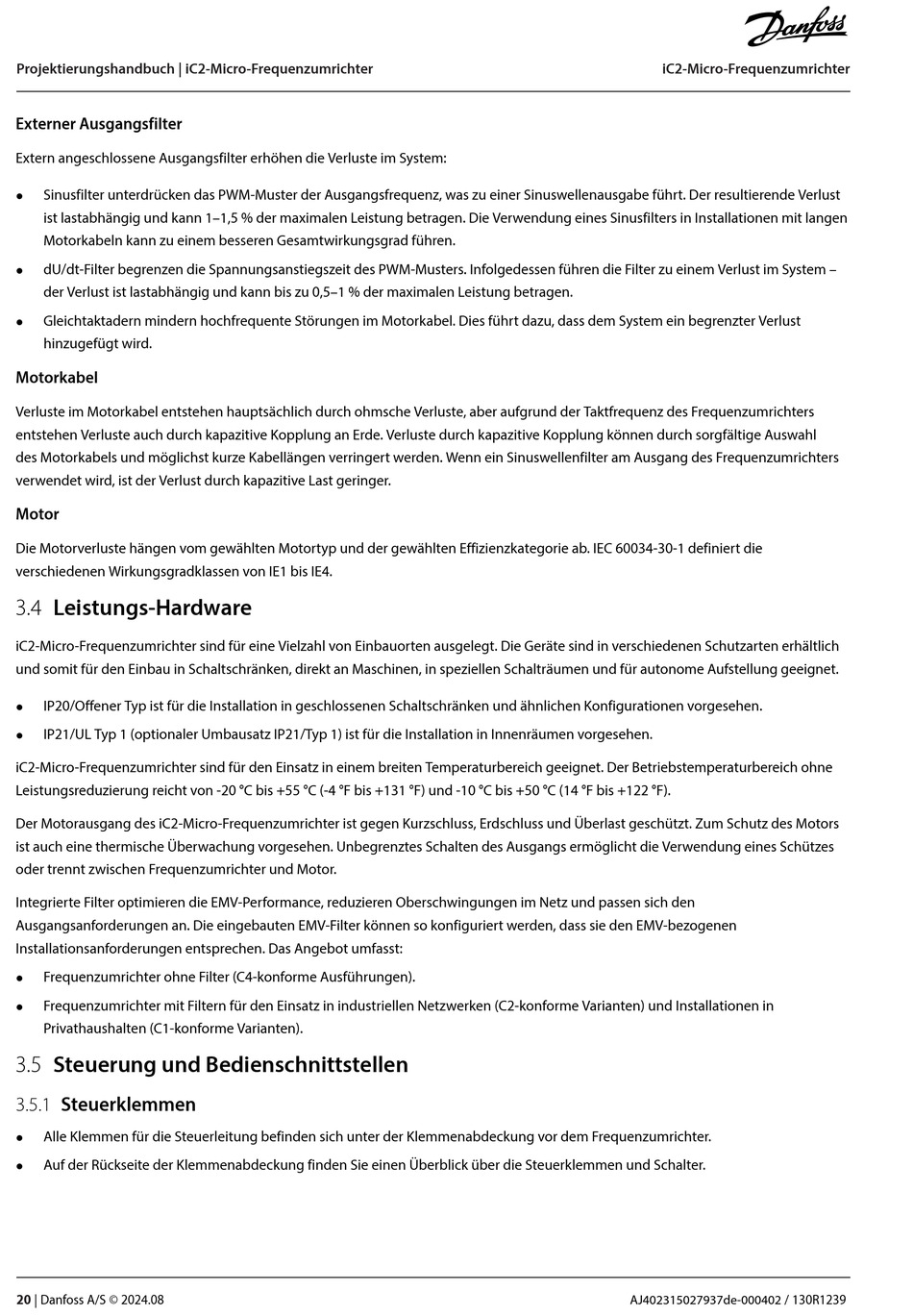

Projektierungshandbuch | iC2-Micro-Frequenzumrichter
Externer Ausgangsfilter
Extern angeschlossene Ausgangsfilter erhöhen die Verluste im System:
Sinusfilter unterdrücken das PWM-Muster der Ausgangsfrequenz, was zu einer Sinuswellenausgabe führt. Der resultierende Verlust
l
ist lastabhängig und kann 1–1,5 % der maximalen Leistung betragen. Die Verwendung eines Sinusfilters in Installationen mit langen
Motorkabeln kann zu einem besseren Gesamtwirkungsgrad führen.
dU/dt-Filter begrenzen die Spannungsanstiegszeit des PWM-Musters. Infolgedessen führen die Filter zu einem Verlust im System –
l
der Verlust ist lastabhängig und kann bis zu 0,5–1 % der maximalen Leistung betragen.
Gleichtaktadern mindern hochfrequente Störungen im Motorkabel. Dies führt dazu, dass dem System ein begrenzter Verlust
l
hinzugefügt wird.
Motorkabel
Verluste im Motorkabel entstehen hauptsächlich durch ohmsche Verluste, aber aufgrund der Taktfrequenz des Frequenzumrichters
entstehen Verluste auch durch kapazitive Kopplung an Erde. Verluste durch kapazitive Kopplung können durch sorgfältige Auswahl
des Motorkabels und möglichst kurze Kabellängen verringert werden. Wenn ein Sinuswellenfilter am Ausgang des Frequenzumrichters
verwendet wird, ist der Verlust durch kapazitive Last geringer.
Motor
Die Motorverluste hängen vom gewählten Motortyp und der gewählten Effizienzkategorie ab. IEC 60034-30-1 definiert die
verschiedenen Wirkungsgradklassen von IE1 bis IE4.
3.4 Leistungs-Hardware
iC2-Micro-Frequenzumrichter sind für eine Vielzahl von Einbauorten ausgelegt. Die Geräte sind in verschiedenen Schutzarten erhältlich
und somit für den Einbau in Schaltschränken, direkt an Maschinen, in speziellen Schalträumen und für autonome Aufstellung geeignet.
IP20/Offener Typ ist für die Installation in geschlossenen Schaltschränken und ähnlichen Konfigurationen vorgesehen.
l
IP21/UL Typ 1 (optionaler Umbausatz IP21/Typ 1) ist für die Installation in Innenräumen vorgesehen.
l
iC2-Micro-Frequenzumrichter sind für den Einsatz in einem breiten Temperaturbereich geeignet. Der Betriebstemperaturbereich ohne
Leistungsreduzierung reicht von -20 °C bis +55 °C (-4 °F bis +131 °F) und -10 °C bis +50 °C (14 °F bis +122 °F).
Der Motorausgang des iC2-Micro-Frequenzumrichter ist gegen Kurzschluss, Erdschluss und Überlast geschützt. Zum Schutz des Motors
ist auch eine thermische Überwachung vorgesehen. Unbegrenztes Schalten des Ausgangs ermöglicht die Verwendung eines Schützes
oder trennt zwischen Frequenzumrichter und Motor.
Integrierte Filter optimieren die EMV-Performance, reduzieren Oberschwingungen im Netz und passen sich den
Ausgangsanforderungen an. Die eingebauten EMV-Filter können so konfiguriert werden, dass sie den EMV-bezogenen
Installationsanforderungen entsprechen. Das Angebot umfasst:
Frequenzumrichter ohne Filter (C4-konforme Ausführungen).
l
Frequenzumrichter mit Filtern für den Einsatz in industriellen Netzwerken (C2-konforme Varianten) und Installationen in
l
Privathaushalten (C1-konforme Varianten).
3.5 Steuerung und Bedienschnittstellen
3.5.1 Steuerklemmen
Alle Klemmen für die Steuerleitung befinden sich unter der Klemmenabdeckung vor dem Frequenzumrichter.
l
Auf der Rückseite der Klemmenabdeckung finden Sie einen Überblick über die Steuerklemmen und Schalter.
l
