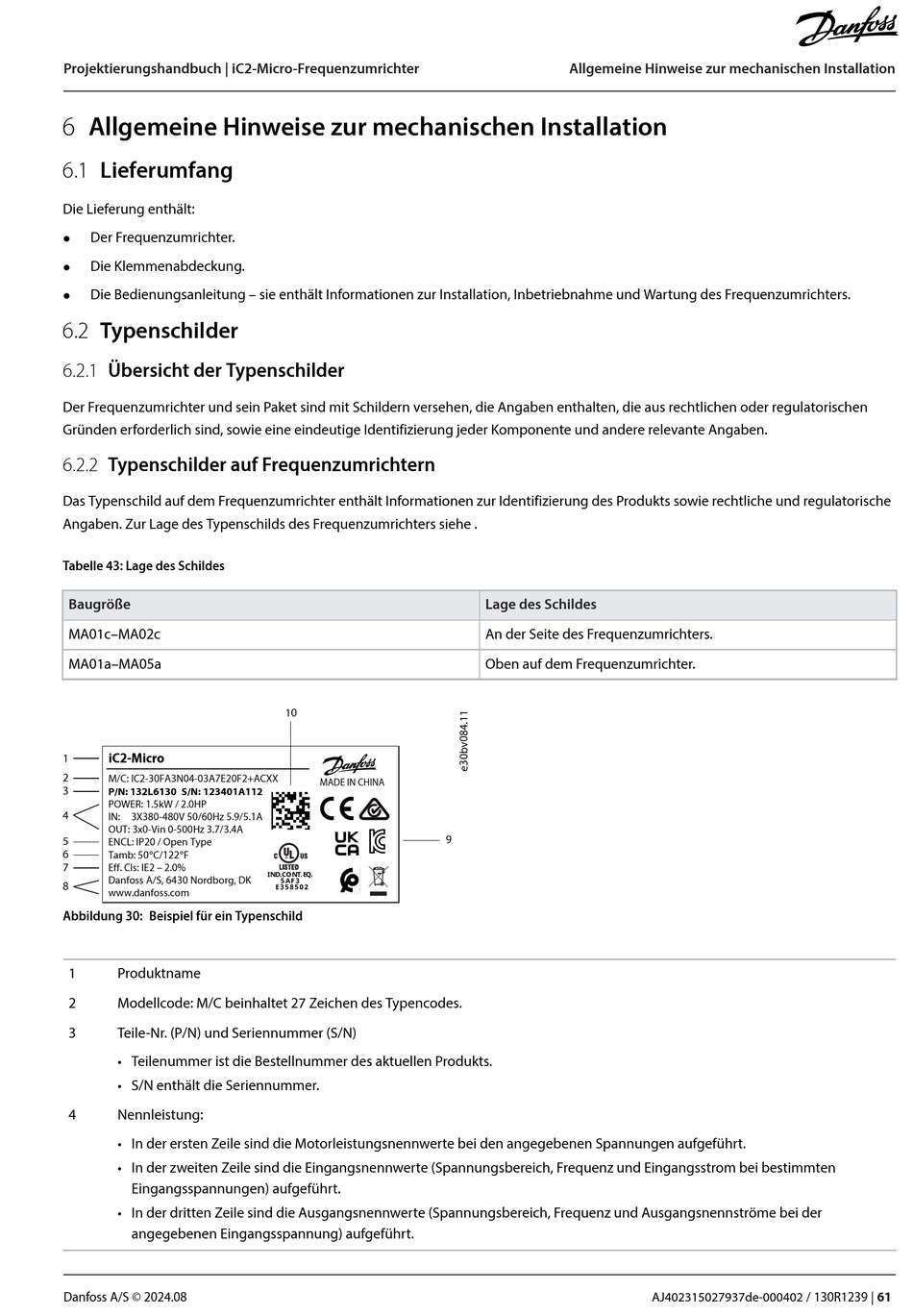

Danfoss iC2-Micro Projektierungshandbuch Seite 61

Projektierungshandbuch | iC2-Micro-Frequenzumrichter
6 Allgemeine Hinweise zur mechanischen Installation
6.1 Lieferumfang
Die Lieferung enthält:
Der Frequenzumrichter.
l
Die Klemmenabdeckung.
l
Die Bedienungsanleitung – sie enthält Informationen zur Installation, Inbetriebnahme und Wartung des Frequenzumrichters.
l
6.2 Typenschilder
6.2.1 Übersicht der Typenschilder
Der Frequenzumrichter und sein Paket sind mit Schildern versehen, die Angaben enthalten, die aus rechtlichen oder regulatorischen
Gründen erforderlich sind, sowie eine eindeutige Identifizierung jeder Komponente und andere relevante Angaben.
6.2.2 Typenschilder auf Frequenzumrichtern
Das Typenschild auf dem Frequenzumrichter enthält Informationen zur Identifizierung des Produkts sowie rechtliche und regulatorische
Angaben. Zur Lage des Typenschilds des Frequenzumrichters siehe .
Tabelle 43: Lage des Schildes
Baugröße
MA01c–MA02c
MA01a–MA05a
iC2-Micro
1
2
M/C: IC2-30FA3N04-03A7E20F2+ACXX
3
P/N: 132L6130 S/N: 123401A112
POWER: 1.5kW / 2.0HP
4
IN: 3X380-480V 50/60Hz 5.9/5.1A
OUT: 3x0-Vin 0-500Hz 3.7/3.4A
5
ENCL: IP20 / Open Type
6
Tamb: 50°C/122°F
7 Eff. Cls: IE2 – 2.0%
Danfoss A/S, 6430 Nordborg, DK
8
www.danfoss.com
Abbildung 30: Beispiel für ein Typenschild
1 Produktname
2 Modellcode: M/C beinhaltet 27 Zeichen des Typencodes.
3 Teile-Nr. (P/N) und Seriennummer (S/N)
• Teilenummer ist die Bestellnummer des aktuellen Produkts.
• S/N enthält die Seriennummer.
4 Nennleistung:
• In der ersten Zeile sind die Motorleistungsnennwerte bei den angegebenen Spannungen aufgeführt.
• In der zweiten Zeile sind die Eingangsnennwerte (Spannungsbereich, Frequenz und Eingangsstrom bei bestimmten
Eingangsspannungen) aufgeführt.
• In der dritten Zeile sind die Ausgangsnennwerte (Spannungsbereich, Frequenz und Ausgangsnennströme bei der
angegebenen Eingangsspannung) aufgeführt.
Danfoss A/S © 2024.08
10
MADE IN CHINA
IND.CONT.EQ.
5 AF 3
E 3 5 8 5 0 2
Allgemeine Hinweise zur mechanischen Installation
Lage des Schildes
An der Seite des Frequenzumrichters.
Oben auf dem Frequenzumrichter.
9
