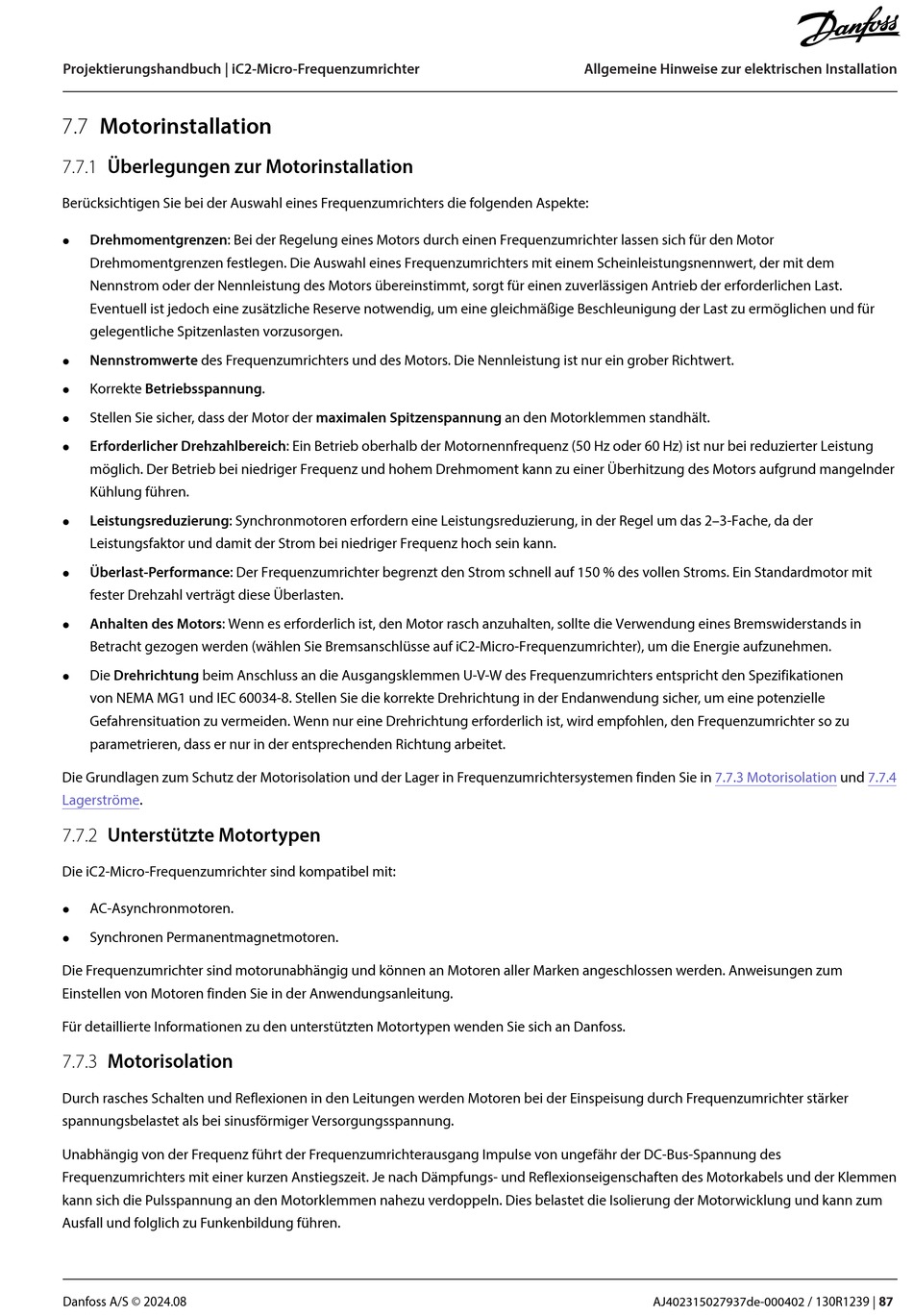

Danfoss iC2-Micro Projektierungshandbuch Seite 87

Projektierungshandbuch | iC2-Micro-Frequenzumrichter
7.7 Motorinstallation
7.7.1 Überlegungen zur Motorinstallation
Berücksichtigen Sie bei der Auswahl eines Frequenzumrichters die folgenden Aspekte:
Drehmomentgrenzen: Bei der Regelung eines Motors durch einen Frequenzumrichter lassen sich für den Motor
l
Drehmomentgrenzen festlegen. Die Auswahl eines Frequenzumrichters mit einem Scheinleistungsnennwert, der mit dem
Nennstrom oder der Nennleistung des Motors übereinstimmt, sorgt für einen zuverlässigen Antrieb der erforderlichen Last.
Eventuell ist jedoch eine zusätzliche Reserve notwendig, um eine gleichmäßige Beschleunigung der Last zu ermöglichen und für
gelegentliche Spitzenlasten vorzusorgen.
Nennstromwerte des Frequenzumrichters und des Motors. Die Nennleistung ist nur ein grober Richtwert.
l
Korrekte Betriebsspannung.
l
Stellen Sie sicher, dass der Motor der maximalen Spitzenspannung an den Motorklemmen standhält.
l
Erforderlicher Drehzahlbereich: Ein Betrieb oberhalb der Motornennfrequenz (50 Hz oder 60 Hz) ist nur bei reduzierter Leistung
l
möglich. Der Betrieb bei niedriger Frequenz und hohem Drehmoment kann zu einer Überhitzung des Motors aufgrund mangelnder
Kühlung führen.
Leistungsreduzierung: Synchronmotoren erfordern eine Leistungsreduzierung, in der Regel um das 2–3-Fache, da der
l
Leistungsfaktor und damit der Strom bei niedriger Frequenz hoch sein kann.
Überlast-Performance: Der Frequenzumrichter begrenzt den Strom schnell auf 150 % des vollen Stroms. Ein Standardmotor mit
l
fester Drehzahl verträgt diese Überlasten.
Anhalten des Motors: Wenn es erforderlich ist, den Motor rasch anzuhalten, sollte die Verwendung eines Bremswiderstands in
l
Betracht gezogen werden (wählen Sie Bremsanschlüsse auf iC2-Micro-Frequenzumrichter), um die Energie aufzunehmen.
Die Drehrichtung beim Anschluss an die Ausgangsklemmen U-V-W des Frequenzumrichters entspricht den Spezifikationen
l
von NEMA MG1 und IEC 60034-8. Stellen Sie die korrekte Drehrichtung in der Endanwendung sicher, um eine potenzielle
Gefahrensituation zu vermeiden. Wenn nur eine Drehrichtung erforderlich ist, wird empfohlen, den Frequenzumrichter so zu
parametrieren, dass er nur in der entsprechenden Richtung arbeitet.
Die Grundlagen zum Schutz der Motorisolation und der Lager in Frequenzumrichtersystemen finden Sie in
Lagerströme.
7.7.2 Unterstützte Motortypen
Die iC2-Micro-Frequenzumrichter sind kompatibel mit:
AC-Asynchronmotoren.
l
Synchronen Permanentmagnetmotoren.
l
Die Frequenzumrichter sind motorunabhängig und können an Motoren aller Marken angeschlossen werden. Anweisungen zum
Einstellen von Motoren finden Sie in der Anwendungsanleitung.
Für detaillierte Informationen zu den unterstützten Motortypen wenden Sie sich an Danfoss.
7.7.3 Motorisolation
Durch rasches Schalten und Reflexionen in den Leitungen werden Motoren bei der Einspeisung durch Frequenzumrichter stärker
spannungsbelastet als bei sinusförmiger Versorgungsspannung.
Unabhängig von der Frequenz führt der Frequenzumrichterausgang Impulse von ungefähr der DC-Bus-Spannung des
Frequenzumrichters mit einer kurzen Anstiegszeit. Je nach Dämpfungs- und Reflexionseigenschaften des Motorkabels und der Klemmen
kann sich die Pulsspannung an den Motorklemmen nahezu verdoppeln. Dies belastet die Isolierung der Motorwicklung und kann zum
Ausfall und folglich zu Funkenbildung führen.
Danfoss A/S © 2024.08
Allgemeine Hinweise zur elektrischen Installation
7.7.3 Motorisolation
AJ402315027937de-000402 / 130R1239 |
und 7.7.4
