7.4.2 Leistungskabel und Erdung

Abhängig von der Installation und der erforderlichen EMV-Konformitätsstufe ist die Verwendung abgeschirmter Kabel für Motor-, Brems-

und DC-Anschlüsse erforderlich. Alternativ können auch ungeschirmte Leitungen in einem Metallinstallationsrohr verwendet werden.

Wenn ein abgeschirmtes Kabel verwendet wird, ist es wichtig, die Abschirmung über eine 360°-Verbindung anzuschließen.

Schließen Sie die Abschirmung mit den beiliegenden Schellen an und vermeiden Sie verdrillte Abschirmungsenden, da diese die

Abschirmungsfunktion einschränken.

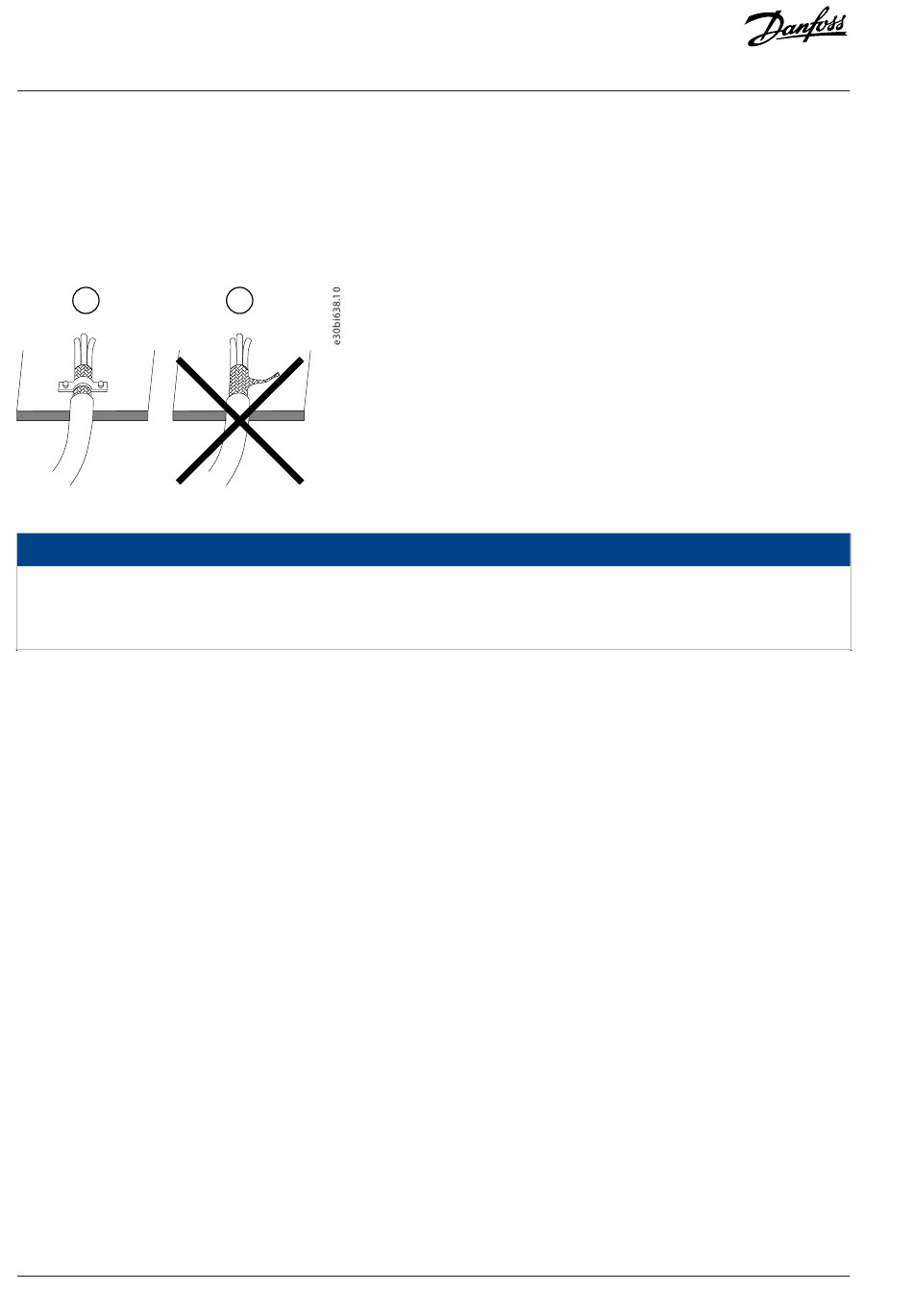

Abbildung 40: Montage des Kabelschirms

ABGESCHIRMTE KABEL

Wenn keine abgeschirmten Kabel oder Metall-Installationsrohre verwendet werden, erfüllen das Gerät und die Installation nicht

die gesetzlichen vorgeschriebenen Grenzwerte.

Wenn eine nicht abgeschirmte Leitung zum Anschluss eines Bremswiderstands verwendet wird, empfiehlt es sich, die Leitungen zu

verdrillen, um das elektrische Rauschen zu reduzieren.

Stellen Sie sicher, dass die Kabel so kurz wie möglich sind, um das Störniveau des gesamten Systems zu reduzieren und Verluste zu

minimieren.

HINWEIS

Allgemeine Hinweise zur elektrischen Installation
