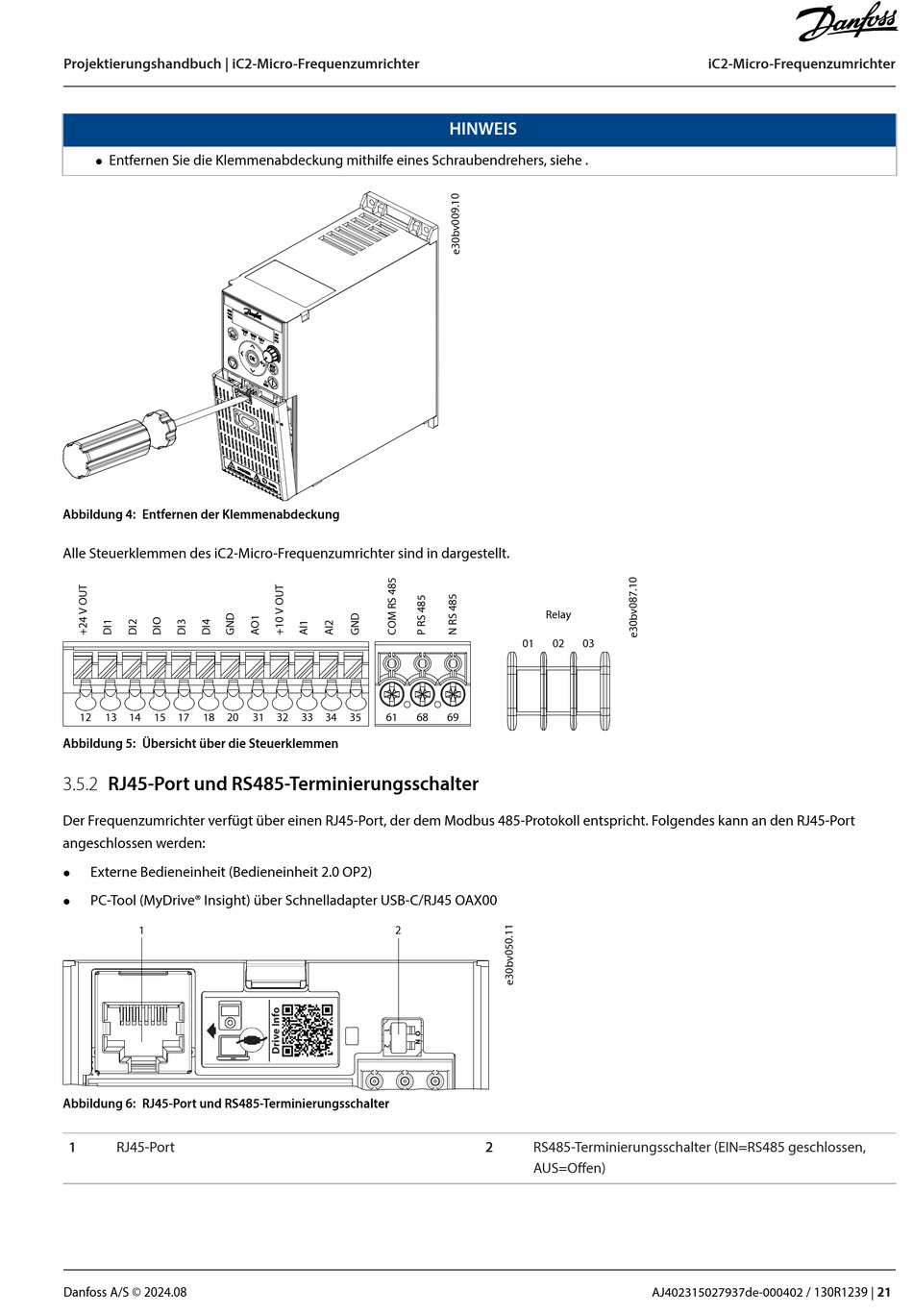

Projektierungshandbuch | iC2-Micro-Frequenzumrichter
Entfernen Sie die Klemmenabdeckung mithilfe eines Schraubendrehers, siehe .
l
Abbildung 4: Entfernen der Klemmenabdeckung
Alle Steuerklemmen des iC2-Micro-Frequenzumrichter sind in dargestellt.
12 13 14 15 17 18 20
Abbildung 5: Übersicht über die Steuerklemmen
3.5.2 RJ45-Port und RS485-Terminierungsschalter
Der Frequenzumrichter verfügt über einen RJ45-Port, der dem Modbus 485-Protokoll entspricht. Folgendes kann an den RJ45-Port
angeschlossen werden:
Externe Bedieneinheit (Bedieneinheit 2.0 OP2)
l
PC-Tool (MyDrive® Insight) über Schnelladapter USB-C/RJ45 OAX00
l
1
Abbildung 6: RJ45-Port und RS485-Terminierungsschalter
1
RJ45-Port
Danfoss A/S © 2024.08
31 32 33 34 35 61 68
2
HINWEIS
Relay
01 02 03
69
2
RS485-Terminierungsschalter (EIN=RS485 geschlossen,
AUS=Offen)
iC2-Micro-Frequenzumrichter
AJ402315027937de-000402 / 130R1239 | 21
