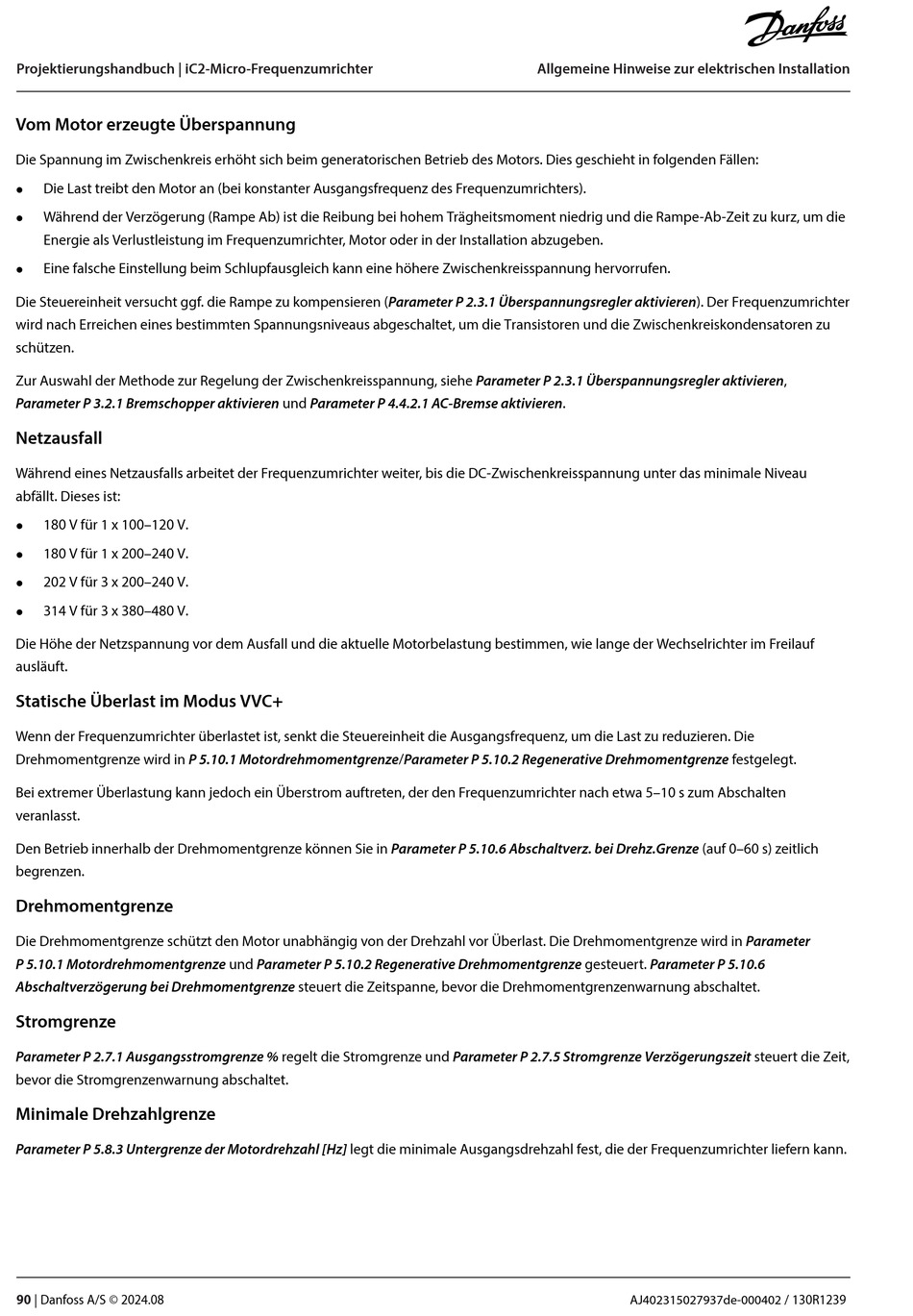

Danfoss iC2-Micro Projektierungshandbuch Seite 90

Projektierungshandbuch | iC2-Micro-Frequenzumrichter
Vom Motor erzeugte Überspannung
Die Spannung im Zwischenkreis erhöht sich beim generatorischen Betrieb des Motors. Dies geschieht in folgenden Fällen:
Die Last treibt den Motor an (bei konstanter Ausgangsfrequenz des Frequenzumrichters).
l
Während der Verzögerung (Rampe Ab) ist die Reibung bei hohem Trägheitsmoment niedrig und die Rampe-Ab-Zeit zu kurz, um die
l
Energie als Verlustleistung im Frequenzumrichter, Motor oder in der Installation abzugeben.
Eine falsche Einstellung beim Schlupfausgleich kann eine höhere Zwischenkreisspannung hervorrufen.
l
Die Steuereinheit versucht ggf. die Rampe zu kompensieren (Parameter P 2.3.1 Überspannungsregler aktivieren). Der Frequenzumrichter
wird nach Erreichen eines bestimmten Spannungsniveaus abgeschaltet, um die Transistoren und die Zwischenkreiskondensatoren zu
schützen.
Zur Auswahl der Methode zur Regelung der Zwischenkreisspannung, siehe Parameter P 2.3.1 Überspannungsregler aktivieren,
Parameter P 3.2.1 Bremschopper aktivieren und Parameter P 4.4.2.1 AC-Bremse aktivieren.
Netzausfall
Während eines Netzausfalls arbeitet der Frequenzumrichter weiter, bis die DC-Zwischenkreisspannung unter das minimale Niveau
abfällt. Dieses ist:
180 V für 1 x 100–120 V.
l
180 V für 1 x 200–240 V.
l
202 V für 3 x 200–240 V.
l
314 V für 3 x 380–480 V.
l
Die Höhe der Netzspannung vor dem Ausfall und die aktuelle Motorbelastung bestimmen, wie lange der Wechselrichter im Freilauf
ausläuft.
Statische Überlast im Modus VVC+
Wenn der Frequenzumrichter überlastet ist, senkt die Steuereinheit die Ausgangsfrequenz, um die Last zu reduzieren. Die
Drehmomentgrenze wird in P 5.10.1 Motordrehmomentgrenze/Parameter P 5.10.2 Regenerative Drehmomentgrenze festgelegt.
Bei extremer Überlastung kann jedoch ein Überstrom auftreten, der den Frequenzumrichter nach etwa 5–10 s zum Abschalten
veranlasst.
Den Betrieb innerhalb der Drehmomentgrenze können Sie in Parameter P 5.10.6 Abschaltverz. bei Drehz.Grenze (auf 0–60 s) zeitlich
begrenzen.
Drehmomentgrenze
Die Drehmomentgrenze schützt den Motor unabhängig von der Drehzahl vor Überlast. Die Drehmomentgrenze wird in Parameter
P 5.10.1 Motordrehmomentgrenze und Parameter P 5.10.2 Regenerative Drehmomentgrenze gesteuert. Parameter P 5.10.6
Abschaltverzögerung bei Drehmomentgrenze steuert die Zeitspanne, bevor die Drehmomentgrenzenwarnung abschaltet.
Stromgrenze
Parameter P 2.7.1 Ausgangsstromgrenze % regelt die Stromgrenze und Parameter P 2.7.5 Stromgrenze Verzögerungszeit steuert die Zeit,
bevor die Stromgrenzenwarnung abschaltet.
Minimale Drehzahlgrenze
Parameter P 5.8.3 Untergrenze der Motordrehzahl [Hz] legt die minimale Ausgangsdrehzahl fest, die der Frequenzumrichter liefern kann.
