Projektierungshandbuch | iC2-Micro-Frequenzumrichter
Tabelle 11: Beschreibung der Elemente der Bedieneinheit
Legende Bezeichnung des
Elements
7 RUN-LED
8 Betrieb
9 REM/LOC
10 Zurück
11 Umrichterstatusanzei-
gen
3.5.6 Schiebetür an der Klemmenabdeckung
Auf der Klemmenabdeckung des Frequenzumrichters befindet sich eine Schiebetür, die die Schutzabdeckung des RJ45-Anschlusses
darstellt. Wenn der Frequenzumrichter mit der optionalen Bedieneinheit 2.0 OP2 verbunden ist, die an der Schaltschranktür installiert
werden kann, entfernen Sie die Schiebetür, um sicherzustellen, dass sich die Klemmenabdeckung am Frequenzumrichter befindet, um
einen sicheren Betrieb zu gewährleisten.
1

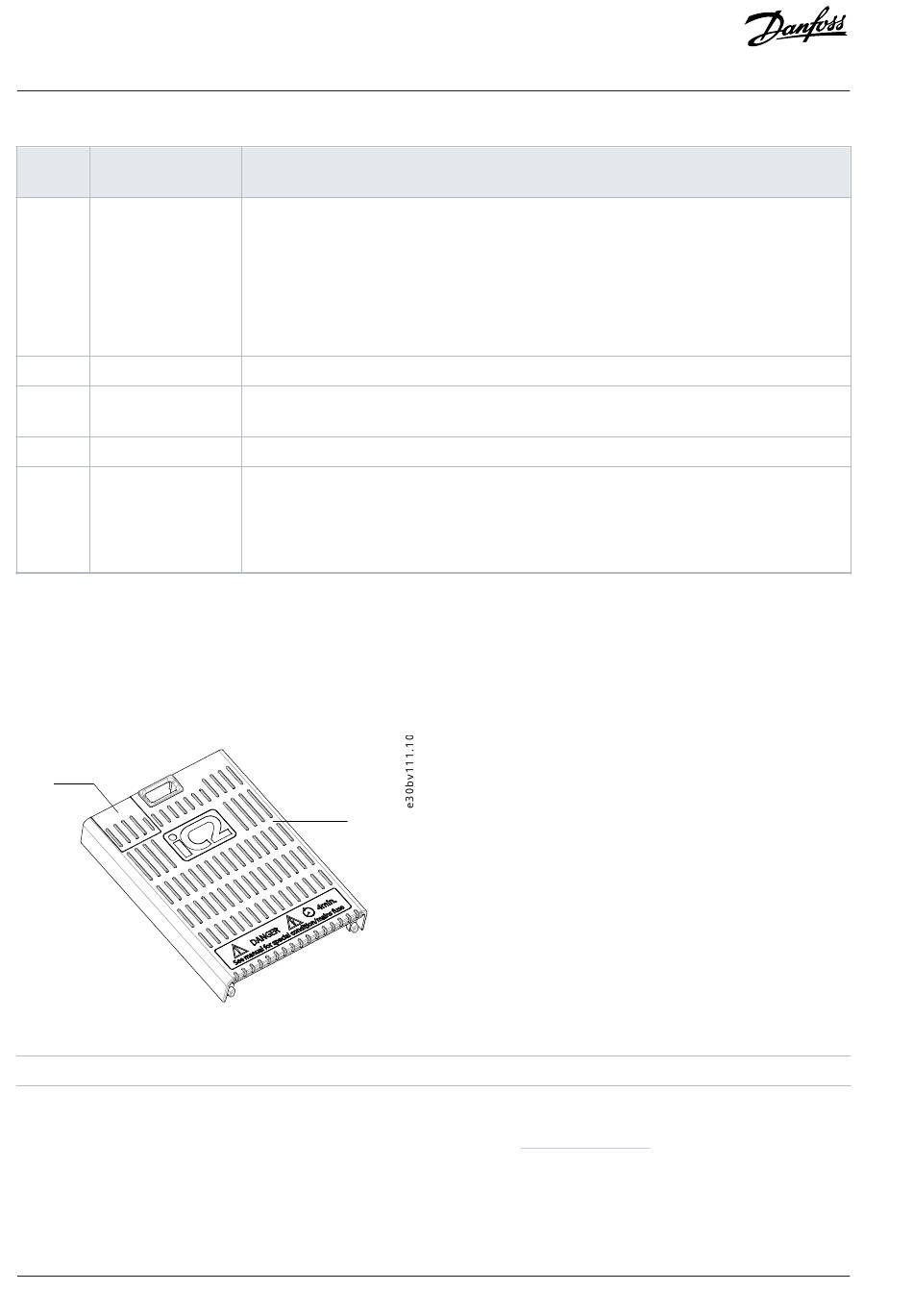

Abbildung 10: Schiebetür an der Klemmenabdeckung
1 Schiebetür
Ausbau
1.
Entfernen Sie die Klemmenabdeckung mithilfe eines Schraubendrehers, siehe
2. Drücken Sie von der Innenseite der Klemmenabdeckung aus mit einem Schraubendreher gegen den Steckplatz, um die Schiebetür
zu lösen, und schieben Sie sie heraus.
26 | Danfoss A/S © 2024.08
(Fortsetzung)
Beschreibung
Für die Anzeige sind folgende Zustände möglich:
• Ein: Der Frequenzumrichter läuft im Normalbetrieb.
• Aus: Der Frequenzumrichter hat den Betrieb ausgesetzt.
• Blinkt: Die Anzeige befindet sich in diesem Zustand, wenn
-der Motor gerade gestoppt wird (Rampe ab) oder
-der Frequenzumrichter einen RUN-Befehl erhalten hat, aber keinen Pulsausgang.
Startet den Betrieb des Frequenzumrichters.
Schaltet den Frequenzumrichter zwischen Fernbetrieb (REMOTE) und lokalem Betrieb (LOCAL)
um.
Navigiert zum zuvor angezeigten Bildschirm oder zu einer Menüebene über dem aktuellen Menü.
Die zugehörigen LEDs zeigen den Status des Frequenzumrichters an.
• [WARN]: Ein gelbes Dauerlicht zeigt eine Warnung an.
• [READY]: Ein grünes Dauerlicht zeigt an, dass der Frequenzumrichter bereit ist.
• [FAULT]: Ein blinkendes rotes Licht zeigt einen Fehler an.
2
2 Klemmenabdeckung
3.5.1 Steuerklemmen.
iC2-Micro-Frequenzumrichter
