Ableitstrom

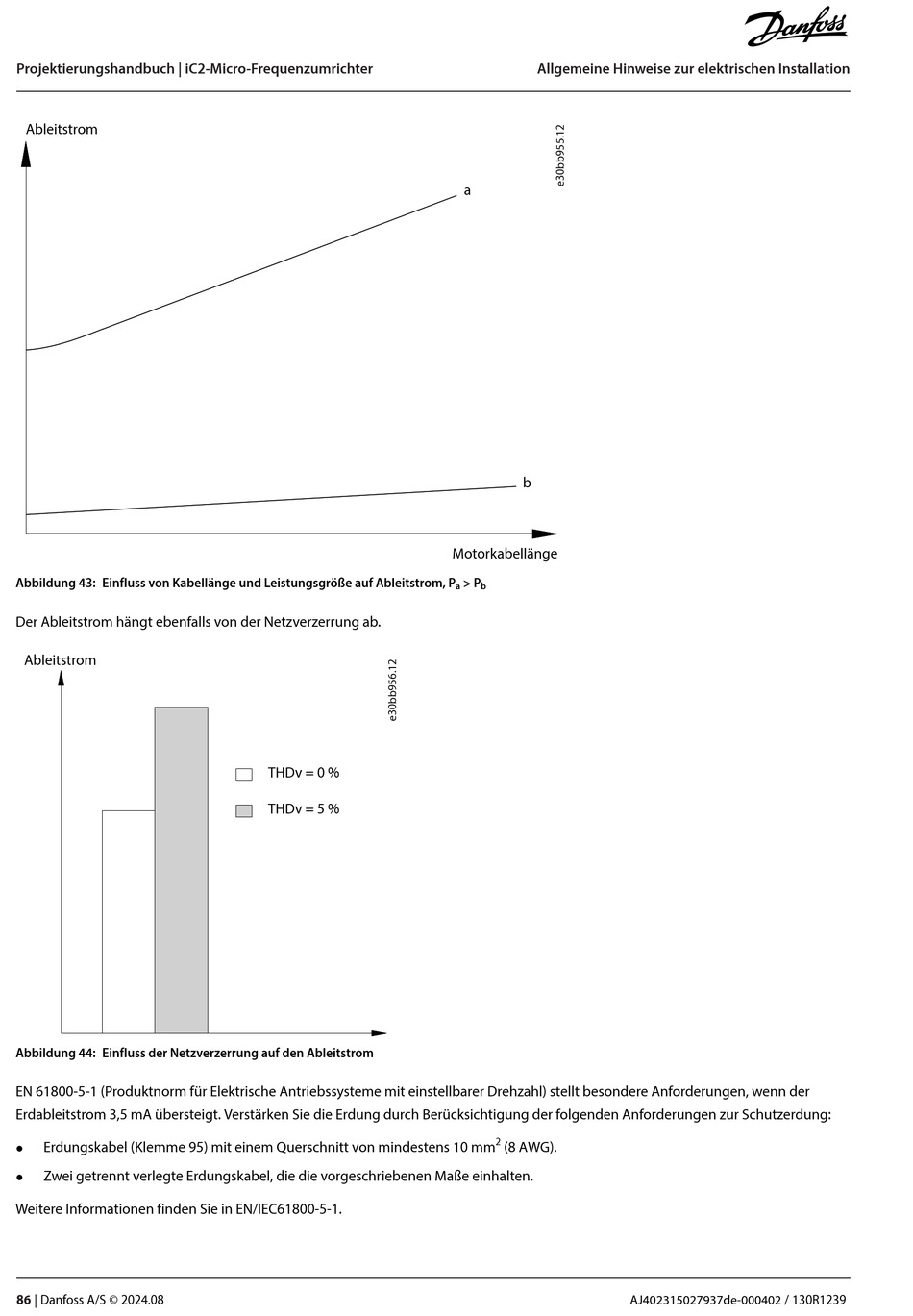

Abbildung 43: Einfluss von Kabellänge und Leistungsgröße auf Ableitstrom, P
Der Ableitstrom hängt ebenfalls von der Netzverzerrung ab.
Ableitstrom
Abbildung 44: Einfluss der Netzverzerrung auf den Ableitstrom
EN 61800-5-1 (Produktnorm für Elektrische Antriebssysteme mit einstellbarer Drehzahl) stellt besondere Anforderungen, wenn der
Erdableitstrom 3,5 mA übersteigt. Verstärken Sie die Erdung durch Berücksichtigung der folgenden Anforderungen zur Schutzerdung:
Erdungskabel (Klemme 95) mit einem Querschnitt von mindestens 10 mm
l
Zwei getrennt verlegte Erdungskabel, die die vorgeschriebenen Maße einhalten.
l
Weitere Informationen finden Sie in EN/IEC61800-5-1.
