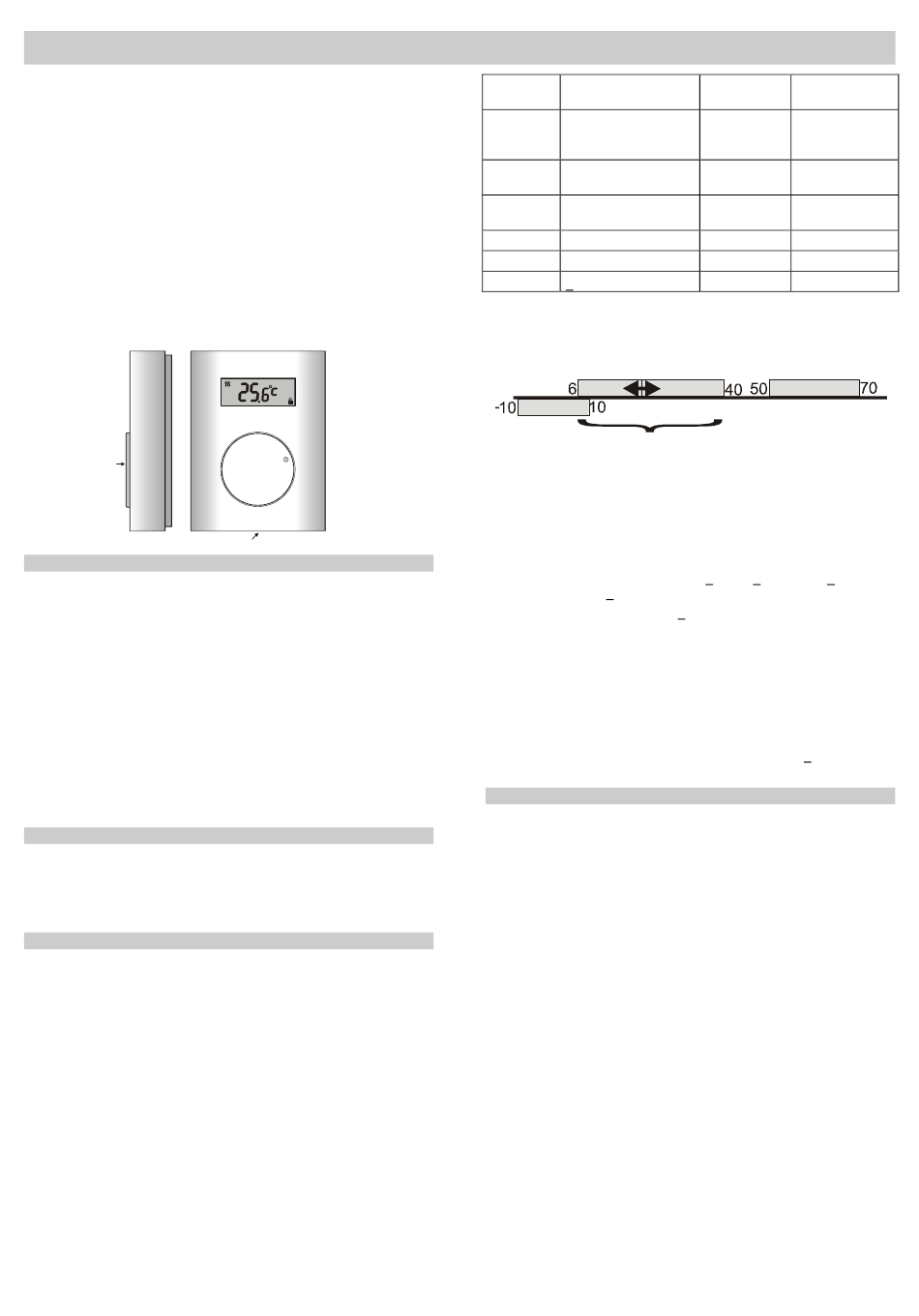

indexa System 8000 Komponentenhandbuch Seite 51

Mit dem Funk-Thermostat 8002-TP kann die Raumtemperatur
geregelt und gemessen werden. Die Temperatureinstellung erfolgt
durch Drehen des Knopfes. Dieser Knopf kann arretiert werden, um
unbeabsichtigtes Verstellen zu verhindern. Der 8002-TP verfügt über
Frostschutz, und in Kombination mit dem SYSTEM 8000 Funkalarm-
system sind die folgenden Funktionen möglich:
Ein- und Ausschalten der Heizung von ferne (über Mobiltelefon,
Fernsteuerung oder Internet).
Ausschalten der Heizung bei geöffneten Fenstern.
Information des Anwenders über Heizfehler und Frostgefahr (bei
Temperaturabfall unter einen festgelegten Wert wird eine SMS
gesendet).
Information über Brandgefahr (wenn die Temperatur über einen
festgelegten Wert steigt).
Der Thermostat ist batteriebetrieben. Dadurch wird kein Kabel
zwischen dem Thermostat und dem Heizungssystem benötigt.
Drehknopf
Button
Verschluss
Installation
Der Thermostat sollte in einem trockenen Innenraum installiert
werden. Wählen Sie eine Stelle ca. 1,5 m über dem Boden in einem
Bereich mit guter Luftzirkulation. Meiden Sie Stellen mit Luftzug,
stehender Luft oder Strahlungswärme von der Sonne oder von
Geräten. Der Thermostat sollte nicht in der Nähe von Metall-
oberflächen oder Gegenständen
Funkkommunikation beeinträchtigen könnten.
1. Öffnen Sie das Gehäuse, indem Sie die Kunststofflasche an der
Gehäuseunterseite hineindrücken (z.B. mit einem Schraubendreher).
2. Befestigen Sie die Rückseite des Thermostats an der gewünschten Stelle.
3. Wurde der Thermostat zusammen mit einem Empfänger gekauft, so
schließen Sie die Batterie des Melders an (ziehen Sie die rote Lasche
heraus, um die Batterie zu aktivieren). Siehe auch Abschnitt "Installation
des Empfängers".
4. Schließen Sie den Thermostat.
Installation des Empfängers
Installieren Sie den Empfänger, und schließen Sie ihn an die
Heizungsanlage an. Wurde der Empfänger separat gekauft, so muss
der Thermostat an ihm angemeldet werden – stellen Sie den
Anmeldemodus am Empfänger ein (siehe Bedienungsanleitung des
Empfängers), und schließen Sie die Batterie des Thermostats an.
Parameter konfigurieren
Der Thermostat verwendet die vier folgenden Temperaturschwellen:
tHi (komfortabel), tLo (energiesparend),
(Feuer/Frost). Jeder Parameter kann innerhalb eines entsprechenden
Temperaturbereiches konfiguriert werden – siehe Tabelle unten.
Sie können in das Menü für die Einstellungen gelangen, indem Sie
den Knopf 10 Sekunden lang gedrückt halten. Das Display zeigt die
Namen der Temperatur-Parameter an – siehe Tabelle unten. Sie
können den jeweils angezeigten Parameter anpassen, indem Sie den
Knopf kurz drücken und ihn dann drehen, bis die gewünschte
Temperatur angezeigt wird. Durch nochmaliges Drücken des Knopfes
bestätigen Sie die Einstellung (damit gelangen Sie auch zurück in das
Menü, so dass Sie noch weitere Parameter einstellen können). Sie
können das Menü verlassen, indem Sie den Knopf drücken, während
OK angezeigt wird. Anderenfalls wird das Menü nach 30 Sekunden
automatisch beendet. Die Temperaturbereiche der Parameter sind wie
in der Tabelle angegeben begrenzt.
Funk-Thermostat 8002-TP
Tab
installiert werden, die
ALHi und ALLo
Parameter Temperaturbereich
SPAN 0,1°C; 0,2°C, 0,5°C
tLo +6°C bis +40°C*
tHi +6°C bis +40°C*
ALLo -9°C bis + 20°C
ALHi +30°C bis +70°C
Corr +1°C
Die Bereiche tLo und tHi dürfen sich nicht überschneiden.
Temperaturbereiche auf einer Koordinaten-Achse:
ALLo
Temperatur-Regel-Bereich
Anpassung der
ermöglicht eine Konfigurierung der Hysterese - der Genauigkeit, mit
der die Temperatur reguliert wird. Diese Einstellung wird mit dem
Parameter SPAN im Menü vorgenommen (gehen Sie auf die gleiche
Weise vor wie bei den oben beschriebenen Temperaturschwellen-
Parametern). Durch Drehen des Knopfes können Sie eine der
folgenden Genauigkeiten auswählen: +0,1°C, +0,2°C oder +0,5°C (die
Werkseinstellung ist +0,2°C).
Beispiel: Ist die Genauigkeit auf +0,5°C und die Temperatur auf 24°C
eingestellt, so schaltet der Thermostat die Heizung ein, wenn die
Temperatur unter 23,5°C fällt und aus, wenn die Temperatur über
24,5°C steigt. In der Realität kann die Temperaturstreuung aufgrund
die
der Beständigkeit der Raumtemperatur etwas höher sein.
Warnung: eine zu hohe Genauigkeit kann dazu führen, dass sich
die Heizung zu oft ein- und ausschaltet.
Korrektur der Temperaturmessung: Mögliche Schwankungen bei
der Temperaturmessung können mit dem Parameter Corr im Menü
korrigiert werden. Die Temperaturen können um +1°C korrigiert
werden.
Bedienung
Wird der Thermostat nicht bedient, so zeigt er die aktuelle
Raumtemperatur an.
Durch Drehen des Knopfes kann die gewünschte Temperatur von tLo
auf tHi eingestellt werden (während der Einstellung wird ein
Handsymbol auf dem Display angezeigt). Kann die Temperatur nicht
eingestellt werden,
Programmieren der Temperaturgrenzen tLo und tHi verhindert, dass
die Temperatur unbeabsichtigt zu hoch oder zu niedrig eingestellt wird.
Beispiel: Bei tLo = +15°C und tHi = 22°C kann die Temperatur nur
innerhalb des Bereiches von +15°C bis +22°C reguliert werden (außer
im Menü).
Wird der Knopf nicht mehr bewegt, so erscheint wieder die aktuelle
Raumtemperatur (3 Sekunden nach der letzten Bewegung des
Knopfes).
Ist die aktuelle Raumtemperatur niedriger als die gewünschte
Temperatur minus der Hysterese, so schaltet der Thermostat die
Heizung ein (ein Wellenlinien-Symbol erscheint auf dem Display).
Ist die aktuelle Raumtemperatur höher als die gewünschte
Temperatur plus der Hysterese, so schaltet der Thermostat die
Heizung aus (das Wellenlinien-Symbol erlischt).
51
Werks-
einstellung
0,2°C
+6°C
+40°C
+3°C
+60°C
0
t Lo t Hi
Temperatur-Genauigkeit:
siehe „Sperren des
Beschreibung
Hysterese für
die Temperatur-
einstellung
Energiespar-
temperatur
Komfortable
Temperatur
Frostalarm
Feueralarm
Korrektur
ALHi
der Thermostat
Thermostats". Das
