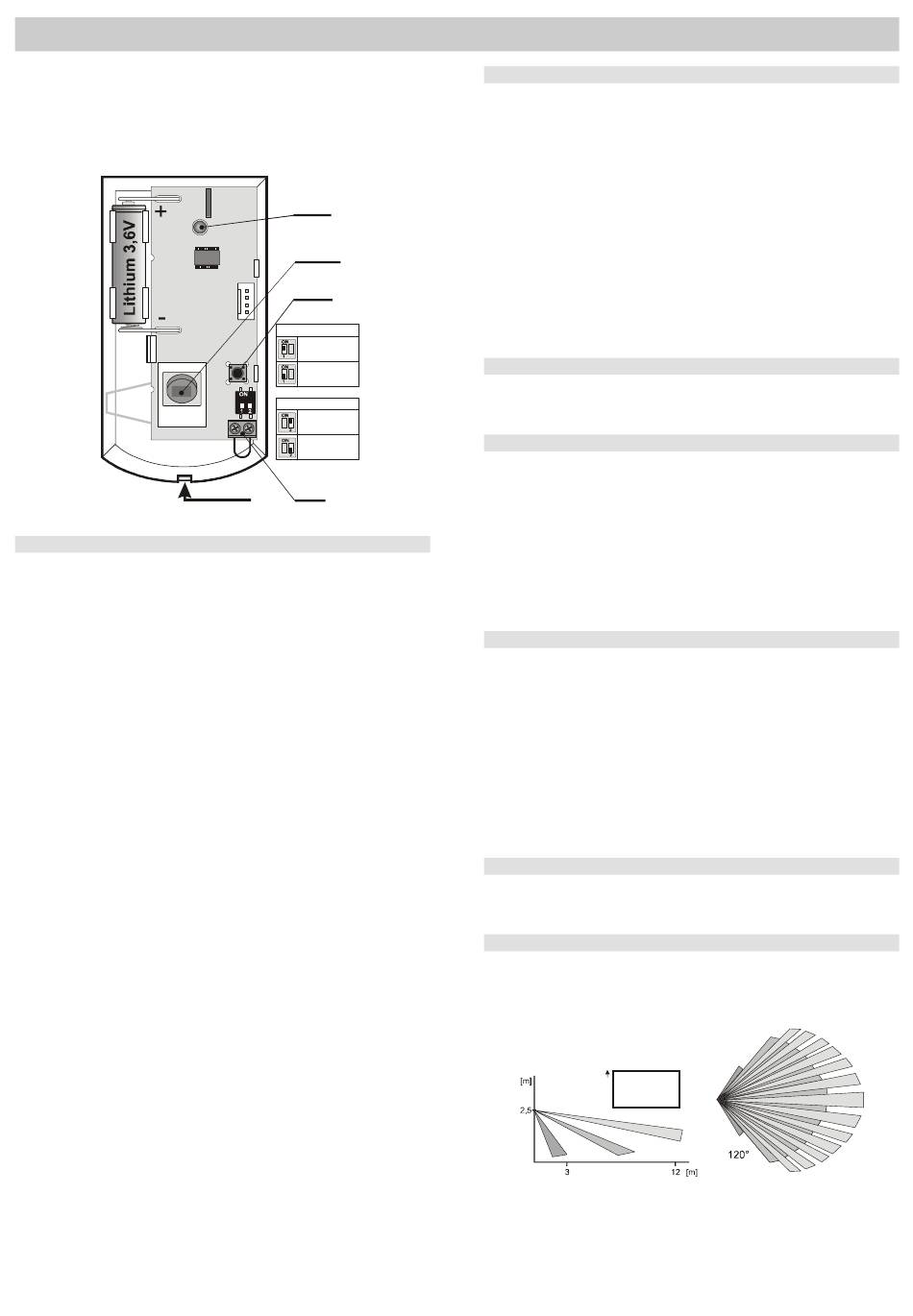

indexa System 8000 Komponentenhandbuch Seite 14

Der Funk-Bewegungsmelder 8000 P ist eine Komponente des
Alarmsystems System 8000. Er erkennt die Bewegungen von
Personen in Innenräumen. Der Erfassungsbereich kann durch
optionale Linsen verändert werden. Die Immunität des Bewegungs-
melders gegen Fehlalarme kann auf zwei verschiedene Stufen
eingestellt werden. Der
kommuniziert über das Funkprotokoll System 8000.
VERRIEGELUNG
VERRIEGELUNG
Installation
Die Installation der Funkalarmanlage System 8000 sollte nur von
geschulten Personen durchgeführt
Elektroinstallateur in Deutschland oder Errichter mit aufrechter
Gewerbeberechtigung zum Errichten von Alarmanlagen in Österreich).
Der Melder kann an einer flachen Wand oder in der Ecke eines
Raumes installiert werden. Objekte, die ihre Temperatur rasch ändern,
wie z.B. Elektroheizkörper, Gasöfen etc., sollten sich nicht innerhalb
des Erfassungsbereiches befinden. Dasselbe gilt für bewegliche
Objekte, deren Temperatur der menschlichen ähnlich ist, wie z.B.
Gardinen über einem Heizkörper oder Haustiere. Der Bewegungs-
melder sollte nicht auf Fenster oder Lampen ausgerichtet sein oder
sich in der Nähe von Luftzügen befinden, z.B. neben Ventilatoren,
geöffneten Fenstern oder Türen. Auch sollte die „Sicht" des
Bewegungsmelders nicht durch irgendwelche Hindernisse verdeckt
sein. Installieren Sie den Bewegungsmelder nicht in der Nähe von
Metallgegenständen, die die Funkkommunikation behindern könnten.
1. Öffnen Sie das Gehäuse, indem Sie auf den Verschlussriegel
drücken. Achten Sie darauf, dass Sie das PIR-Element im
Inneren des Bewegungsmelders nicht berühren oder die Antenne
beschädigen.
2. Entfernen Sie die Platine, die durch einen Riegel im Inneren des
Bewegungsmelders festgehalten wird.
3. Drücken Sie die Bohrlöcher durch die Gehäuserückseite.
Mindestens eine Schraube sollte den Sabotage-empfindlichen
Bereich durchdringen.
4. Schrauben Sie die Gehäuserückseite an die Wand, ca. 2m
über dem Boden (vertikal, mit dem Verschlussriegel nach unten).
5. Setzen Sie die Platine an ihrer ursprünglichen Stelle wieder ein.
6. Legen Sie noch keine Batterie ein, lassen Sie das Gehäuse
geöffnet, und gehen Sie nach der Bedienungsanleitung der
Zentrale oder des Empfängers vor. Die Grundlagen des
Anmeldevorgangs sind:
a. Stellen Sie den Anmeldemodus an der Zentrale ein, indem Sie
im Programmiermodus [1] eingeben.
b. Legen Sie eine Batterie in den Bewegungsmelder ein, so
aktivieren Sie die Anmeldung.
c. Verlassen Sie den Anmeldemodus durch Drücken der
Taste [#]
Um einen Melder mit dem Einlegen der Batterie anzumelden, nehmen
Sie zunächst die Batterie heraus. Drücken Sie dann den Sabotage-
sensor und lassen Sie ihn wieder los, um eventuelle Restladung zu
entladen und den Melder für die Anmeldung bereit zu machen. Nach
dem Einlegen einer Batterie warten Sie eine Minute, bis sich der
Melder stabilisiert hat. Während dieser Minute leuchtet die LED
ständig.
Funk-Bewegungsmelder 8000 P
batteriebetriebene Bewegungsmelder
LED
Sensor
Sabotage
Kontakt
Erfassung
HIGH
NORMAL
Reaktion
SOFORT
VERZÖGERT
ALARM-
EINGANG
werden (Sicherheitserrichter/
DIP-Schalter
NORM / HIGH: Einstellen der Immunität gegen Fehlalarme. Die
Position NORM (normal) kombiniert sehr hohe Immunität mit schneller
Reaktion des Sensors. Die Position HIGH (hoch) ermöglicht eine
höhere Immunität bei langsamerer Reaktion und wird nur bei
problematischen Installationen verwendet.
Warnung: Die häufigste Ursache von Fehlalarmen ist eine
ungünstige Positionierung des Bewegungsmelders.
DEL / INS: DEL (Verzögerung) gewährt Eingangs- und Ausgangs-
verzögerung für Bewegungsmelder, die im Eingangsbereich eines
Gebäudes installiert sind. INS (sofort) ermöglicht es dem Bewegungs-
melder, sofort Alarm auszulösen, wenn die Zentrale scharfgeschaltet
ist. Dieser DIP-Schalter (DEL/INS) hat nur dann eine Auswirkung,
wenn dem Bewegungsmelder in der System 8000 Zentrale eine
natürliche Reaktion zugeordnet wurde. Er hat keine Auswirkung,
wenn der Bewegungsmelder mit den Empfängern 8002-UC oder
8002-AC verwendet wird.
Testen des Bewegungsmelders
15 Minuten nach dem Schließen des Gehäuses wird die Aktivierung
des Bewegungsmelders angezeigt. Die Stärke und Qualität der
Signale kann im Programmiermodus der Zentrale gemessen werden.
5 Minuten / 1 Minute Ruhezeit
Um Batteriestrom zu sparen, schaltet der Bewegungsmelder 15 Minuten
nach Schließung des Gehäuses in den Batteriesparmodus. Während des
Batteriesparmodus erfasst
Bewegungen. Die erste erfasste Bewegung wird dann sofort an die
Zentrale gemeldet, und für die nächsten 5 Minuten ignoriert der
Bewegungsmelder jede weitere Bewegung. Nach diesen 5 Minuten ist
der Bewegungsmelder wieder für die Erfassung neuer Bewegungen bereit,
bis er wieder ausgelöst wird. Diese Ruhezeit kann durch Drücken des
Sabotagekontaktes während der Batterieinstallation auf 1 Minute verkürzt
werden. Wird der Sabotagekontakt nicht gedrückt, so bleibt die Ruhezeit
bei 5 Minuten.
Ersetzen der Batterie
Der Bewegungsmelder überwacht seine Batteriespannung und sendet
bei zu niedriger Spannung eine Meldung an die Zentrale, um den
Errichter oder Anwender zu informieren. Der Bewegungsmelder
funktioniert weiterhin und zeigt jede erfasste Bewegung mit einem
Blinken seiner LED an. Die Batterie sollte jedoch innerhalb von zwei
Wochen durch einen qualifizierten Techniker ersetzt werden. Die
Zentrale muss sich dazu im Programmiermodus befinden.
Nach dem Ersetzen der Batterie benötigt der Bewegungsmelder ca. 60
Sekunden, um sich zu stabilisieren. Während dieser Zeit leuchtet seine
LED ständig. Sobald die LED erlischt, testen Sie die Funktion des
Bewegungsmelders. Geben Sie gebrauchte Batterien nicht in den
Hausmüll, sondern entsorgen Sie diese gemäß den örtlichen
Bestimmungen.
Entfernen des Bewegungsmelders aus dem System
Wird ein Bewegungsmelder entfernt, wo wird dies durch die Zentrale
angezeigt. Vor dem beabsichtigten Entfernen muss der Melder in der
Zentrale gelöscht werden.
Erfassungseigenschaften
Die mitgelieferte Linse deckt einen Winkel von 120° und eine
Entfernung von 12 m ab. Dieser Bereich wird durch drei Strahlen
abgedeckt, wie in der folgenden Abbildung zu sehen:
seitliche Sicht
oben
Die Erfassungseigenschaften können durch die Verwendung
optionaler Linsen geändert werden:
14
der Bewegungsmelder immer
Sicht von oben
noch
