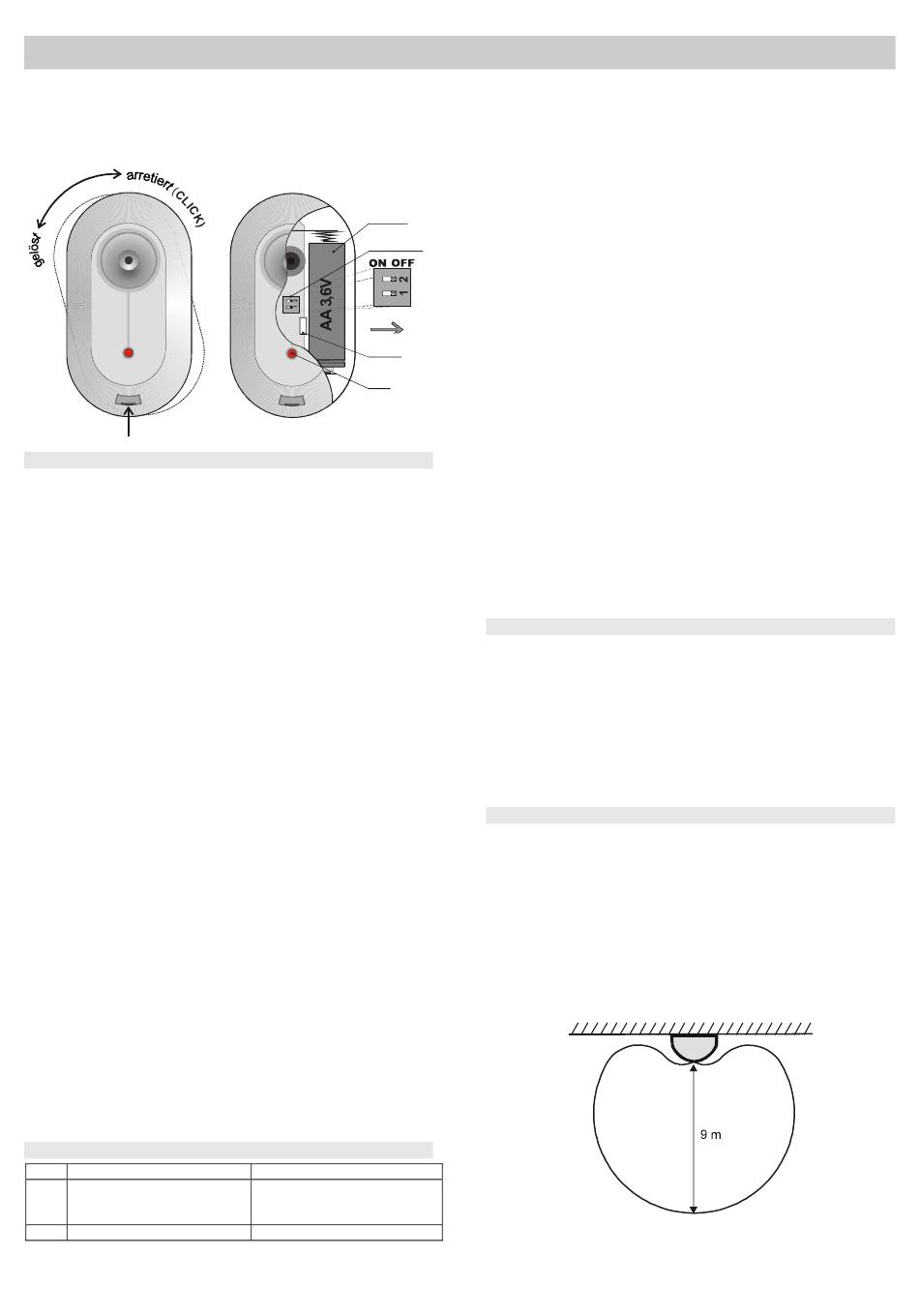

indexa System 8000 Komponentenhandbuch Seite 35

Der 8005 B ist eine Komponente des Alarmsystems SYSTEM 8000.
Der Glasbruchmelder analysiert Änderungen des Luftdrucks in
Kombination mit dem
zerbrechendem Glas. Er ist für den Gebrauch in Innenräumen oder in
Fahrzeugen geeignet. Der batteriebetriebene Melder kommuniziert
über das Funkprotokoll SYSTEM 8000.
Verriegelung
open here
Installation
Die Installation der Funkalarmanlage SYSTEM 8000 sollte nur von
geschulten Personen durchgeführt
Elektroninstallateur in Deutschland oder Errichter mit aufrechter
Gewerbeberechtigung zum Errichten von Alarmanlagen in Österreich).
Der Melder kann an einer Wand oder an der Decke eines Raumes
installiert werden. In einem Fahrzeug kann er unter dem Armaturen-
brett angebracht werden. Aufgrund seiner Empfindlichkeit gegen
Luftdruckveränderungen und Geräusche sollte er nicht in der Nähe
von Klimaanlagen oder Lüftungsschächten platziert werden. Im
überwachten Bereich sollten sich keine Vibrations- oder Lärmquellen
befinden. Auch darf das „Lauschen" des Melders im überwachten
Bereich nicht behindert werden. Halten Sie den Melder fern von
Metallgegenständen, die die Funkkommunikation beeinträchtigen
könnten.
Warnung: Die häufigste Ursache von Fehlalarmen ist eine ungünstige
Platzierung des Melders.
Schalten Sie den Melder nicht scharf, wenn sich Menschen oder Tiere
innerhalb des Erfassungsbereiches bewegen.
1. Lösen Sie den Melder von der Montageplatte (durch Drehen im
Uhrzeigersinn)
2. Befestigen Sie die Montageplatte an der gewünschten Stelle,
und setzen Sie den Melder wieder auf die Montageplatte.
3. Öffnen Sie den Melder, indem Sie die Verriegelung herunter-
drücken.
4. Entfernen Sie die Platine, die durch einen Riegel arretiert wird.
5. Stellen Sie die DIP-Schalter ein (siehe Kapitel „DIP-Schalter").
6. Setzen Sie die Platine wieder in das Plastikgehäuse ein.
7. Schließen Sie die Batterie noch nicht an, und lassen Sie das
Gehäuse geöffnet. Gehen Sie nach der Bedienungsanleitung des
Empfängers (oder der Zentrale bzw. Autoalarmanlage) vor. Der
Melder meldet sich an, sobald seine Batterie eingesetzt wird, wenn
der Empfänger sich im Anmeldemodus befindet.
8. Nach dem Anmelden des Melders schließen Sie das Gehäuse,
warten Sie, bis seine Anzeige erlischt, und testen Sie dann seine
Funktion und stellen Sie seine Empfindlichkeit ein.
Um einen Melder nach dem Einsetzen der Batterie anzumelden,
nehmen Sie zunächst die Batterie heraus, warten Sie 30 Sekunden
und setzen Sie die Batterie wieder ein.
Der Melder kann auch ohne die Montageplatte installiert werden. In
diesem Fall muss allerdings der Magnet aus der Montageplatte
entfernt und in die Gehäuserückseite eingesetzt werden.
DIP-Schalter
# OFF
1* Funkkommunikation
Überwachung aus
2** Verzögert natürliche Reaktion
*Die Überwachung der Funkkommunikation sollte ausgeschaltet sein,
wenn ein in einem Fahrzeug installierter Melder an einer System 8000
Mini-Funk-Glasbruchmelder 8005 B
charakteristischen Geräusch
Lithium
lithium
Batterie
battery
AA 3,6V
DIP Schalter
DIP switches
siehe Tabelle
- see table
Verriegelung PCB
+
release
für Platine
LED
werden (Sicherheitserrichter/
ON
Funkkommunikation
Überwachung ein
Sofort natürliche Reaktion
Zentrale in einem Gebäude angemeldet wird (um eine Verlustanzeige
zu vermeiden, wenn das Fahrzeug wegfährt).
von **Dieser DIP-Schalter ist wirksam, wenn der Melder mit einer CA
Autoalarmanlage oder mit einer SYSTEM 8000 Zentrale verwendet
wird, die der Adresse des 8005 B eine natürliche Reaktion zugeordnet
hat. In Verbindung mit einem 8002-UC oder 8002-AC Empfänger hat
er keine Auswirkung.
Testen des Melders
15 Minuten nach dem Schließen des Gehäuses zeigt die LED das
Auslösen des Melders wie folgt an:
Kurzes Blinksignal = Luftdruckveränderung (Glasdeformation)
Langes Blinksignal = Glasbruch (Alarm)
Einstellen des Sensors:
Klopfen Sie mit Hilfe eines geeigneten Werkzeugs oder mit einer
durch Handschuhe geschützten Hand an alle Fenster, die durch
den Melder überwacht werden sollen. Das Glas sollte sich sichtbar
verformen, ohne dabei Schaden zu nehmen.
Die Verformung des Glases bewirkt eine Luftdruckveränderung im
Raum. Die LED auf dem Melder blinkt schnell.
Die Empfindlichkeit gegen Luftdruckveränderungen kann durch ein
Potentiometer auf der Flachbaugruppe eingestellt werden. Durch
Drehen im Uhrzeigersinn wird die Empfindlichkeit erhöht. Wählen
Sie keine zu hohe Empfindlichkeit, da dies die Batterielebensdauer
verkürzen kann.
Die komplette Funktion des Glasbruchmelders kann mit einem
Glasbruchsimulator GBT-212 getestet werden. Beim Klopfen auf
das Glas erzeugt der Simulator automatisch das charakteristische
Geräusch eines Glasbruchs, um den Melder auszulösen.
Falls sich im überwachten Bereich Geräte befinden, die Geräusche
erzeugen, wie
Kühlschränke etc., stellen Sie sicher, dass sie keine Geräusche
erzeugen, die wie Glasbruch klingen, und dadurch Alarm auslösen.
Batteriewechsel
Die Batterie des Melders wird regelmäßig überprüft. Ist sie leer, so
wird der Anwender oder Errichter informiert. Der Melder funktioniert
weiterhin, und jede Luftdruckveränderung wird durch ein kurzes
Blinken der LED angezeigt. Die Batterie sollte innerhalb von zwei
Wochen durch einen Fachmann ersetzt werden.
Nach dem Ersetzen der Batterie benötigt der Melder zwei Minuten, um
sich zu stabilisieren. Während dieser Zeit leuchtet die LED ständig.
Testen Sie nach dem Batteriewechsel die Funktion des Melders.
Geben Sie leere Batterien nicht in den Hausmüll, sondern entsorgen
Sie sie gemäß den örtlichen Bestimmungen.
Erfassungsmerkmale des Glasbruchsensors
Der Glasbruchsensor hat einen fast kugelförmigen Erfassungsbereich
und kann Glasbruch auf eine Entfernung von bis zu 9 m erkennen, wie
auf der folgenden Abbildung zu sehen ist. Das Glas sollte mindestens
60 x 60 cm groß sein. Bei kleineren Größen kann der Erfassungs-
bereich kleiner sein. Nur bei Glas, das einen Teil der Wände im
Erfassungsbereich darstellt, kann Glasbruch erfasst werden. Alle Arten
von Glas können überwacht werden, einschließlich Fenstern mit
Schutzfolie.
Warnung: Diese Art von Meldern ist nicht geeignet, um Löcher zu
erkennen, die durch einen Glasschneider entstanden sind. Daher
sollten Wertgegenstände in der Nähe von Fenstern durch Bewegungs-
melder geschützt werden.
Erfassungsbereich des Glasbruchsensors
35
z.B. Klimaanlagen, Heizungen,
Sicht von oben
Faxgeräte,
