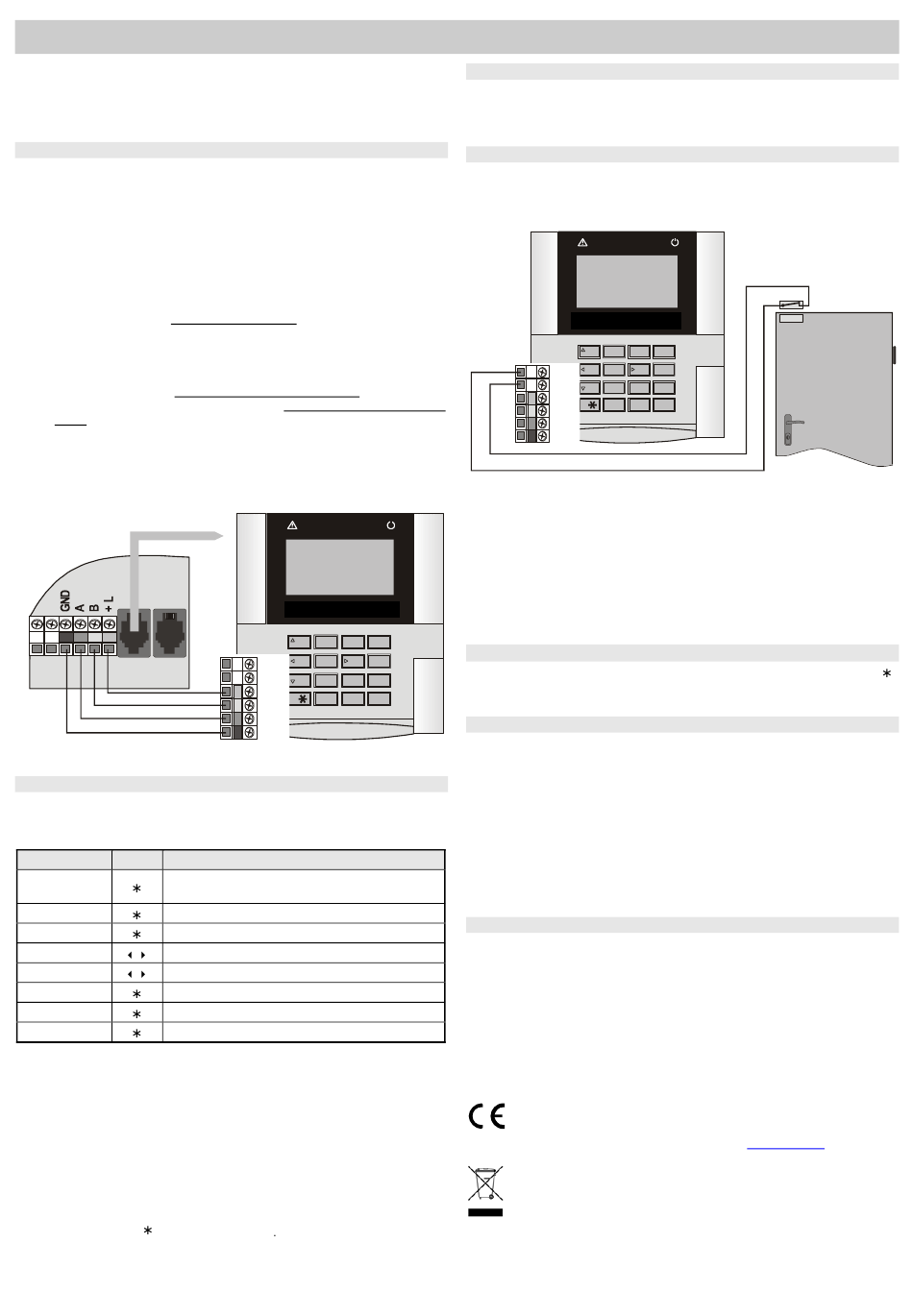

indexa System 8000 Komponentenhandbuch Seite 4

Die 8001 E ist eine Komponente des Alarmsystems 8000 und dient zur
Steuerung und Programmierung des Systems. Sie verfügt über einen
eingebauten berührungslosen Zugangskartenleser und ermöglicht den
Anschluss eines separaten Türkontakt-Melders. Die Tastatur sollte an die
Zentrale angeschlossen werden.
Installation
Die Installation sollte nur vom Fachmann durchgeführt werden. Die Tastatur
ist nur für die Installation im Innenbereich geeignet und wird normalerweise
neben einer Eingangstür befestigt.
1. Öffnen Sie das Gehäuse der Tastatur, indem Sie die Lasche an der
Unterseite mit einem Schraubendreher eindrücken. Die Lasche ist auch
von der Vorderseite aus zugänglich, wenn der Deckel der Tastatur geöffnet
ist.
2. Installieren Sie die Gehäuserückseite an der gewünschten Stelle.
3. Schließen Sie das Buskabel der Zentrale an. Sie haben zwei
Möglichkeiten:
o Verwenden Sie eine verdrillte Doppelleitung (+U und GND ist ein Paar
und Daten A und B ist das zweite, Länge max. 100 m) zur endgültigen
Installation der Tastatur. Die entsprechend markierten Anschlüsse in
der Tastatur und in der Zentrale sollten miteinander verbunden werden
(GND, A, B, +U).
o Verwenden Sie ein flaches vieradriges Telefonkabel mit RJ-Steck-
verbindern (max. 10 m), aber nur zur vorübergehenden Installation
(Test). Sowohl in der Zentrale als auch in der Tastatur befindet sich ein
digitaler Busverbinder mit der Bezeichnung LINE. Siehe Abb. 1.
4. Installieren Sie den externen Türkontakt-Melder (bei Bedarf) und
schließen Sie sein Kabel an die Anschlüsse IN und GND an. Siehe Abb. 2.
5. Hinweise zur Bedienung der Tastatur finden Sie in der Bedienungs-
anleitung der Zentrale.
8300 K
I-LINE
Abb. 1: Anschluss an die Zentrale
Tastaturmenü
Wenn im Errichtermodus die Taste ? gehalten wird, erscheint das interne
Tastaturmenü. Mit den Pfeilen auf den Tasten 1 und 7 können Sie durch das
Menü blättern:
Anzeige Taste Beschreibung
Deaktiviert/aktiviert den Sabotagesensor (nur für
Sabotage EIN
Wartungszwecke)
Türglocke EIN Deaktiviert/aktiviert Ton bei Auslösung von IN
Ton EIN Deaktiviert/aktiviert Systemtöne
Helligkeit Stellt die Helligkeit der Anzeige von 0-9 ein
Kontrast Stellt den Kontrast der Anzeige von 0-9 ein
Text editieren Zum Editieren des Tastaturtextes
English Lädt werkseitige englische Texte hoch
Deutsch Andere Sprachen ...
Zum Verlassen des Menüs drücken Sie die Taste # (nach 60 Sekunden der
Inaktivität wird das Menü ebenfalls beendet).
Hinweise:
Das Menü kann auch angezeigt werden, wenn die Tastatur nicht an der
Zentrale angemeldet ist.
Jede Tastatur hat ihr eigenes Menü, d.h. jede Tastatur im System kann
ihre eigenen Einstellungen haben.
Die Tastatur behält ihre Einstellungen, auch wenn ihre Stromversorgung
unterbrochen wird (die Einstellungen können nur über das Tastaturmenü
geändert werden).
Das Menü kann auch geöffnet werden, wenn beim Einschalten der
Tastatur die Taste gedrückt gehalten wird.
Drahtgebundene Tastatur 8001 E
LINE
A B
1 2 3
4 5 6
IN
GND
7 8 9
+U
0 #
ESC
B
ON OFF
A
GND
Dreiminütige Pause der Statusanzeige
Um den EN-Normen zu entsprechen, zeigt die Tastatur den Status des
Alarmsystems nicht an. Die Anzeige erscheint nur, wenn die Tastatur bedient
oder eine Eingangsverzögerung ausgelöst wird. Eine dauerhafte Anzeige kann
jedoch über die Zentrale programmiert werden.
Installieren eines Türkontakt-Melders
Über den Eingang IN können Türkontakt-Melder an die Tastatur
angeschlossen werden. Der Eingang IN wird bei einer Trennung von GND
ausgelöst. Die natürliche Reaktion der Zentrale auf das Auslösen des
Eingangs IN ist ein verzögerter Einbruchalarm (unveränderliche Reaktion).
Abb. 2: Beispiel für den Anschluss eines Türkontakt-Melders
C
Hinweise:
Wenn der Eingang IN nicht verwendet wird, schließen Sie ihn an GND an.
Der Eingang IN meldet erst an die Zentrale, wenn er ausgelöst wird (sog.
Pulsreaktion, d.h. die Tastatur kann keine permanent geöffneten Türen
melden). Der Eingang gehört zur Sektion C (kann nicht geändert werden).
OASiS
Bei mehreren 8001 E im System unterscheidet das System die einzelnen
Eingänge IN nicht.
ABC
Steuerung des Ausgangs PgX
A
Der Ausgang PgX kann ein- und ausgeschaltet werden, indem die Tasten ON ( )
B
und OFF (#) 5 Sekunden lang gedrückt werden. Die Funktion des PgX muss in der
?
Zentrale eingestellt werden. Ein langer Piepton bestätigt die Änderung.
Tastaturtext editieren
Sie können die Texte mit einem PC mit OLink Software editieren. Wenn Sie
Texte im System mit OLink ändern, werden die Änderungen in allen
Tastaturen vorgenommen, die zu diesem Zeitpunkt an den Bus angeschlossen
sind. Wenn Sie eine neue Tastatur zum System hinzufügen, können Sie alle
Texte transferieren (synchronisieren), indem Sie die Texte aus der Zentrale
kopieren. (Wenn OLink die Texte der Zentrale liest, wird die Tastatur dazu
veranlasst, diese zu kopieren).
Die Namen können über die Tastatur im Menüpunkt "Text editieren" editiert
werden – siehe Installationsanleitung der Zentrale. Der editierte Text wird nur
in der Tastatur gespeichert, an der er editiert wurde.
Die Texte können nur in die Tastatur kopiert, aber nicht herausgelesen
werden.
Technische Daten
Spannungsversorgung
Verbrauch im Stand-by-Betrieb
RFID-Karten
Länge des digitalen Buskabels
Eingang für Türkontakt-Melder
Abmessungen
Betriebsumgebung gemäß EN 50131-1
Betriebstemperatur
EN 50131-1, EN 50131-3 Klassifizierung
Entspricht
Hiermit erklärt Indexa GmbH, dass sich das Gerät in Übereinstimmung
mit den grundlegenden Anforderungen und den anderen relevanten
Vorschriften
Konformitätserklärung ist nachlesbar unter www.indexa.de.
Hinweis: Sie dürfen Verpackungsmaterial und ausgediente Batterien oder
Geräte nicht im Hausmüll entsorgen, führen Sie sie der Wiederverwertung
zu. Den zuständigen Recyclinghof bzw. Die nächste Sammelstelle
erfragen Sie bei Ihrer Gemeinde.
Indexa GmbH, Paul-Böhringer-Str. 3, D- 74229 Oedheim
2011_02_28
4
A B C
OASiS
1 2 3
ABC
4 5 6
A
IN
GND
7 8 9
B
+U
0 #
?
ESC
B
ON OFF
A
GND
8000 CARD oder 8000 TAG Serie (EM UNIQUE 125kHz)
ETSI 300330, EN 50130-4, EN 55022, EN 60950-1
der Richtlinie 1999/9/5/EC
über den Bus der Zentrale
30 mA
max. 100 m
IN = Schließer
120 x 130 x 30 mm
II. Innenräume
-10 bis +40 °C
Klasse 2
befindet. Die Original-
mlh51101
