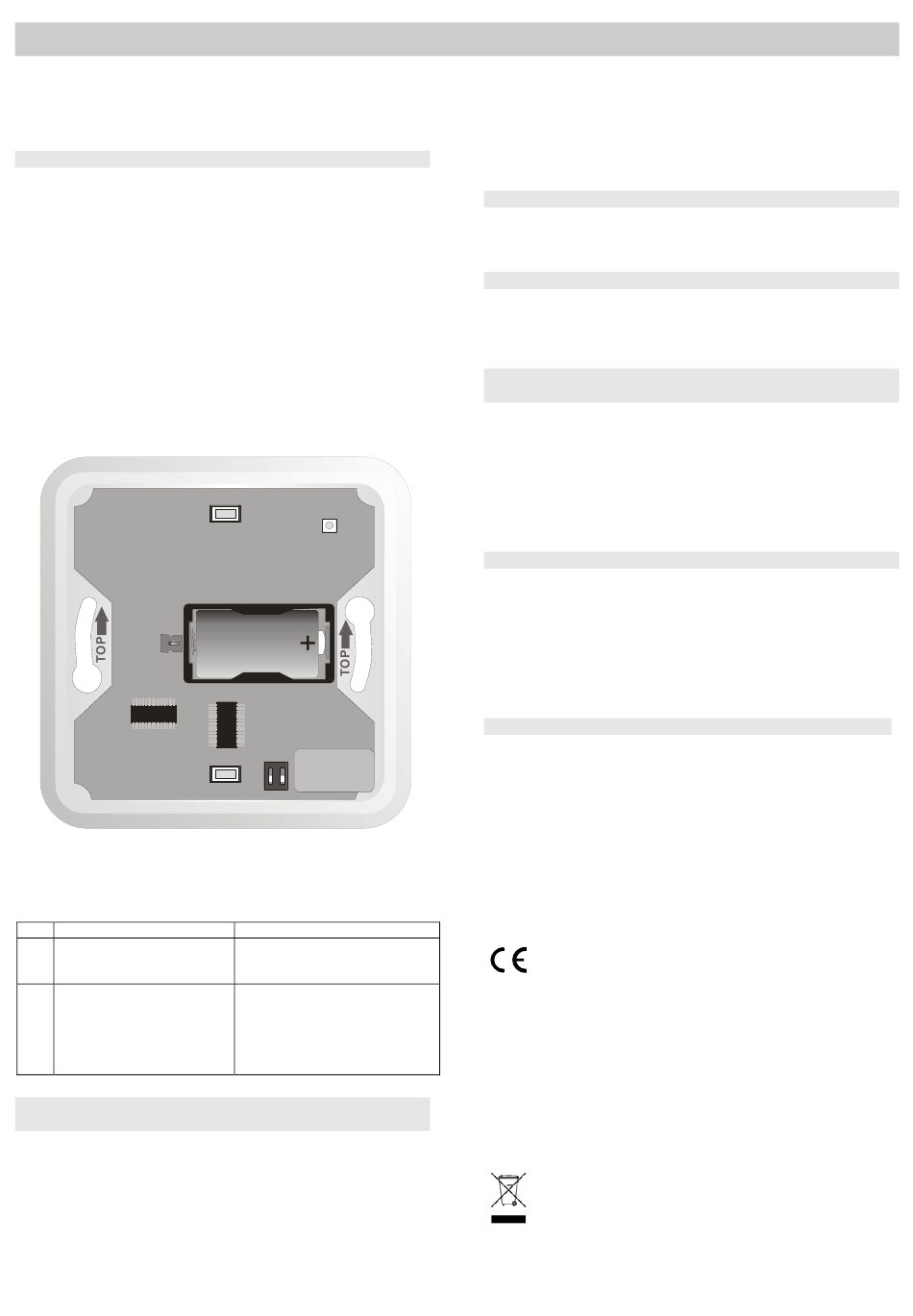

indexa System 8000 Komponentenhandbuch Seite 12

Die Funktaste 8008 RC ist eine Komponente des Alarmsystems
System 8000. Sie dient
Unscharfschalten eines Alarmsystems, als Paniktaste oder zur
Fernsteuerung anderer Geräte. Die batteriebetriebene Funktaste
kommuniziert über das Funkprotokoll System 8000.
Installation
Soll die 8008 RC als Paniktaste verwendet werden, so muss sie
zusammen mit ihrem Gehäuseunterteil installiert werden, und die
Sabotagekontakte müssen eingeschaltet sein. Befestigen Sie die 8008 RC
nicht auf einer Metallfläche (dies beeinträchtigt die Funkreichweite).
Entfernen Sie das Gehäuseoberteil (mit Hilfe eines Schraubendrehers
von links/rechts).
Entfernen Sie das Gehäuseunterteil, indem Sie die 4 Laschen an den
Ecken eindrücken.
Installieren Sie das Gehäuseunterteil an der gewünschten Stelle.
Befestigen Sie den Gehäuseteil mit der Elektronik wieder an dem
installierten Gehäuseteil (der Sabotagekontakt sollte durch das Loch
im Gehäuseunterteil an der Montagestelle gegen die Wand drücken).
Stellen Sie mit Hilfe der DIP-Schalter die Funktionen ein (siehe Kapitel
'Einstellen der DIP-Schalter').
Melden Sie die Funktaste 8008 RC gemäß der entsprechenden
Bedienungsanleitung an ihrem Empfänger oder ihrer Zentrale an.
Befestigen Sie das Gehäuseoberteil am Rest des Gehäuses.
Einstellen der DIP-Schalter
Stellen Sie die DIP-Schalter #1 und #2 folgendermaßen ein, bevor Sie die
8008 RC schließen:
# OFF
1 Sabotagekontakte,
Funkkommunikation und
Batterieüberwachung AUS
2 Fernsteuerungsfunktion –
Taste A (drücken Sie die
Oberseite der Taste) =
aktiviert, B (drücken Sie die
Unterseite der Taste) =
deaktiviert
Verwenden der Funktaste
System 8000
Bei Verwendung mit einer Zentrale sollten die Sabotagekontakte
eingeschaltet sein (DIP-Schalter # 1 in Position ON).
1. Stellen Sie an der Zentrale den Anmeldemodus ein, indem Sie im
Errichtermodus "1" eingeben (die gewünschte Adresse kann mit
Hilfe der Pfeiltasten ausgewählt werden).
2. Setzen Sie eine Batterie in die RC-88 ein, um die Anmeldung zu
aktivieren.
3. Verlassen Sie den Anmeldemodus durch Drücken der Taste "#".
Funktaste 8008 RC
als Fernsteuerung zum
A
LITHIUM
3,6V 1/2 AA
ON
B
1 2
ON
Sabotagekontakte,
Funkkommunikation und
Batterieüberwachung EIN
Paniktasten-Funktion (Taste A
oder B sendet ein Paniksignal, d.h.
Drücken einer beliebigen Seite)
mit einer Zentrale
Steht der DIP-Schalter # 2 auf OFF, so ist die natürliche Reaktion der
Scharf-/ Zentrale Fernsteuerung - Taste A = scharf und Taste B = unscharf.
Ist eine andere Reaktion in der Zentrale eingestellt, so ist sie nur für
die Taste A gültig.
Steht der DIP-Schalter # 2 auf ON, so ist die natürliche Reaktion der
Zentrale ein Panikalarm – ausgelöst durch Drücken der Tasten A oder
B.
Testen der 8008 RC in Verbindung mit einer Zentrale
Im Errichtermodus kann eine System 8000 Zentrale die Stärke der
Funksignale einer angemeldeten 8008 RC prüfen (siehe Bedienungs-
anleitung der Zentrale).
Verwendung der 8008 RC als Türklingel
Soll die 8008 RC mit einer Innensirene 8000 L als Türklingel
verwendet werden, so stellen Sie die DIP-Schalter # 1 und # 2 auf die
Position OFF. Die Anmeldung ist in der Bedienungsanleitung der
8000 L beschrieben.
Verwenden der 8008 RC zur Steuerung elektrischer
Geräte
Die 8008 RC kann auch zusammen mit anderen Produkten
verwendet werden, die über das Funkprotokoll System 8000
kommunizieren, z.B. Empfängermodule der Serien 8002-UC oder
8002-AC
Produkte). Für diese Anwendungen empfehlen wir, die DIP-Schalter
# 1 und # 2 auf OFF zu stellen.
Hinweis: Die 8008 RC kann an mehreren Empfängern gleichzeitig
angemeldet werden.
Ersetzen der Batterie
Wird die Funktaste mit einer System 8000 Zentrale verwendet und der
DIP-Schalter # 1 steht auf ON, so überwacht die Zentrale die
Batteriespannung. Bei zu niedriger Spannung informiert sie den Errichter
oder den Anwender. Die Funktaste funktioniert weiterhin, die Batterie
sollte jedoch innerhalb von zwei Wochen durch einen Fachmann ersetzt
werden, wenn die Zentrale sich im Errichtermodus befindet.
Testen Sie nach einem Batteriewechsel immer die Funktion der
8008 RC.
Technische Daten
Spannungsversorgung:
Batterielebensdauer:
- ca. 3 Jahre (DIP-Schalter # 1 ON, 20 Aktivierungen pro Tag)
- ca. 5 Jahre (DIP-Schalter # 1 OFF, 20 Aktivierungen pro Tag)
Frequenz:
Funkreichweite:
Abmessungen, Gewicht
Betriebsumgebung gemäß EN 50131-1
Betriebstemperatur
Entspricht EN 50131-1, EN 50131-5-3, EN 134-2
ETSI EN 300220, EN 50130-4, EN 55022, EN 60950-1
Kann gemäß
Die Bedienung unterliegt den folgenden Bedingungen: 1. Dieses Gerät
darf keine schädlichen Funkstörungen verursachen, und 2. Dieses
Gerät muss jegliche Funkstörungen akzeptieren, einschließlich
Störungen, die einen unerwünschten Betrieb zur Folge haben.
VORSICHT: Änderungen, die vom Hersteller nicht ausdrücklich
genehmigt wurden, können dazu führen, dass die Berechtigung zur
Bedienung des Gerätes erlischt.
Die Original-Konformitätserklärung
www.indexa.de.
Hinweis: Sie dürfen Verpackungsmaterial und ausgediente
Batterien oder Geräte nicht im Hausmüll entsorgen, führen Sie
sie der Wiederverwertung zu. Den zuständigen Recyclinghof
bzw. Die nächste Sammelstelle erfragen Sie bei Ihrer
Gemeinde.
Indexa GmbH, Paul-Böhringer-Str. 3, D- 74229 Oedheim
2011_03_01
12
(siehe Bedienungsanleitungen
Lithiumbatterie Typ LS14250 SAFT (3.6 V ½ AA / 1,2 Ah)
868 MHz, System 8000 Protokoll
ERC REC 70-03 betrieben werden.
Hiermit erklärt Indexa GmbH, dass sich das Gerät in
Übereinstimmung mit den grundlegenden Anforderungen
und den anderen relevanten Vorschriften der Richtlinie
1999/5/EC und Teil 15 der FCC Bestimmungen befindet.
der entsprechenden
ca. 300 m (freies Feld)
80 x 80 x 29 mm, 60 g
II. Innenräume
-10 bis + 40 °C
Klasse 2
ist nachlesbar unter
mkd51103
