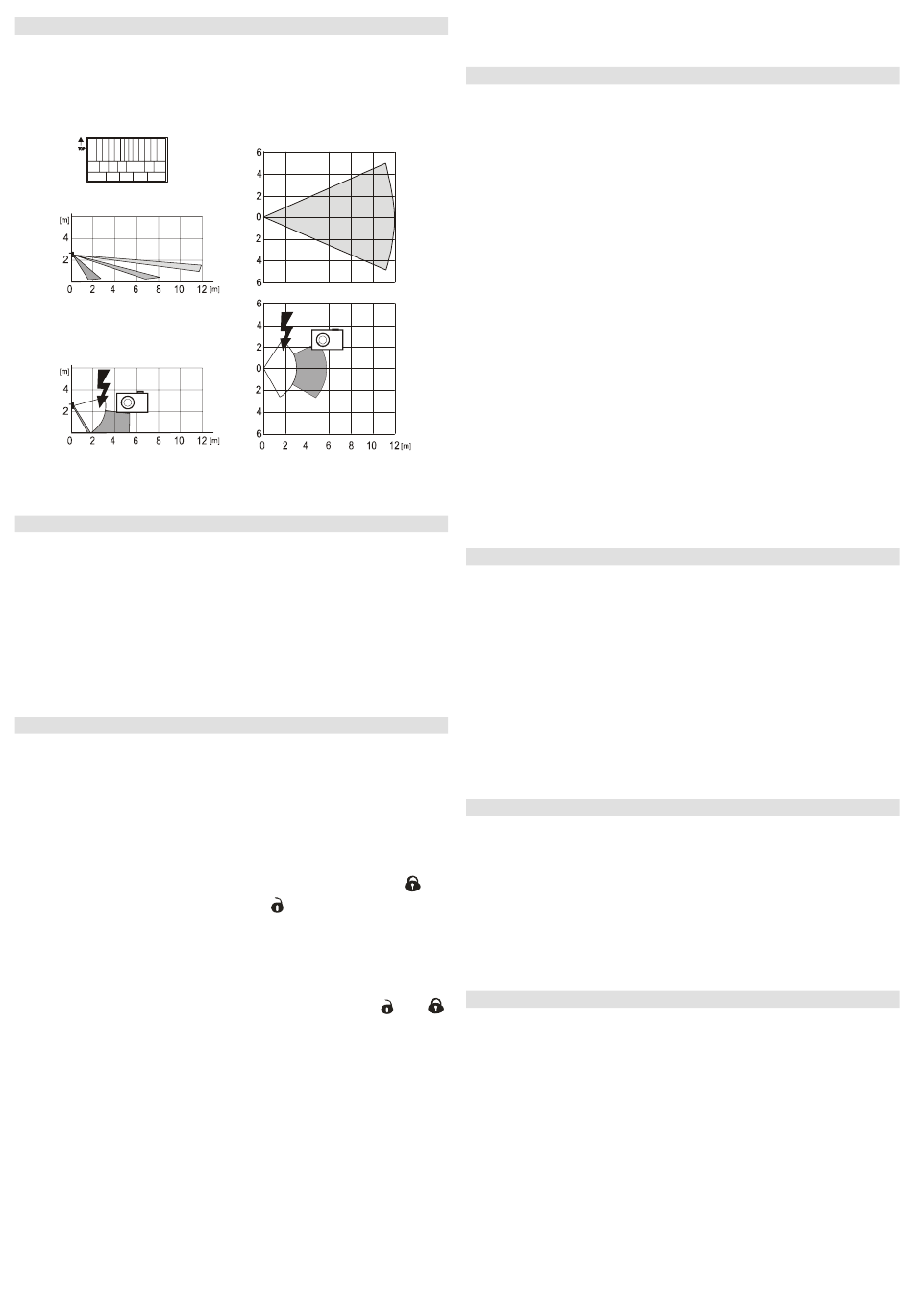

Erfassungsbereich des Bewegungsmelders
Die Erfassungseigenschaften der Bewegungsmelder-Linse haben keinen
Einfluss auf die Kamerakomponenten. Die mitgelieferte Linse deckt einen
Winkel von 50° und eine Entfernung von 12m ab. Dieser Erfassungs-
bereich ist im folgenden Diagramm mit drei Strahlen gekennzeichnet.
Bewegungsmelder
Seitenansicht
Side view
2,5
Kamera
CAMERA
Seitenansicht
Side view
2,5
Der horizontale Erfassungswinkel der Kamera ist 50° und die
Reichweite vom Blitz beträgt bis zu 3 Meter um den Melder.
5 Minuten / 1 Minute Ruhezeit
Um Batteriestrom zu sparen, schaltet der Melder 15 Minuten nach dem
Schließen seines Gehäuses in den Batteriesparmodus. Auch in diesem
Modus erfasst der Melder Bewegungen.
Die erste erfasste Bewegung wird sofort der Zentrale gemeldet, und in den
nächsten 5 Minuten ignoriert der Melder jede weitere Bewegung.
Nach diesen 5 Minuten hält der Melder wieder Ausschau nach Bewegungen,
bis er erneut ausgelöst wird. Die Ruhezeit kann auf 1 Minute verkürzt werden,
indem während des Batterie-Anschlusses der Sabotageschalter gedrückt
wird. Wird der Sabotageschalter nicht gedrückt, so beträgt die Ruhezeit 5
Minuten.
Testen der Kamera
Stellen Sie an der Zentrale den Errichtermodus ein, und halten Sie eine
Fernbedienung 8000-RC bereit.
1.
Öffnen und schließen Sie das Gehäuse des Melders erneut. Seine
grüne LED wird für 10 Sekunden leuchten (Anmeldemodus, um die
Fernbedienung als Fernsteuerung zum Testen der Kamera
anzumelden)
2.
Melden Sie die Fernbedienung durch Drücken einer beliebigen Taste
an (ein Blinken der grünen LED bestätigt die Anmeldung)
3.
Nehmen
Sie
mit
der
Schnappschuss ohne Blitzlicht,
Blitzlicht
4.
Der Kamera-Testmodus dauert 15 Minuten, dann wird die
Fernbedienung automatisch aus dem Melder gelöscht. Möchten Sie
die Kamera weitere 15 Minuten lang testen, so wiederholen Sie die
oben beschriebene Vorgehensweise ab Schritt 1. Der Test-Modus
kann sofort durch gleichzeitiges drücken der Tasten
beendet werden.
Nach der Aufnahme wird das Bild an die Zentrale gesendet – dies wird
durch die grüne LED angezeigt. Eine erfolgreiche Übermittlung wird durch
ein langes grünes Leuchten (2 Sek.) bestätigt. Eine fehlerhafte Übermittlung
wird durch ein schnelles grünes Blinken am Ende der Übertragung angezeigt.
Die Übertragung wird auf die gleiche Weise auch auf dem Bild-
übertragungs-Modul 8000 Q angezeigt.
Nachdem die Zentrale das Bild erhalten hat, leitet es das Bild-
übertragungs-Modul an den Server weiter (über das Kommunikations-
modul). Dieser Transfer wird durch die rote LED auf dem Modul 8000 Q
angezeigt. Eine erfolgreiche Übermittlung wird durch ein langes rotes
Leuchten (2 Sek.) bestätigt. Eine fehlerhafte Übermittlung wird durch ein
schnelles rotes Blinken am Ende der Übertragung angezeigt.
Die Übermittlung des Bildes von der Kamera zum Webserver dauert etwa 20
Sekunden. Bei Funkstörungen kann eine Verzögerung auftreten (bedingt
durch das wiederholte Senden der Daten). Jedes Bild enthält einen Zeit- und
Datumsstempel.
Sicht von oben
Top view
PIR
Fernbedienung
Bilder
auf:
= Schnappschuss mit
War die Bildübertragung nicht erfolgreich, so bleibt das Bild nur im
internen Speicher des Melders.
Normaler Kamerabetrieb
15 Minuten nach dem Schließen des Gehäuses schaltet der Melder vom
Testmodus in den normalen Betriebsmodus (die Test-Fernbedienung wird
gelöscht, und die rote LED erlischt).
Ist die Zentrale nicht scharfgeschaltet, so reagiert der Melder nicht auf
Bewegungen und nimmt keine Bilder auf.
Während der Ausgangsverzögerung meldet der Melder Bewegungen,
nimmt aber keine Bilder auf.
Während der Eingangsverzögerung meldet der Melder bei einer
Auslösung nicht nur eine Bewegung, sondern nimmt auch sofort ein Bild
ohne Blitzlicht auf. Dieses Bild wird gespeichert. Während der nächsten 5
Sekunden nach der Aufnahme ist der Melder im Ruhemodus. Danach hält
der Melder wieder Ausschau nach Bewegungen. Jede weitere erfasste
Bewegung wird gemeldet, und der Melder reagiert dem Systemstatus
entsprechend. Während einer Eingangsverzögerung nimmt der Melder
keine weiteren Bilder mehr auf oder speichert sie. Im Alarmzustand nimmt
der Melder Bilder in der gleichen Weise auf, als ob in einer Sofortalarm-
Zone eine Bewegung erfasst worden wäre (siehe unten). Ist ein Alarm,
der während einer Eingangsverzögerung ausgelöst wurde, zu Ende (so
dass keine weiteren Melder ausgelöst wurden), dann wird das
gespeicherte Bild, das während der ersten erfassten Bewegung
aufgenommen wurde, übermittelt.
Eine erfasste Bewegung in einer Sofortalarm-Zone wird der Zentrale
gemeldet und durch eine Serie von 4 Kamerabildern festgehalten. Das
erste Bild wird sofort ohne Blitz aufgenommen. Die folgenden drei Bilder
werden in Abständen von jeweils 1 Sekunde mit Blitz aufgenommen.
Danach wird jede weitere Bewegung im Erfassungsbereich ignoriert, und
die Bilder werden an die Zentrale übermittelt. Die Ruhezeit des Melders
endet 5 Sekunden nach dem Ende der Bildübertragung.
Alarmbestätigung und Funktionen des Blitzlichts
Die Hauptaufgabe der eingebauten Kamera ist die Bestätigung eines
echten Alarms, der durch menschliche Bewegung ausgelöst wurde (um
Fehlalarme zu erkennen).
Der eingebaute Blitz erhellt die Szene, er hat jedoch noch weitere
wichtige patentierte Funktionen:
a) Ein unerwarteter Blitz bringt den Einbrecher dazu, den Melder
anzuschauen, und dies erhöht die Wahrscheinlichkeit, dass das
nächste Bild das Gesicht des Einbrechers zeigt.
b) Ein Blitz zeigt dem Einbrecher auch deutlich, dass er entdeckt
wurde, und vertreibt ihn dadurch möglicherweise. Falls er versuchen
sollte, den Melder zu zerstören, wird ein Sabotagealarm ausgelöst.
Der Sabotagealarm bestätigt die Anwesenheit des Einbrechers sogar
noch schneller als die Bildübertragung.
Stand alone Modus (ohne Zentrale)
In diesem Modus werden die letzten 61 Bilder im internen Speicher
abgelegt. Dieser Modus ist automatisch eingestellt, wenn der Melder beim
Einlegen der Batterien nicht angemeldet wird (oder es bereits ist).
Nach der 15-minütigen Testphase werden bei jeder erkannten
=
Bewegung 3 Fotos gemacht und gespeichert. Anschließend geht der
Melder für 5 bzw. 1 Minute in den Energiesparmodus und schaltet sich ab
(einstellbar über DIP-Schalter).
Anmerkung:
Die Einblendung von Uhrzeit und Datum ist im Stand alone Modus
deaktiviert.
Bilder aus dem internen Speicher des Melders betrachten
und
Der Melder speichert die letzten 61 Bilder. Diese Bilder können an
einem PC betrachtet werden:
1.
Stellen Sie an der Zentrale den Errichtermodus ein.
2.
Öffnen Sie den Melder, und stecken Sie das Kabel des
Kameramoduls aus.
3.
Schließen Sie den Deckel des Melders mit Hilfe des Kabels (mit dem
Bildübertragungs-Modul 8000 Q mitgeliefert) an den USB-Port des
PCs an.
4.
Im Kameramodul ist ein Massenspeicher. Bilder werden in BMP-
Dateien
gespeichert.
Bildbetrachter (z.B. von Windows), um die Bilder anzuschauen.
5.
Nachdem Sie die Bilder betrachtet haben, setzen Sie das
Kameramodul wieder in den Melder ein, und stellen Sie an der
Zentrale den normalen Betriebsmodus ein.
21
