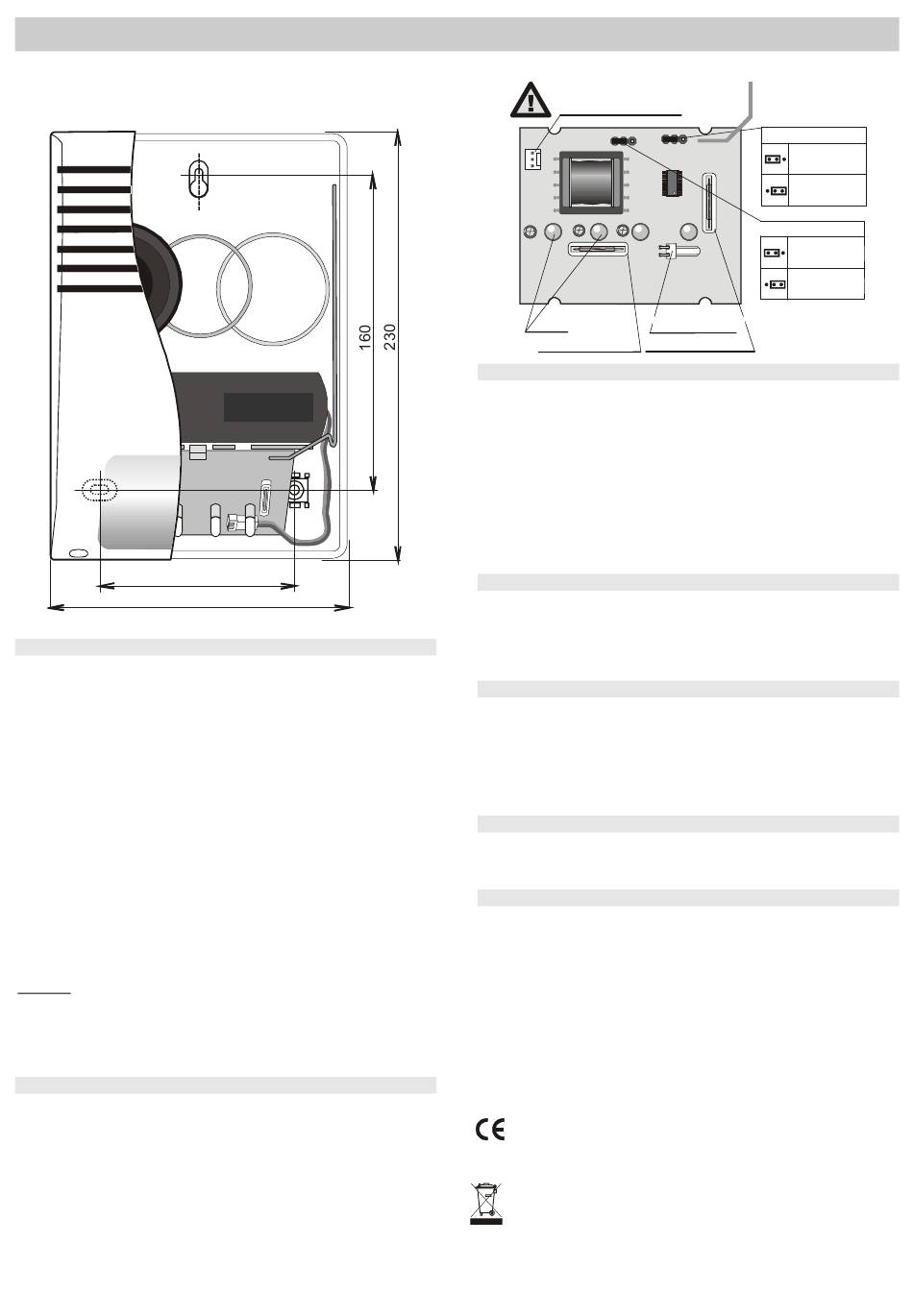

indexa System 8000 Komponentenhandbuch Seite 41

Vorschau ausblenden Andere Handbücher für System 8000:

Werbung

Die Funk-Außensirene 8000 A ist eine Komponente des Alarmsystems
System 8000. Sie gibt einen Alarmton von sich und ist sabotagegeschützt.
Sie wird mit einer Lithiumbatterie betrieben und kommuniziert per Funk über
das System 8000 Protokoll.
100
158
Installation
Die Installation der Funkalarmanlage System 8000 sollte nur von
geschulten
Personen
durchgeführt
Elektroninstallateur in Deutschland oder Errichter mit aufrechter Gewerbe-
berechtigung zum Errichten von Alarmanlagen in Österreich). Sie sollte an
einer vertikalen Wand angebracht werden, mit dem Blitzlicht nach unten. Die
Sirene sollte nicht durch Metall abgeschirmt werden, das die Funk-
kommunikation behindern könnte.
1. Öffnen Sie die Abdeckung (2 Schrauben an der Unterseite)
2. Befestigen Sie die Sirene an der gewünschten Stelle (3 Schrauben)
3. Wählen Sie die gewünschten optionalen Eigenschaften über die
internen Drahtbrücken (siehe folgende Beschreibung)
4. Melden Sie die Sirene an der Zentrale wie folgt an:
a) Stellen Sie an der Zentrale den Errichtermodus ein und geben
Sie 1 ein, um in den Anmeldemodus zu gelangen (die
gewünschte Adresse kann mit Hilfe der Pfeiltasten ausgewählt
werden).
b) Schließen Sie das Batteriekabel in der Sirene an – (das Licht
leuchtet und erlischt nach einer Weile = Anmeldung beendet)
c) Verlassen Sie den Anmeldemodus durch Drücken der Taste #
5. Schließen Sie die innere und äußere Abdeckung wieder
Hinweise:
An der Zentrale können mehrere Sirenen angemeldet werden.
Wenn die Sirene weiterhin leuchtet, so wurde sie nicht angemeldet –
überprüfen Sie, ob sich die Zentrale im Anmeldemodus befindet und ihre
Antenne angeschlossen ist. Während der Anmeldung sollte die Sirene
mindestens 2 m von der Zentrale entfernt sein.
Steckbrücken
Mit 50 / 25 können Sie wählen, wie oft die Sirene den Status des Systems
überprüft. In normalem Betrieb spart die Sirene Batteriestrom, indem sie
ihren Empfänger abschaltet. Alle 25 oder 50 Sekunden (wählbar) schaltet
sie wieder ein, um das System auf einen Alarm zu überprüfen. Die
Zeitspanne von 50 Sekunden verlängert nicht nur die maximale Reaktions-
Verzögerung der Sirene, sondern auch die Batterie-Lebensdauer.
LED ON / OFF ermöglicht ein kurzes Blinken der Sirene alle 60 Sekunden (=
Position ON). Wurde OFF gewählt, so blinkt die Sirene nur zur
Alarmanzeige.
Funk-Außensirene 8000 A
BAT - 80
BAT-80
werden
(Sicherheitserrichter/
Sirenen-Anschluss
Siren connector
(Vorsicht: hohe Spannung)
(beware of high voltages)
LEDs
Sabotage Gehäuse
Top cover sensor
Funktion
Bei einem externen Alarm in der Zentrale ertönt die Sirene und blinkt
(kann verzögert werden – siehe Drahtbrücke 50/25). Die Sirene ertönt
maximal 3 Minuten lang (wenn die Alarmdauer der Zentrale nicht kürzer ist),
und ihr Licht blinkt 30 Minuten länger. Die Sirene kann durch Beendigung
des Alarms in der Zentrale gestoppt werden.
Bei einem Sabotageversuch sendet die Sirene ein Sabotagesignal an das
System.
Warnung – Schützen Sie sich vor Stromschlägen, wenn die Sirene ertönt
(sie generiert eine hohe Wechselstrom-Spannung – berühren Sie keine
internen Teile). Stellen Sie vor Wartungsarbeiten an der Sirene den
Errichtermodus im System ein. Denken Sie daran, dass die Sirene jederzeit
ertönen und blinken kann, wenn ihre Batterie angeschlossen ist.
Testen der Sirene
Nach der Auslösung eines externen Alarms im System sollte die Sirene
innerhalb von 25 (oder 50) Sekunden ertönen.
Um die Signalstärke der Sirene zu messen, wählen Sie den
entsprechenden
Modus
Sabotagesensor der Sirene, indem Sie seine Abdeckung öffnen.
Ersetzen der Batterie
Die Sirene überprüft den Status der Batterie und informiert das System bei
niedriger Batterieladung (das System meldet dies dem Anwender und dem
Servicetechniker). Die Sirene funktioniert weiterhin, aber ihre Batterie sollte
innerhalb von 2 Wochen ersetzt werden. Verwenden Sie nur BAT-80
Batterien.
Versuchen Sie nie, die Batterie aufzuladen. Entsorgen Sie gebrauchte
Batterien gemäß den örtlichen Vorschriften.
Entfernen der Sirene aus dem System
Wenn Sie die Sirene entfernen möchten, vergessen Sie nicht, sie in der
Zentrale zu löschen, damit kein Kommunikationsverlust mit der Sirene
angezeigt wird.
Technische Daten
Stromversorgung
Batterielebensdauer
Frequenz
Kommunikationsreichweite
Sirene
max. Dauer des hörbaren Alarms
max. Dauer des Blinkens
Geltungsbereich
EN 50131-1, EN 50131-4, EN 501321-5-3
Abmessungen
Betriebstemperatur
Betriebsumgebung
Entspricht ETSI 300220, EN 50130-4, EN 55022, EN 60950-1
Kann gemäß ERC REC 70-03 betrieben werden
Hiermit erklärt Indexa GmbH, dass sich das Gerät in Überein-
stimmung mit den grundlegenden Anforderungen und den anderen
relevanten Vorschriften der Richtlinie 1999/9/5/EC befindet. Die
Original-Konformitätserklärung ist nachlesbar unter www.indexa.de
Hinweis: Sie dürfen Verpackungsmaterial und ausgediente Batterien
oder Geräte nicht im Hausmüll entsorgen, führen Sie sie der
Wiederverwertung zu. Den zuständigen Recyclinghof bzw. Die
nächste Sammelstelle erfragen Sie bei Ihrer Gemeinde.
Indexa GmbH, Paul-Böhringer-Str. 3, D-74229 Oedheim
2011_03_03
41
Antenne
antenna
LED Anzeige
LED indication
AUS
disabled
EIN
enabled
communication
Kommunikation
Intervall 50s
interval 50s
Intervall 25s
interval 25s
Batterieanschluss
Battery connector
Sabotage Rückseite
Siren removal sensor
in
der
Zentrale
und
aktivieren
Lithiumbatterie BAT-80 6 V, 11 Ah
max. 3 Jahre (50 Sek Überwachung)
868 MHz, System 8000 Protokoll
bis zu 300 m (freies Feld)
piezoelektrisch, 112 dB/1m
230 x 158 x 75 mm
Sie
den
3 Minuten
30 Minuten
IP34D
Klasse 2
-25 bis +60°C
Klasse IV
mhv51003
