indexa System 8000 Komponentenhandbuch Seite 19

Der 8003 P ist eine Komponente des Alarmsystems 8000. Er erkennt
menschliche Bewegungen in Gebäuden. Sein Erfassungsbereich kann durch
optionale Linsen individuell angepasst werden. Der batteriebetriebene Melder
kommuniziert über das Funkprotokoll 8000.
Installation
Die Installation sollte nur von einem Fachmann durchgeführt werden. Der
Melder kann an einer Wand oder in der Ecke eines Raumes montiert werden.
Objekte, die ihre Temperatur schnell ändern (Elektroradiatoren, Heizgeräte
etc.) sollten sich nicht im Erfassungsbereich befinden.
Bewegliche Objekte mit einer Temperatur, die der menschlichen ähnlich ist
(z.B. Gardinen, die sich über einem Heizkörper bewegen oder Tiere), sollten
ebenfalls nicht im Erfassungsbereich vorhanden sein. Richten Sie den Melder
nicht auf Fenster oder Lampen aus, und installieren Sie ihn nicht an zugigen
Stellen (z.B. neben Ventilatoren, Belüftungslöchern oder undichten Türen
etc.). Der Erfassungsbereich sollte nicht durch Hindernisse blockiert werden,
und der Melder sollte nicht in der Nähe von Metallgegenständen installiert
werden, da diese die Funkkommunikation beeinträchtigen könnten.

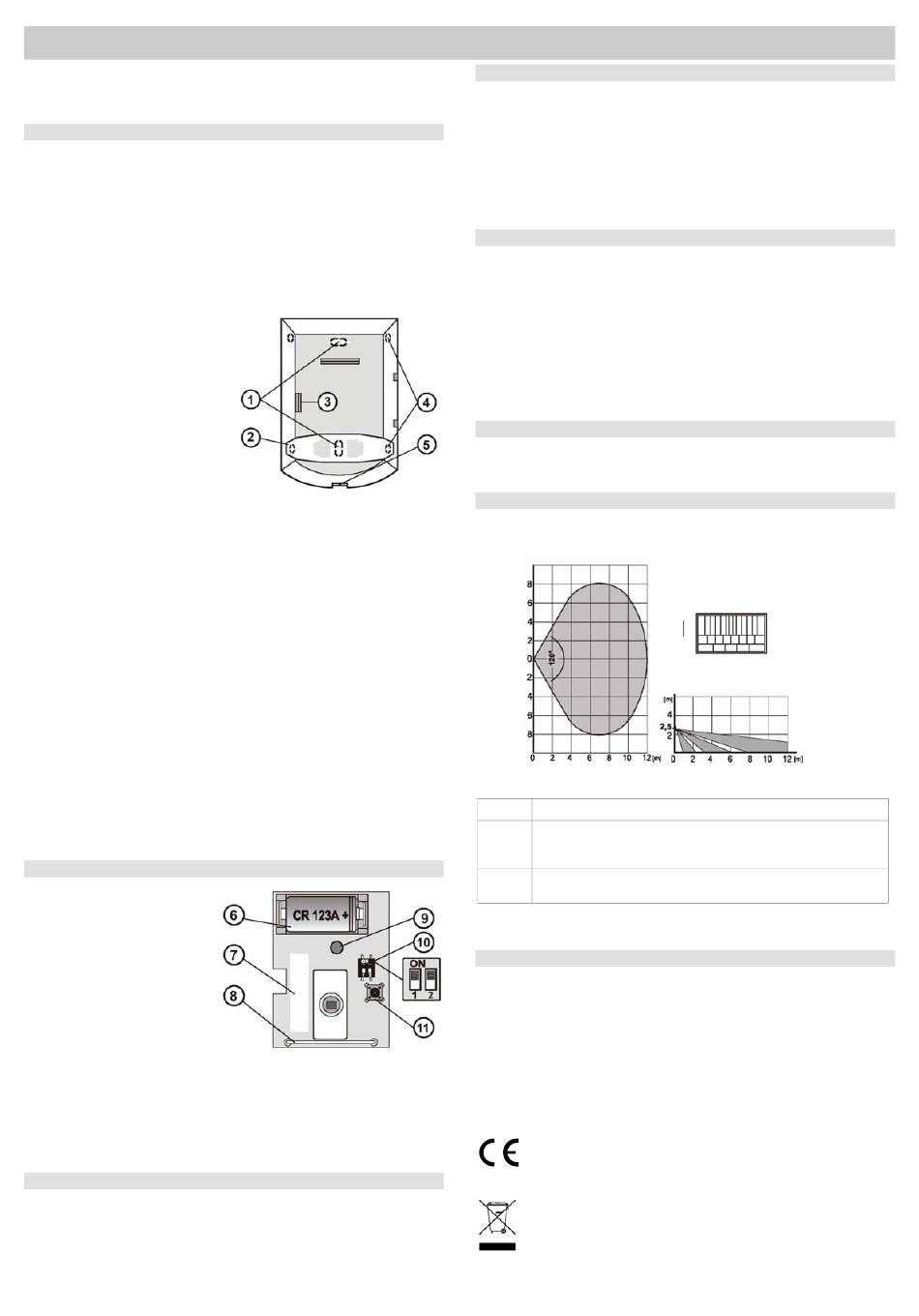

1. Öffnen Sie das Meldergehäuse,
indem Sie auf die Lasche (5)
drücken – achten Sie darauf,
dass Sie die PIR-Sensoren im
Inneren des Melders nicht
berühren und die Antenne nicht
beschädigen.
2. Entfernen Sie die Platine, die
mit einer Lasche (3) befestigt ist.
3. Drücken Sie die vorgestanzten
Schraubenlöcher durch – für
Wandmontage (1) oder
montage (4).
4. Mindestens eine Schraube sollte sich im Sabotagebereich (2) befinden.
5. Schrauben Sie die Gehäuserückseite an die Wand, ca. 2,5 m über
dem Boden (senkrecht, mit der Lasche nach unten).
6. Setzen Sie die Platine wieder an der ursprünglichen Stelle ein.
7. Schließen Sie die Batterie noch nicht an und lassen Sie das Gehäuse
geöffnet. Gehen Sie nun nach der Installationsanleitung der Zentrale
bzw. des Empfängers vor.
Grundsätzliche Vorgehensweise:
a. Stellen Sie an der Zentrale den Anmeldemodus ein, indem Sie im
Errichtermodus "1" eingeben.
b. Legen Sie eine Batterie in den Melder ein, um den Anmeldevorgang zu
starten.
c. Verlassen Sie den Anmeldemodus durch Drücken der Taste "#".
8. Schließen Sie das Gehäuse. Die Lasche kann mit der mitgelieferten
Schraube befestigt werden.
Hinweise:
Falls Sie den Melder mit einer bereits angeschlossenen Batterie anmelden
möchten, nehmen Sie die Batterie zuerst heraus und drücken Sie kurz den
Sabotageschalter (11), um eventuell vorhandene Restspannung zu entladen.
Sobald die Batterie wieder angeschlossen ist, benötigt der Melder ca. 3 Minuten,
um sich zu stabilisieren. Die LED leuchtet während dieser Zeit permanent.
Der Melder kann auch durch Eingabe seiner Seriennummer angemeldet werden
– die letzten acht Stellen des Barcodes (7).
Um der Norm EN-50131-2-2 zu entsprechen, muss die Batterie mit dem
mitgelieferten Clip im Batteriefach befestigt werden. Die Lasche auf der
Vorderseite muss mit den mitgelieferten Schrauben fixiert werden.
DIP-Schalter
Schalter 1: legt die Immunität
gegen Fehlalarme fest. Die Position
NORM (OFF) kombiniert eine sehr
hohe Immunität mit einer schnellen
Reaktion des Sensors. Die Position
HIGH (ON) erhöht die Immunität
des Sensors auf Kosten der
Geschwindigkeit und wird nur bei
problematischen Installationen
verwendet.
Warnung: Die häufigste Ursache
von Fehlalarmen ist eine falsche
Positionierung des Melders.
Schalter 2: Die Position DEL (OFF) bietet eine Ein-/Ausgangsverzögerung für
Melder, die einen Gebäudeeingang überwachen. In Position INS (ON) löst der
Melder einen Sofortalarm an einer scharfgeschalteten Alarmzentrale aus. Die
Verwendung dieses Schalters ist nur sinnvoll, wenn der Melder zusammen mit
einer S 8000 Alarmzentrale verwendet wird und eine natürliche Reaktion
eingestellt ist. Wenn der Melder mit einem Empfänger 8000-UC oder 8000-AC
verwendet wird, hat der Schalter keine Auswirkungen.
Test
15 Minuten nach dem Schließen des Gehäuses zeigt die Anzeige die
Aktivierung des Melders an. Stärke und Qualität der Meldersignale können im
Errichtermodus der Zentrale gemessen werden.
Funk-Bewegungsmelder 8003 P
Eck-
5 Minuten / 1 Minute Ruhezeit
Um Batteriespannung zu sparen, schaltet der Melder 15 Minuten nach dem
Schließen des Gehäuses in den Batteriesparmodus. Sobald der Melder im
Batteriesparmodus eine Bewegung erfasst, informiert er die Zentrale und
ignoriert alle Bewegungen in den nächsten 5 Minuten (Ruhezeit). Nach
dieser Zeit überwacht der Melder den Erfassungsbereich bis zur nächsten
Bewegung.
Die Ruhezeit kann auf 1 Minute verkürzt werden, indem der Sabotage-
schalter während des Einsetzens der Batterie gedrückt gehalten wird (wenn
Sie die Batterie installieren, ohne den Sabotageschalter zu drücken, wird eine
5-minütige Ruhezeit eingestellt).
Batteriewechsel
Der Melder überwacht seine Batteriespannung und sendet bei zu niedriger
Spannung eine Meldung an die Zentrale, um den Errichter oder Benutzer zu
informieren. Der Melder funktioniert weiterhin und zeigt jede erfasste Bewegung
durch ein kurzes Blinken seiner LED an. Die Batterie sollte dennoch innerhalb
von zwei Wochen im Errichtermodus durch einen Fachmann ersetzt werden.
Hinweise:
Nach dem Batteriewechsel benötigt der Melder ca. 3 Minuten, um sich zu stabilisieren
– seine Anzeige leuchtet während dieser Zeit permanent. Wenn die LED erlischt,
sollten Sie die Funktion des Melders testen.
Wird eine schwache Batterie in den Melder eingelegt, so blinkt seine Anzeige ca.
60 Sekunden lang. Danach funktioniert der Melder, er sendet jedoch eine
Batteriewarnung.
Entfernen des Melders aus dem System
Wenn ein Melder aus dem System entfernt wird, wird dies durch die
Zentrale gemeldet. Vor dem absichtlichen Entfernen muss der Melder in der
Zentrale gelöscht werden.
Erfassungsbereich
Die mitgelieferte Linse deckt einen Winkel von 120° und eine Entfernung
von 12 m ab. Der Erfassungsbereich wird durch drei Strahlen überwacht, wie
in der folgenden Abbildung dargestellt.
Die Erfassungseigenschaften können durch optionale Linsen verändert
werden:
JS-7904 Geeignet für lange Korridore. Der mittlere Strahl deckt 20 m ab.
JS-7906 Verwendet nur einen oberen Strahl mit einem Winkel von 120° und
einer Reichweite von 12 m. Durch das Ignorieren des unteren
Bereiches werden Bewegungen von kleinen Tieren nicht erfasst.
JS-7901 Verwendet einen vertikalen Strahl, der eine Lichtschranke bildet und
den Melder auslöst, sobald jemand hindurchläuft.
Hinweis: Nach dem Austauschen der Linse sollten Sie testen, ob der gewünschte
Bereich überwacht wird. Eine falsch eingesetzte Linse kann die Erfassung
behindern.
Technische Daten
Spannungsversorgung
Typische Batterielebensdauer
Frequenz
Kommunikationsreichweite
Empfohlene Installationshöhe
Erfassungswinkel/Erfassungsreichweite
Betriebsumgebung gemäß EN 50131-1
Betriebstemperatur
Abmessungen, Gewicht
EN 50131-1,CLC/TS 50131-2-2, EN 50131-5-3 Klassifikation
Entspricht ETSI EN 300220, EN 50130-4, EN 55022, EN 60950-1
Kann gemäß ERC REC 70-03 betrieben werden.
Hiermit erklärt die Firma Indexa GmbH, dass sich das Gerät in
Übereinstimmung mit den grundlegenden Anforderungen und den
anderen relevanten Vorschriften der Richtlinie 1999/5/EC befindet. Die
Original-Konformitätserklärung ist nachlesbar unter www.jablotron.de.
Sie dürfen Verpackungsmaterial und ausgediente Batterien oder
Geräte nicht im Hausmüll entsorgen, führen Sie sie der Wieder-
verwertung zu. Den zuständigen Recyclinghof bzw. die nächste
Sammelstelle erfragen Sie bei Ihrer Gemeinde.
Indexa GmbH, Paul-Böhringer-Str. 3, D- 74229 Oedheim
2011_03_02
19
Ansicht von oben
oben
Seitenansicht
3,0 V / 1,5 Ah Lithiumbatterie Typ CR123A
ca. 3 Jahre (5 Min. Ruhezeit)
868 MHz, Protokoll 8000
ca. 300 m (freies Feld)
2,0 bis 2,5 m über dem Boden
120° / 12 m (mit Basislinse)
II. Innenräume
-10 bis +40 °C
85 x 60 x 55 mm, 90 g
mlk51001
Klasse 2
