indexa System 8000 Komponentenhandbuch Seite 31

Drahtloser Magnetkontakt & Universalsender 8000 M/MB
Der 8000 M ist eine Komponente des Alarmsystems SYSTEM 8000. Er erkennt das
Öffnen von Türen, Fenstern etc. und kann durch einen Öffner- / Schließer-Sensor erweitert
werden. Der 8000 M erkennt auch die Bedienung von Rollläden, da er Bewegungen von
Rasträdern CT-01 erfasst. Kleinere Bewegungen werden herausgefiltert, so dass Windstöße
keine Fehlalarme auslösen können. Der 8000 M kann auch zusammen mit dem
Wassermelder LD-81 verwendet werden.
Installation
Die Installation sollte nur von einem Fachmann durchgeführt werden.
Dieser Melder reagiert auf das Entfernen seines Magnets. Die Elektronik sollte auf dem
unbeweglichen Teil von Fenstern, Türen etc. befestigt werden und der Magnet auf dem
beweglichen Teil. Der Melder sollte senkrecht befestigt werden. Installieren Sie Ihn nicht
direkt auf einem Metallrahmen, da Metall die Funktion des Magnetsensors und die
Funkkommunikation beeinträchtigt. Bei einer Tür oder einem Fenster aus Metall empfehlen
wir, den Melder an anderer Stelle zu befestigen und einen externen verdrahteten Magnet-
sensor zu verwenden, der an den Melder angeschlossen wird.

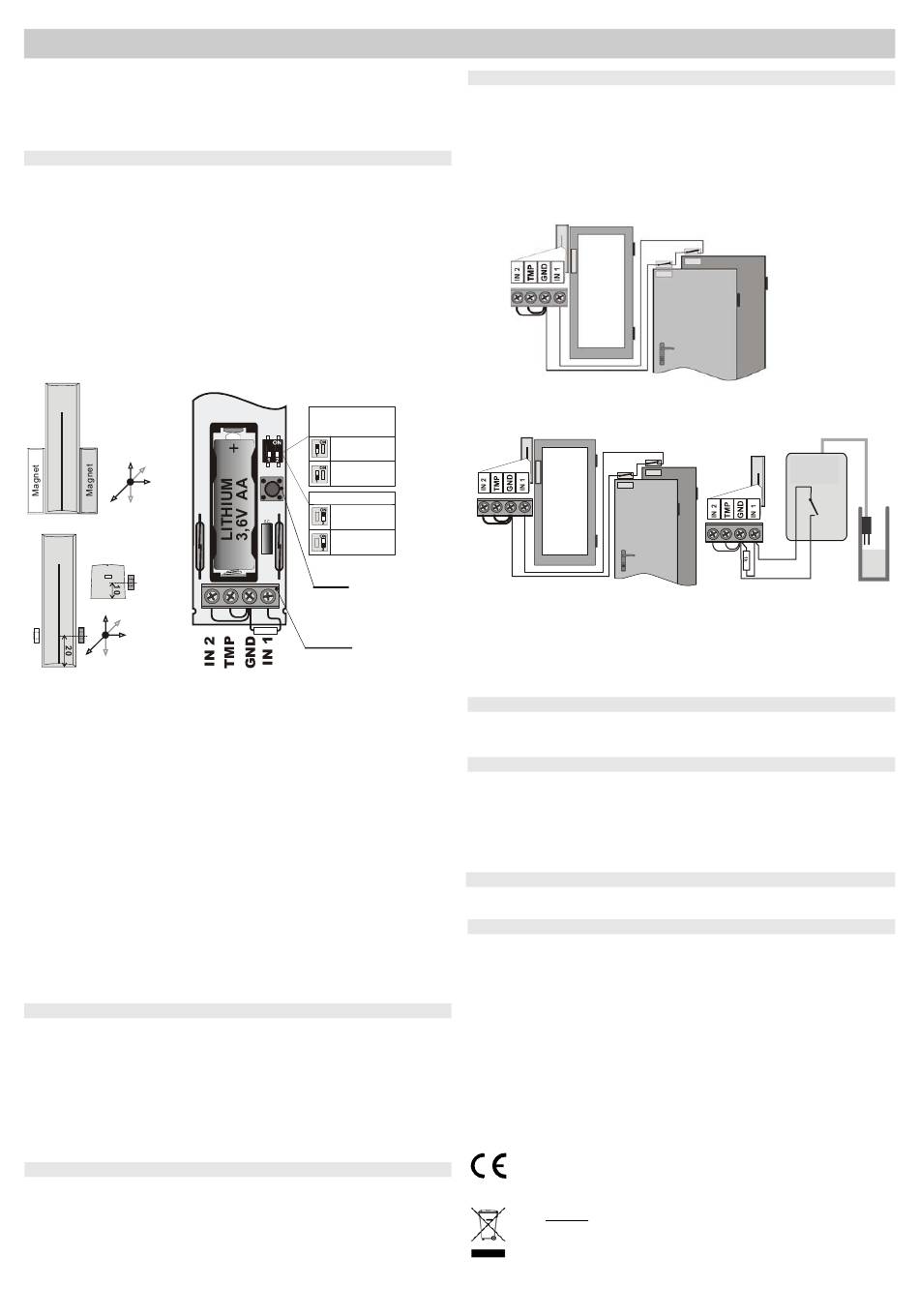

Im Lieferumfang sind zwei verschiedene Typen von Magneten enthalten – ein
Standardmagnet in einem Kunststoffgehäuse (A) und ein gewundener Magnet (B) zur
Verwendung an Stellen, an denen nicht genügend Platz für einen Standardmagnet ist, oder
wenn der Magnet in einem Tür- oder Fensterrahmen versenkt werden soll. Die richtige
Positionierung beider Magnete zum internen Magnetsensor ist auf der Abbildung unten
dargestellt, ebenso der Reaktionsbereich von Magneten in Millimetern in drei Bewegungs-
achsen.
A
10
20
10
mm
45 10
B
10
10
10
mm
20 10
1. Öffnen Sie das Meldergehäuse durch Eindrücken der Lasche.
2. Schrauben Sie die Gehäuserückseite an den festen Teil der Tür / des
Fensters.
3. Befestigen Sie den Magnet am beweglichen Teil der Tür / des Fensters. Seine
Entfernung zum Melder sollte bei geschlossener Tür nicht mehr als 5 mm
betragen. Das untere Ende des Magnets sollte sich in einer Linie mit dem unteren
Ende des Melders befinden. Nur ein Magnet kann installiert werden, entweder auf
der linken oder der rechten Seite des Melders. Alternativ zum Magneten im
Kunststoffgehäuse kann auch der ebenfalls im Lieferumfang enthaltene
Ringmagnet verwendet werden (mit einer Schraube zu befestigen).
4. Schließen Sie die Batterie noch nicht an, und lassen Sie das Gehäuse
geöffnet. Gehen Sie nach den Anweisungen in der Bedienungsanleitung der
Zentrale oder des Empfängers vor. Die Grundlagen der Anmeldung sind wie folgt:
1. Stellen Sie an der Zentrale den Anmeldemodus ein, indem Sie im
Errichtermodus "1" eingeben.
2. Legen Sie eine Batterie in den Melder ein, um die Anmeldung zu starten.
3. Verlassen Sie den Anmeldemodus durch Drücken der Taste "#".
Um der Norm EN 50131-2-2 zu entsprechen muss die Lasche durch die
mitgelieferte Schraube fixiert werden.
Um einen Melder nach dem Einsetzen der Batterie anzumelden, nehmen Sie die
Batterie zunächst wieder heraus. Drücken Sie den Sabotagesensor und lassen Sie
ihn wieder los, um eventuell vorhandene Restladung zu entleeren und den Melder
bereit für die Anmeldung zu machen.
DIP-Schalter
MG ON / MG OFF ermöglicht eine Deaktivierung des internen Magnetsensors
im Magnetkontakt, wenn der Melder nur mit externen Sensoren verwendet werden
soll.
INS / DEL DEL bietet eine Eingangs- bzw. Ausgangsverzögerung für Melder im
Eingangsbereich. INS ermöglicht eine sofortige Alarmauslösung des Melders bei
scharfgeschalteter Zentrale. Dieser
Auswirkung, wenn der Adresse des Melders in der Zentrale eine natürliche Reaktion
zugewiesen wurde. Er hat keine Auswirkung, wenn der Melder mit einem 8x - UC
oder 8x - AC Empfänger verwendet wird.
Auf das Öffnen des Gehäuses reagiert der Melder mit einem Sabotagesignal.
Statuserkennung
Der Melder verfügt über zwei verschiedene Modi. Sie werden durch ein oder zwei
kurze Blinksignale beim Einlegen der Batterie angezeigt.
Ein Blinksignal bedeutet, dass der Melder sowohl das Öffnen als auch das
Schließen anzeigt (Werkseinstellung). Die Zentrale kennt den Status von Fenstern/
Türen. Zwei Blinksignale zeigen den Pulsmodus an, in dem der Melder nur das
Öffnen anzeigt. Um diesen Modus einzustellen, halten Sie den Sabotageschalter
beim Einsetzen der Batterie 3 bis 5 Sekunden lang gedrückt.
mag. sensor
MAG. SENSOR
ON / OFF
ON/OFF
MG ON
MG OFF
reaction
Reaktion
sofort
verzögert
tamper
Sabotage
switch Kontakt
Externe
external
1k
Sensoren
sensors
DIP-Schalter (INS/DEL) hat nur
Anschließen eines externen Sensors
An den Melder können externe Sensoren angeschlossen werden. Auf diese
Weise können mehrere Türen/Fenster gesichert oder andere Arten von verdrahteten
Meldern angeschlossen werden. Die Eingänge IN2 und TMP reagieren, wenn sie
vom GND-Anschluss getrennt werden. Der Eingang IN1 kann entweder als Öffner
oder Balanced Loop (Endwiderstand 1k) verwendet werden. Die Funktion wird
automatisch erkannt.
IN1 Wird der Anschluss IN1 von der Masse getrennt, sendet er das gleiche Signal
an die Zentrale wie wenn der Magnet vom Melder getrennt wird. Der interne
Magnetsensor kann durch den DIP-Schalter deaktiviert werden.
Die Balanced Loop Funktion kann verwendet werden, wenn ein Melder mit einem
Schließerausgang angeschlossen werden soll. Der Widerstand wird dann durch den
Schließerkontakt kurzgeschlossen und der Melder ausgelöst.
Anschlussbeispiel für Öffner- und Schließerkontakte
TMP Der Anschluss TMP sendet ein Sabotagesignal an die Zentrale, wenn er von
der Masse getrennt wird.
Hinweis: Wird einer dieser beiden Eingänge nicht verwendet, so muss er mit dem
Anschluss GND kurzgeschlossen werden.
Die maximale Kabellänge für externe Melder beträgt 3 m.
Testen des Melders
15 Minuten nach dem Schließen des Gehäuses zeigt die LED das Auslösen des Melders
an. Stärke und Qualität der Meldersignale können an der Zentrale im Errichtermodus
gemessen werden.
Batteriewechsel
Der Melder überwacht seine Batteriespannung und sendet bei zu niedriger Spannung eine
Meldung an die Zentrale, um den Errichter oder Anwender zu informieren. Der Melder
funktioniert weiterhin und zeigt jedes Auslösen mit einem Blinken seiner LED an. Der
Batteriewechsel sollte innerhalb von zwei Wochen von einem Fachmann vorgenommen
werden. An der Zentrale muss hierzu der Errichtermodus eingestellt werden.
Geben Sie gebrauchte Batterien nicht in den Hausmüll, sondern entsorgen Sie sie gemäß
den örtlichen Bestimmungen.
Entfernen des Melders aus dem System
Wenn ein Melder aus dem System entfernt wird, wird dies durch die Zentrale gemeldet. Der
Melder muss vor dem beabsichtigten Entfernen in der Zentrale gelöscht werden.
Technische Daten
Spannungsversorgung
Batterielebensdauer
Frequenz
Kommunikationsreichweite
Empfindlichkeitsbereich des eingebauten Magnetsensors
Eingänge für externe Sensoren
max. Kabellänge für externe Melder
Abmessungen
Betriebsumgebung gemäß EN 50131-1
Betriebstemperatur
eine
EN 50131-1, EN 50131-2-6, EN 50131-5-3
Klassifikation
Entspricht
Kann gemäß ERC REC 70-03 betrieben werden.
Hiermit erklärt die Firma Indexa GmbH, dass sich das Gerät in
Übereinstimmung mit den grundlegenden Anforderungen und den
anderen relevanten Vorschriften der Richtlinie 1999/5/EC befindet. Die
Original-Konformitätserklärung ist nachlesbar unter
Hinweis: Sie dürfen Verpackungsmaterial und ausgediente Batterien
oder Geräte nicht im Hausmüll entsorgen, führen Sie sie der
Wiederverwertung zu. Den zuständigen Recyclinghof bzw. die nächste
Sammelstelle erfragen Sie bei Ihrer Gemeinde.
Indexa GmbH, Paul-Böhringer-Str. 3, D-74229 Oedheim
2011_05_11
31
Overflow
Überlauf-
detector
melder
NC
Lithiumbatterie Typ LS(T)14500 AA (3,6 V 1,4 Ah)
ca. 3 Jahre bei max. 20 Aktivierungen pro Tag
868 MHz, Protokoll Oasis
ca. 300 m (freies Feld)
INP2 und TMP = Öffnerstromkreise
IN1 Öffner oder Balanced Loop (Widerstand 1k)
Magnet: 56 x 16 x 15 mm
ETSI EN 300220, EN 50130-4, EN 55022, EN 60950-1
www.indexa.de.
NO
siehe Abbildung
3 m
110 x 31 x 26 mm
II. Innenräume
-10 bis +40°C
Klasse 2
