indexa System 8000 Komponentenhandbuch Seite 30

Das 8000 Q ist eine Komponente des Systems 8000. Es dient zu
Übermittlung von Bildern zwischen einem Funkmelder mit Kamera und
einem Kommunikationsmodul des Typs 8000 Y (GSM/GPRS) oder
8000 V (LAN/TEL). Das Modul wird im Gehäuse der Zentrale
installiert.
Installation in der Zentrale
Falls Sie das Modul separat gekauft haben, sollte es zunächst wie folgt
in der System 8000 Zentrale installiert werden:
1. Die Stromversorgung der Zentrale muss unterbrochen
werden (sowohl Netzstrom als auch Batterie).
2. Stecken Sie das Modul 8000 Q (in der Zentrale) in den digitalen
Busstecker, der werkseitig für den Anschluss eines 8000 Y
vorgesehen ist.
3. Wenn Sie gleichzeitig ein Kommunikationsmodul 8000 Y
verwenden möchten, schließen Sie es an den entsprechenden
Anschluss auf dem 8000 Q an.
8000 Q Modul
JA-80Q
Haupt-
Control panel
main
platine
board
Communicator connection

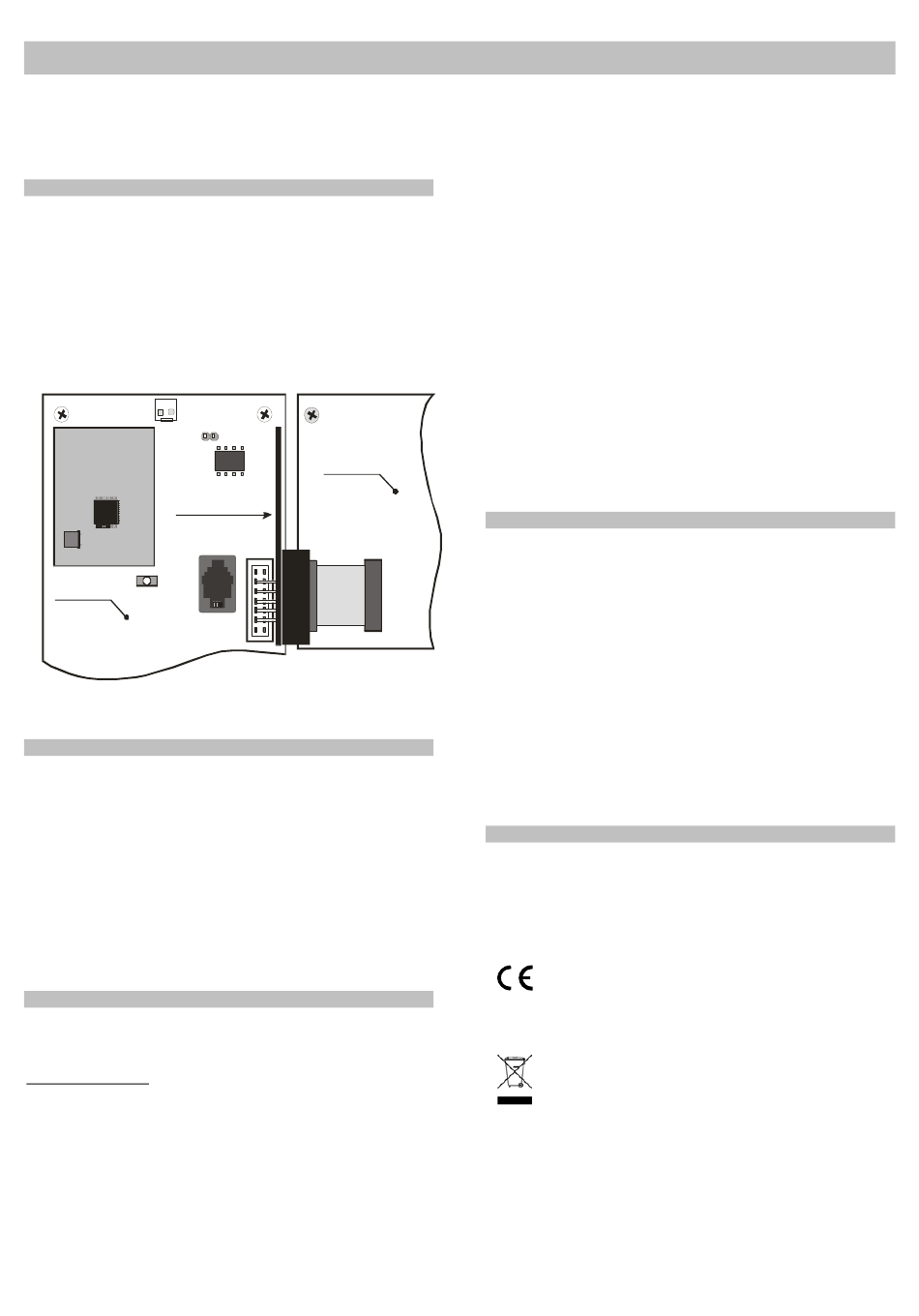

Abb. 1 Verdrahtung des Moduls
Melder mit Kamera anmelden
Die Installation sollte nur von einem Fachmann durchgeführt werden.
1. Stellen Sie an der Zentrale den Errichtermodus ein, und drücken
Sie die Taste 1, um in den Anmeldemodus zu gelangen (siehe
Bedienungsanleitung der Zentrale).
2. Melden Sie den Melder 8004 P an der Zentrale an, indem Sie seine
Batterie anschließen (siehe Bedienungsanleitung des 8004 P).
3. Verlassen Sie den Anmeldemodus an der Zentrale.
Hinweis: War der Melder bereits vor der Installation des 8000 Q an der
Zentrale angemeldet, so müssen Sie ihn nicht noch einmal am System
anmelden. Sie müssen stattdessen nur den Anmeldemodus einstellen und
ihn danach wieder verlassen. Auf diese Weise erhält das Modul alle
wichtigen Informationen von der Zentrale.
Programmieren des Kommunikationsmoduls
Für eine erfolgreiche Übermittlung der Bilder an einen Webserver mit
Bildbetrachtung muss die
Kommunikationsmodulen 8000 Y oder 8000 V programmiert werden.
Die URL-Adresse des
http://img.jablotron.cz. Die IP-Adresse ist 77.104.220.129 port 7070
Bildempfangs-Modul 8000 Q
The JA-80Y
Kommunikations
communicator
modul
board
modul e
IP-Adresse des Servers
Bildbetrachters von Jablotron
1. Stellen Sie an der Zentrale den Errichtermodus ein.
2. Programmieren Sie die erforderliche IP-Adresse zusammen mit dem
Port für den Datentransfer mit der Comlink Software (gehen Sie zu
dem Feld AES-Alarmempfangsstelle) oder durch die Eingabe der
Sequenz:
013 *8 xxx xxx xxx xxx yyyyy *0
xx..x ist eine 12-stellige IPAdresse und
y..y ist eine 5-stellige Nummer für den Port. Siehe auch
Bedienungsanleitung des Kommunikationsmoduls.
Beispiel: 013 8 077 104 220 129 7070 0
3. Verlassen Sie den Errichtermodus an der Zentrale.
Wichtiger Hinweis:
Die Einstellungen / Änderungen werden erst nach dem Verlassen des
Errichtermodus übernommen!
Die SMS mit den Informationen über ein neues Bild auf dem Server wird
an alle Telefonnummern gesendet, an die das Alarmereignis „Alarm
Sofortzone" berichtet wird.
Die SMS beinhaltet einen Link (URL), der auf das neue Bild auf dem
Server verweist. Diese Funktion steht bei 8000 Y ab Version XA61009 und
bei 8000 V ab Version XA64005 zur Verfügung.
LED-Anzeige
Nachdem die Kamera des Melders ein Bild aufgenommen hat, wird
dieses an die Zentrale übermittelt und danach über den digitalen Bus an
das Modul 8000 Q. Dies wird durch eine grüne LED angezeigt. Eine
erfolgreiche Übermittlung wird durch ein langes grünes Leuchten (2 Sek.)
bestätigt. Eine fehlerhafte Übermittlung wird durch ein schnelles grünes
Blinken am Ende der Übertragung angezeigt.
Nachdem das Bild vom Modul 8000 Q empfangen wurde, wird es über
das Kommunikationsmodul an den programmierten Webserver weiter-
geleitet. Diese Übermittlung wird durch eine rote LED auf dem Modul 8000
Q angezeigt. Eine erfolgreiche Übermittlung wird durch ein langes rotes
Leuchten (2 Sek.) bestätigt. Eine fehlerhafte Übermittlung wird durch ein
schnelles rotes Blinken am Ende der Übertragung angezeigt.
Die Übermittlung des Bildes von der Kamera zum Webserver dauert
etwa 20 Sekunden. Bei einem schwachen Signal kann eine Verzögerung
auftreten (bedingt durch das wiederholte Senden der Daten). Jedes Bild
enthält einen Zeit- und Datumsstempel (dieser Wert hängt auch von den
Einstellungen in der Zentrale ab). Die Zeitsynchronisation dauert
mindestens 60 Minuten vom Anschluss des Moduls an.
Technische Daten
Stromversorgung
Verbrauch im Stand-by-Betrieb
Betriebsumgebung gemäß EN 50131-1
Betriebstemperatur
EMC
Hiermit erklärt Indexa GmbH, dass sich das Gerät in
Übereinstimmung mit den grundlegenden Anforderungen
und den anderen relevanten Vorschriften der Richtlinie
1999/9/5/EC befindet. Die Original-Konformitätserklärung
ist nachlesbar unter www.indexa.de.
in den
Hinweis: Sie dürfen Verpackungsmaterial und ausgediente
ist
Batterien oder Geräte nicht im Hausmüll entsorgen, führen
Sie sie der Wiederverwertung zu. Den zuständigen
Recyclinghof bzw. Die nächste Sammelstelle erfragen Sie
bei Ihrer Gemeinde.
Indexa GmbH, Paul-Böhringer-Str. 3, D- 74229 Oedheim
2011_05_18
30
5 V DC (von der Zentrale)
ca. 2 mA
Klasse II Innenräume
-10 bis +40°C
EN 55022, EN 50130-4
mke52701
