indexa System 8000 Komponentenhandbuch Seite 17

Hinweis: Obwohl sich beide Melder in demselben Gehäuse befinden,
agieren sie unabhängig. Jeder hat seine eigene Adresse und seine
eigene wählbare Reaktion, die über DIP-Schalter im Melder oder im
Errichtermodus der Zentrale eingestellt werden kann.
Testen des Melders
15 Minuten nach dem Schließen des Gehäuses zeigt die LED im
Testmodus das Auslösen des Bewegungs- oder des Glasbruch-
melders an, je nachdem, was zuvor mit dem DIP-Schalter PIR/GBS
ausgewählt wurde. Die Stärke und Qualität der Meldersignale kann an
der Zentrale im Errichtermodus gemessen werden.
Ist der DIP-Schalter in der Position PIR, so zeigen kurze Blinksignale
der LED an, dass der Melder durch Bewegung ausgelöst wird. Lange
Blinksignale zeigen an, dass die Bewegungserfassung an die Zentrale
gemeldet wird.
Ist der DIP-Schalter in der Position GBS, so blinkt die LED sehr kurz,
wenn sich der Luftdruck verändert, z.B. durch ein sanftes Klopfen an
ein Fenster. Ein langes Blinksignal zeigt das Auslösen durch
Glasbruch und die Übermittlung eines Signals an die Zentrale an.
Testen und Einstellen des Glasbruchsensors:
Klopfen Sie mit Hilfe eines geeigneten Werkzeugs oder mit einer
durch Handschuhe geschützten Hand an alle Fenster, die durch
den Melder überwacht werden sollen. Das Glas sollte sich
sichtbar verformen, ohne dabei Schaden zu nehmen.
Die Verformung des Glases bewirkt eine Luftdruckveränderung im
Raum. Die LED auf dem Melder blinkt schnell. Der DIP-Schalter
muss in der Position GBS stehen.
Die Empfindlichkeit gegen Luftdruckveränderungen kann durch
ein Potentiometer auf dem Glasbruchsensor PCB in der
Gehäusevorderseite eingestellt werden. Durch Drehen im
Uhrzeigersinn wird die Empfindlichkeit erhöht. Wählen Sie keine
zu hohe Empfindlichkeit, da dies die Batterielebensdauer
verkürzen kann.
Die komplette Funktion des Glasbruchmelders kann mit einem
Glasbruchsimulator GBT-212 getestet werden. Beim Klopfen auf
das Glas erzeugt der Simulator automatisch das charakteristische
Geräusch eines Glasbruchs, um den Melder auszulösen.
Falls sich im überwachten Bereich Geräte befinden, die
Geräusche erzeugen,
Faxgeräte, Kühlschränke etc., stellen Sie sicher, dass sie keine
Geräusche erzeugen, die wie Glasbruch klingen, und dadurch
Alarm auslösen.

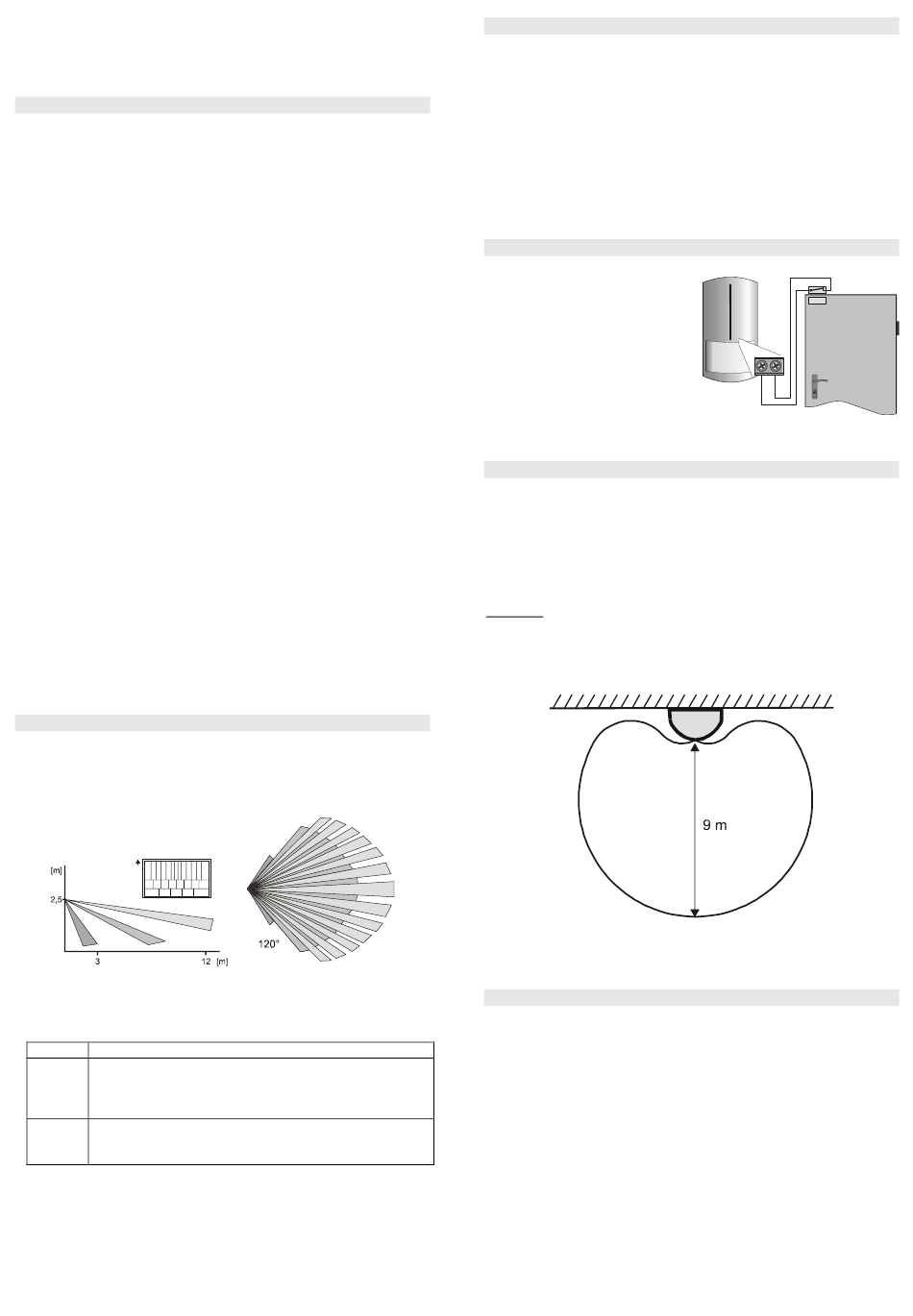

Erfassungsbereich des Bewegungsmelders
Die mitgelieferte werkseingestellte Linse deckt einen Winkel von 120°
und eine Entfernung von 12m ab. Der Bereich wird durch drei Strahlen
abgedeckt, wie in der folgenden Abbildung gezeigt.
seitliche Sicht Side view
oben
Der Erfassungsbereich kann durch optionale Linsen verändert
werden:
JS-7904 Für lange Korridore. Der mittlere Strahl deckt 20m ab.
Verwendet nur einen oberen Strahl mit einem Winkel von
120° und einer Reichweite von 12m. Der Boden wird
JS-7906
nicht überwacht, dadurch werden Bewegungen von
Kleintieren nicht erfasst.
Hat einen vertikalen Strahl, der eine Erfassungsgrenze
JS-7901 ähnlich einer Mauer formt. Beim Durchschreiten löst der
Melder aus.
Hinweis: Testen Sie nach dem Auswechseln der Linse, ob der
gewünschte Bereich überwacht wird. Eine fehlerhafte Installation der
Linse kann eine Erfassung verhindern.
wie z.B. Klimaanlagen, Heizungen,
Sicht von oben Top view
Ruhezeit des Bewegungsmelders
Um Batteriestrom zu sparen, schaltet der Bewegungsmelder 15 Minuten
nach dem Schließen des Gehäuses in den Batteriesparmodus. In diesem
Modus ist der Bewegungsmelder weiterhin zum Erfassen von
Bewegungen bereit. Die erste erfasste Bewegung wird sofort an die
Zentrale gemeldet, und in den nächsten 5 Minuten ignoriert der
Bewegungsmelder jede weitere Bewegung. Nach diesen 5 Minuten ist
der Bewegungsmelder wieder zum Erfassen von Bewegungen bereit. Die
Ruhezeit kann auf 1 Minute verkürzt werden, indem der Sabotagekontakt
während der Installation der Batterie gedrückt wird. Wird der
Sabotagekontakt nicht gedrückt, so beträgt die Ruhezeit 5 Minuten. Diese
Ruhezeit hat keinen Einfluss auf den Glasbruchsensor, der immer
bereit zum Auslösen eines Glasbruchalarms ist.
Zusätzlicher Alarmeingang
Im Melder befindet
Eingang, der unter anderem zur
Erfassung von offenen Türen oder
Fenstern verwendet werden kann.
Ein Öffnen seines Stromkreises
hat die gleiche Auswirkung wie
eine Bewegung vor dem Melder.
Die maximale Kabellänge zum
Anschließen eines Öffnersensors
an den Anschluss beträgt 3m.
Schließen Sie diese Anschlüsse
kurz, wenn der Eingang nicht benutzt wird.
Erfassungsmerkmale des Glasbruchsensors
Der Glasbruchsensor hat einen fast kugelförmigen Erfassungsbereich
und kann Glasbruch auf eine Entfernung von bis zu 9m erkennen, wie
auf der folgenden Abbildung zu sehen ist. Das Glas sollte mindestens
60 x 60 cm groß sein. Bei kleineren Größen kann der Erfassungs-
bereich kleiner sein. Nur bei Glas, das einen Teil der Wände im
Erfassungsbereich darstellt, kann Glasbruch erfasst werden. Alle Arten
von Glas können überwacht werden, einschließlich Fenstern mit
Schutzfolie.
Warnung: Diese Art von Meldern ist nicht geeignet, um Löcher zu
erkennen, die durch einen Glasschneider entstanden sind. Daher
sollten Wertgegenstände
Bewegungsmelder geschützt werden.
Erfassungsbereich des Glasbruchsensors
Batteriewechsel
Dieser Melder arbeitet mit zwei Batterien, deren Zustand regelmäßig
überprüft wird. Ist eine der Batterien leer, so wird der Anwender oder
Errichter informiert. Der Melder funktioniert weiterhin, und jede
Bewegung vor dem Melder wird durch ein kurzes Blinken der LED
angezeigt. Die Batterien sollten innerhalb von zwei Wochen im
Errichtermodus durch einen Fachmann ersetzt werden.
Nach dem Ersetzen der Batterien benötigt der Melder zwei Minuten,
um sich zu stabilisieren. Während dieser Zeit leuchtet die LED ständig.
Testen Sie nach dem Batteriewechsel die Funktion beider Sensoren.
Geben Sie leere Batterien nicht in den Hausmüll, sondern entsorgen
Sie sie gemäß den örtlichen Bestimmungen.
17
sich ein
in der Nähe von Fenstern
Sicht von oben
durch
