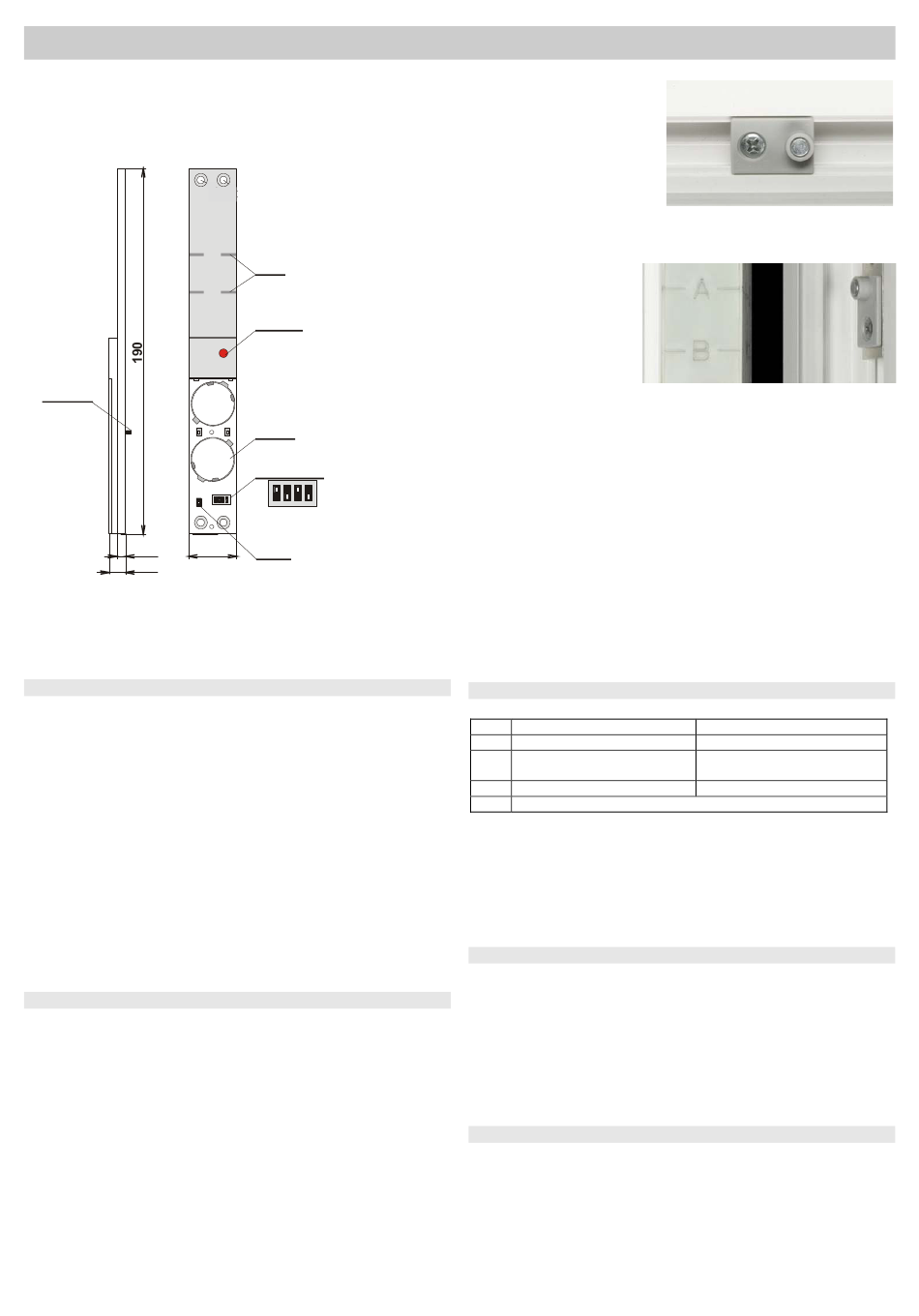

indexa System 8000 Komponentenhandbuch Seite 32

Der 8002 M ist eine Komponente des Alarmsystems SYSTEM 8000. Er
reagiert auf das Öffnen von Türen, Fenstern etc.. Er kann auf Kunststoff-
oder Holzrahmen befestigt werden und ist für die meisten Beschläge
geeignet. Der batteriebetriebene
Funkprotokoll SYSTEM 8000.
rear
Sabotage-
tamper
Kontakte
sensors
CR 2354
CR 2354
5
10
LED-Anzeige – 15 Minuten nach dem Schließen des Batteriefachdeckels
zeigt die LED ein Auslösen des Melders an (ein blinkendes Licht
signalisiert das Öffnen eines Fensters, ein dauerhaft leuchtendes Licht
signalisiert das Auslösen der beiden Sabotagekontakte).
Vor der Installation
Die Installation sollte nur von einem autorisierten Errichter durchgeführt
werden.
Der Melder darf nicht verbogen oder auf andere Weise deformiert
werden, da er sonst beschädigt werden könnte.
Der 8002 M sollte in einer Lücke zwischen den beweglichen und den
unbeweglichen Teilen eines Fensters oder einer Tür installiert werden, wo
sich der Schließmechanismus eines Beschlags befindet.
In der Praxis gibt es unterschiedliche Tür- und Fensterrahmen sowie
Beschläge. Daher sollte vor der Installation geprüft werden, ob der Melder
zu der jeweiligen Tür bzw. dem Fenster passt. In einen Holzrahmen mit
einem zu engen Profil kann für gewöhnlich eine Kerbe für den Melder
gefräst werden.
Der 8002 M reagiert auf das Entfernen seiner Magneteinheit. Die
Elektronik sollte auf dem unbeweglichen Teil der Tür bzw. des Fensters
installiert werden und der Magnet auf dem beweglichen Teil. Passt der
mitgelieferte Magnet nicht genau zur Bauweise der Tür bzw. des
Fensters, so können Sie beim Hersteller der Tür/des Fensters einen
geeigneten Magnet bestellen. Alternativ können Sie die Position des
Magnets mit Hilfe eines geeigneten Sockels anpassen.
Installation
1. Finden Sie eine geeignete Stelle für den Melder, so dass der Magnet
bei geschlossener Tür
Markierungslinien A oder B ausgerichtet ist. Durch das Öffnen der
Tür/des Fensters sollte sich der Abstand zwischen Magnet und
Melder um mindestens 2cm vergrößern.
2. Installieren Sie den Melder nicht direkt auf einem Metallrahmen, da
Metall die Funktion des
kommunikation beeinträchtigt. Platzieren Sie in diesem Fall den
Melder an der Seite der Tür/des Fensters, an der sich das Scharnier
befindet. Installieren Sie den Melder auch nicht an der Unterseite der
Tür bzw. des Fensters, da sich dort Kondenswasser ansammeln
könnte.
Öffnungsmelder zum Einbau 8002 M
Melder kommuniziert
fixing
holes
Markierung für
A
adjustment
Justierung
lines
B
LED
LED
Anzeige
indicator
+
3V
Batterie
battery
+
DIP-Schalter
DIP switches
3V
ON
ON
OFF
1 2 3 4
1 2 3 4
cover
Sabotage-
tamper
Kontakt
25 switch
bzw. Fenster nach
Magnetsensors sowie
3. Schrauben
Magnet
beweglichen
über das
Fensters, wie auf dem
folgenden Bild dargestellt.
Falls die
Rahmen
verwenden
nicht-metallischen Sockel.
4. Öffnen Sie den Batteriefachdeckel, und schrauben Sie den Melder
so an, dass der Magnet bei geschlossener Tür bzw. Fenster nach
einer der Markierungslinien A oder B ausgerichtet ist (siehe folgende
Abbildung).
Sie die
nicht zu fest an, da
sonst das Kunststoff-
gehäuse des Melders
beschädigt
könnte.
5. Sie können die mit-
gelieferten
sockel verwenden, um sicherzustellen, dass die Montagestelle für
den Melder eben ist. Nach der Installation muss mindestens einer
der Sabotagekontakte auf der Rückseite des Melders geschlossen
(heruntergedrückt) sein.
6. Prüfen Sie vorsichtig, ob der Melder (Magnet) das Schließen der
Tür/des Fensters nicht behindert.
7. Wenn alles in Ordnung ist, können Sie die Funktion des Melders
konfigurieren (siehe DIP-Schalter).
8. Stellen Sie an der Zentrale (oder an einem Empfänger) den
Anmeldemodus ein. Danach setzen Sie Batterien in den Melder ein
und schrauben den Batteriefachdeckel fest (2 Schrauben). Nach
dem Anschließen der Batterie sendet der Melder ein Anmeldesignal.
Es dauert bis zu 10 Sekunden, bis der Melder auf das Entfernen/
Schließen
Sabotagekontakte reagiert.
9. Nachdem der Melder angemeldet wurde, können Sie seine Funktion
testen. An der Zentrale sollten Sie auch die Stärke des Funksignals
kontrollieren.
DIP-Schalter
Unter dem Batteriefachdeckel befinden sich vier DIP-Schalter:
Nr.
1 Sabotagekontakte AUS
2 Status der Tür/des Fensters
wird ständig angezeigt
3*** Aus-/Eingangsverzögerung
4
Werkseitig vorgenommene Einstellungen sind fett gedruckt
* Um einen Einbruch zu erkennen, sollte der Schalter auf ON stehen.
** Schalterstellung ON (nur Öffnen der Tür/des Fensters wird angezeigt) ist für
Schlafräume geeignet, wo die Fenster während des Überwachungs-
zeitraums zum Lüften geöffnet sind.
*** Diese Einstellung gilt, wenn der Melder an einer SYSTEM 8000 Zentrale
angemeldet ist, in der für die Adresse des Melders eine natürliche
Reaktion programmiert wurde.
Funktion des Melders
Steht der DIP-Schalter Nr. 2 auf OFF, so signalisiert der Melder, ob die
Tür/das Fenster geöffnet ist. Wird der Melder in Verbindung mit einem
SYSTEM 8000 System verwendet und das System wird scharfgeschaltet,
während die Tür/das Fenster geöffnet ist, so wird der Melder ignoriert.
Wird jedoch die Tür/das Fenster geschlossen, während das System
einer der
scharfgeschaltet ist, so löst ein späteres Öffnen einen Alarm aus. Dies ist
auch der Fall, wenn mit einer Schnur am Tür-/Fenstergriff gezogen wird.
Wenn der Status der Tür/des Fensters nicht ständig an der Tastatur
angezeigt werden soll, muss der DIP-Schalter Nr.2 auf ON gestellt
werden. Dann wird nur das Öffnen der Tür/des Fensters angezeigt.
die Funk-
Batteriewechsel
Der Melder überwacht die Batteriespannung und sendet bei zu niedriger
Spannung einen Bericht an die Zentrale, um den Errichter oder Benutzer zu
informieren. Der Melder funktioniert weiterhin, die Batterien sollten jedoch
innerhalb von zwei Wochen ersetzt werden. Ersetzen Sie immer beide
Batterien. Wir empfehlen die Verwendung hochwertiger Markenbatterien
(z.B. Panasonic). Nach dem Ersetzen der Batterien sollte die Funktion des
Melders getestet werden.
Geben Sie gebrauchte Batterien nicht in den Hausmüll, sondern entsorgen
Sie diese gemäß den örtlichen Bestimmungen.
32
Sie den
auf den
Teil des
Kerbe im
zu groß ist,
Sie einen
Ziehen
Schrauben
werden
Montage-
des Magnets oder das
OFF
Sabotagekontakte EIN*
Nur Öffnen der Tür/des Fensters
wird angezeigt **
Sofortalarm
Keine Funktion
Drücken/Loslassen der
ON
