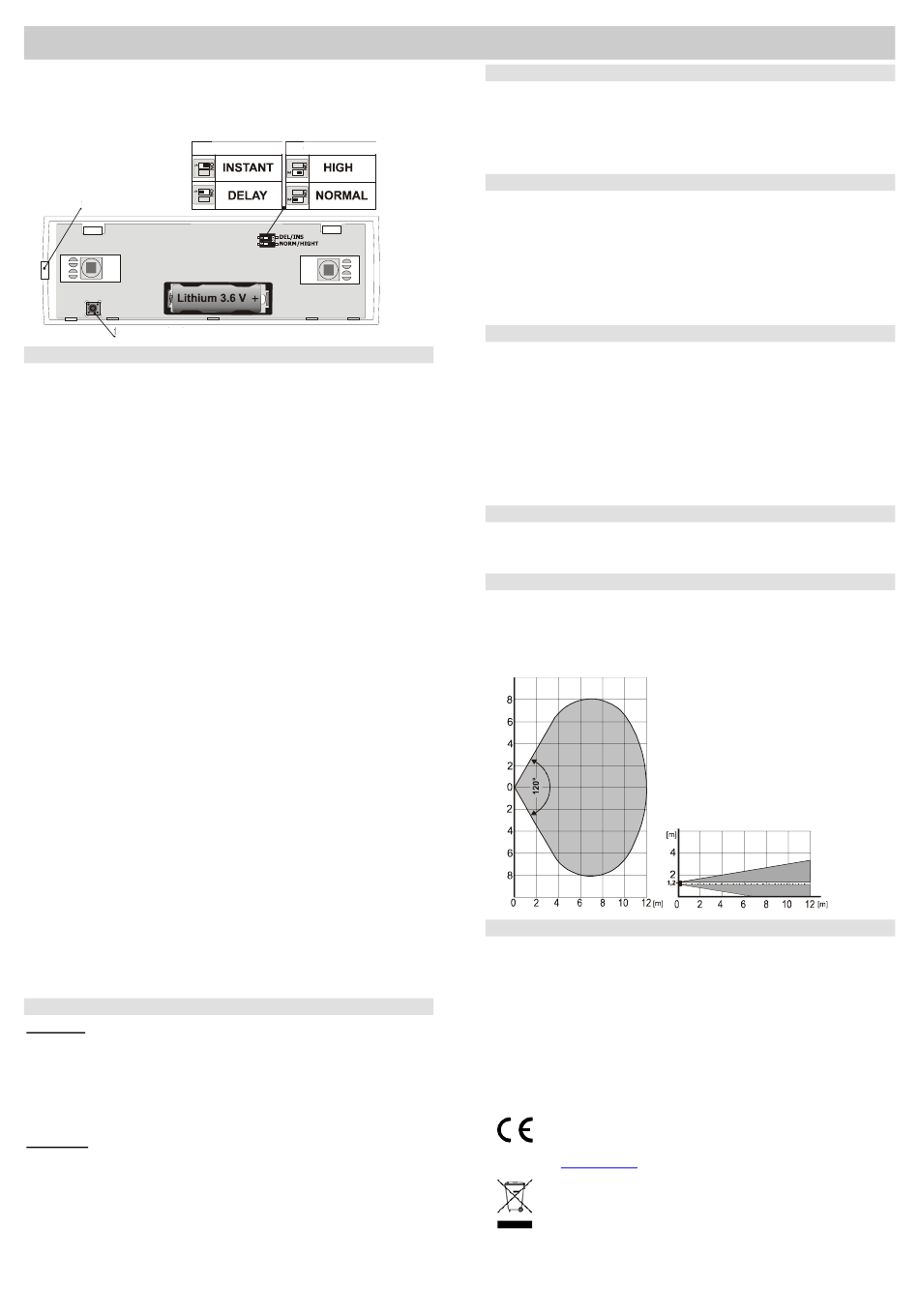

indexa System 8000 Komponentenhandbuch Seite 25

2 - Zonen - Funk-Bewegungsmelder 8006 P
Der 8006 P ist eine Komponente des Alarmsystems 8000. Er erkennt
menschliche Bewegungen in Gebäuden. Durch die Erfassung in zwei
Zonen reagiert der Bewegungsmelder
Bewegungen von Tieren. Der batteriebetriebene Melder kommuniziert über
das Funkprotokoll des Systems 8000.
Arretierung
Sabotagekontakt
Installation
Die Installation sollte nur von einem Fachmann durchgeführt werden. Der
Melder kann an einer Wand oder in der Ecke eines Raumes montiert
werden. Die Installationshöhe sollte ca. 120 cm über dem Boden
betragen. Objekte, die ihre Temperatur schnell ändern (Elektroradiatoren,
Gasheizgeräte etc.) sollten sich nicht im Erfassungsbereich befinden.
Bewegliche Objekte mit einer Temperatur, die der menschlichen ähnlich ist
(z.B. Gardinen, die sich über einem Heizkörper bewegen), sollten ebenfalls
nicht im Erfassungsbereich vorhanden sein. Richten Sie den Melder nicht
auf Fenster oder Lampen aus, und installieren Sie ihn nicht an zugigen
Stellen (z.B. neben Ventilatoren, Belüftungslöchern oder undichten Türen
etc.).
Der Erfassungsbereich sollte nicht durch Hindernisse blockiert werden und
der Melder sollte nicht in der Nähe von Metallgegenständen installiert
werden, da diese die Funkkommunikation beeinträchtigen könnten.
1. Öffnen Sie das Meldergehäuse (indem Sie auf die Lasche drücken) –
achten Sie darauf, dass Sie die PIR-Sensoren im Inneren des Melders
nicht berühren und die halbkreisförmige Antenne nicht beschädigen.
2. Entfernen Sie die Platine – sie ist mit zwei Laschen befestigt.
3. Drücken Sie die vorgestanzten Löcher für Kabel und Schrauben
durch (mindestens eine Schraube sollte sich im Sabotagebereich
befinden).
4. Schrauben Sie die Gehäuserückseite an die Wand, ca. 120 cm über
dem Boden (senkrecht, mit der Lasche nach unten).
5. Setzen Sie die Platine wieder an der ursprünglichen Stelle ein (mit
der Antenne an der Lasche).
6. Schließen Sie die Batterie noch nicht an und lassen Sie das
Gehäuse geöffnet. Gehen Sie nun nach der Installationsanleitung der
Zentrale (des Empfängers) vor.
Grundsätzliche Vorgehensweise:
a. Stellen Sie an der Zentrale den Errichtermodus ein, und drücken
Sie die Taste "1", um den Anmeldemodus aufzurufen.
b. Legen Sie eine Batterie in den
Anmeldevorgang zu starten.
c. Verlassen Sie den Anmeldemodus durch Drücken der Taste "#".
7. Um der Norm EN 50131-2-2 zu entsprechen muss die Lasche
durch die mitgelieferte Schraube fixiert werden.
Falls Sie den Melder mit einer bereits angeschlossenen Batterie anmelden
möchten, nehmen Sie die Batterie zuerst heraus und drücken Sie kurz den
Sabotageschalter (um eventuell vorhandene Restspannung zu entladen).
Schließen Sie dann die Batterie wieder an, um die Anmeldung
durchzuführen.
Sobald die Batterie wieder angeschlossen ist, benötigt der Melder ca.
1 Minute, um sich zu stabilisieren. Seine Anzeige leuchtet während
dieser Zeit permanent.
DIP-Schalter
Schalter 1: DEL / INS definiert, ob der Melder einen Gebäudeeingang mit Ein-/
Ausgangsverzögerung überwacht (Position DEL). In Position INS löst der
Melder einen Sofortalarm an einer scharfgeschalteten Alarmzentrale aus. Die
Verwendung dieses Schalters ist nur sinnvoll, wenn der Melder zusammen mit
einer Alarmzentrale verwendet wird und die Reaktion natürlich eingestellt ist.
Wenn an der Zentrale eine andere Reaktion eingestellt wurde oder der Melder
mit einem Empfänger 8002-UC oder 8002-AC verwendet wird, wird der Schalter
nicht benötigt.
Schalter 2: NORM / HIGH legt die Immunität gegen Fehlalarme fest. Die
Position NORM kombiniert eine sehr hohe Immunität mit einer schnellen
Reaktion des Sensors. Der Melder wird aktiviert, sobald er Bewegungen in der
ersten und innerhalb von 3 Sekunden in der zweiten Zone erfasst. Die Position
HIGH erhöht die Immunität des Sensors auf Kosten der Geschwindigkeit (sie
wird bei problematischen Installationen verwendet). Der Melder wird aktiviert,
wenn innerhalb von 10 Sekunden zwei NORM Aktivierungen stattfinden.
Warnung: Die häufigste Ursache von Fehlalarmen ist eine falsche
Positionierung des Melders.
Der Melder sendet immer ein Sabotagesignal, wenn das Gehäuse
entfernt wird.
weniger empfindlich
Reaktion Erkennung
Melder ein, um den
Testen des Melders
Die Anzeige zeigt die Aktivierung des Melders bis 15 Minuten nach dem
auf
Schließen des Gehäuses an. Eine Bewegung in einer Zone wird durch ein
kurzes Blinken der Anzeige signalisiert. Bewegungen in beiden Zonen – ein
Alarm – werden durch ein längeres Leuchten angezeigt. Stärke und
Qualität der Meldersignale können im Errichtermodus der Zentrale
gemessen werden.
5 Minuten / 1 Minute Ruhezeit
Um Batteriespannung zu sparen, schaltet der Melder 15 Minuten nach dem
Schließen des Gehäuses in den Batteriesparmodus. Sobald der Melder eine
Bewegung erfasst, informiert er die Zentrale und ignoriert alle Bewegungen
in den nächsten 5 Minuten (Ruhezeit). Nach dieser Zeit überwacht der
Melder den Erfassungsbereich bis zur nächsten Bewegung.
Die Ruhezeit kann auf 1 Minute verkürzt werden, indem der Sabotage-
schalter während des Einsetzens der Batterie gedrückt gehalten wird (wenn
Sie die Batterie installieren, ohne den Sabotageschalter zu drücken, wird
eine 5-minütige Ruhezeit eingestellt).
Ersetzen der Batterie
Der Melder überwacht seine Batteriespannung und informiert bei zu niedriger
Spannung den Errichter oder Benutzer. Der Melder funktioniert weiterhin und
zeigt jede erfasste Bewegung durch ein kurzes Blinken seiner LED an. Die
Batterie sollte dennoch innerhalb von zwei Wochen im Errichtermodus durch
einen Fachmann ersetzt werden. Nach dem Batteriewechsel benötigt der
Melder ca. 60 Sekunden, um sich zu stabilisieren – seine Anzeige leuchtet
während dieser Zeit permanent. Falls die Anzeige nicht leuchtet, sollten Sie die
Funktion des Melders überprüfen.
Wird eine schwache Batterie in den Melder eingelegt, so blinkt seine
Anzeige ca. 60 Sekunden lang. Danach funktioniert der Melder, er sendet
jedoch eine Batteriewarnung.
Entfernen des Melders aus dem System
Wenn ein Melder entfernt wird, meldet dies das System. Der Melder muss
in der Zentrale entfernt (gelöscht) werden, oder ein Bypass muss vor dem
absichtlichen Entfernen ausgeführt werden.
Erfassungsbereich
Der Melder hat zwei Erfassungszonen, von denen jede einen Winkel von
120° und eine Entfernung von 12 m abdeckt. Die imaginäre Trennungs-
linie zwischen den beiden Zonen wird durch die Installationshöhe des
Melders festgelegt. Die empfohlene Installationshöhe beträgt ca. 120 cm.
Erfassungsbereich von oben
Top view
Technische Daten
Spannungsversorgung
Typische Batterielebensdauer
Frequenz
Kommunikationsreichweite
Empfohlene Installationshöhe
Erfassungswinkel/Erfassungsreichweite
Betriebsumgebung gemäß EN 50131-1
Betriebstemperatur
Abmessungen, Gewicht
EN 50131-1,CLC/TS EN 50131-2-2, EN 50131-5-3 Klassifikation:
Entspricht
Kann gemäß ERC REC 70-03 betrieben werden.
Hiermit
Übereinstimmung mit den grundlegenden Anforderungen und den
anderen relevanten Vorschriften der Richtlinie 1999/9/5/EC
befindet. Die Original-Konformitätserklärung ist nachlesbar unter
www.indexa.de.
Hinweis: Sie dürfen Verpackungsmaterial und ausgediente
Batterien oder Geräte nicht im Hausmüll entsorgen, führen Sie sie
der Wiederverwertung zu. Den zuständigen Recyclinghof bzw. Die
nächste Sammelstelle erfragen Sie bei Ihrer Gemeinde.
Indexa GmbH, Paul-Böhringer-Str. 3, D- 74229 Oedheim
2011_03_01
25
Seitliche Ansicht
Side view
Lithiumbatterie Typ LS(T)14500 (3,6V AA / 2 Ah)
ca. 3 Jahre (5 Min. Ruhezeit)
ca. 300 m (freies Feld)
1,2 m über dem Boden
120° / 12 m (mit Basislinse)
180 x 60 x 55 mm, 200 g
ETSI EN 300220, EN 50130-4, EN 55022, EN 60950-1
erklärt Indexa GmbH, dass sich
868 MHz
II. Innenräume
-10 bis +40 °C
Klasse 2
das Gerät in
