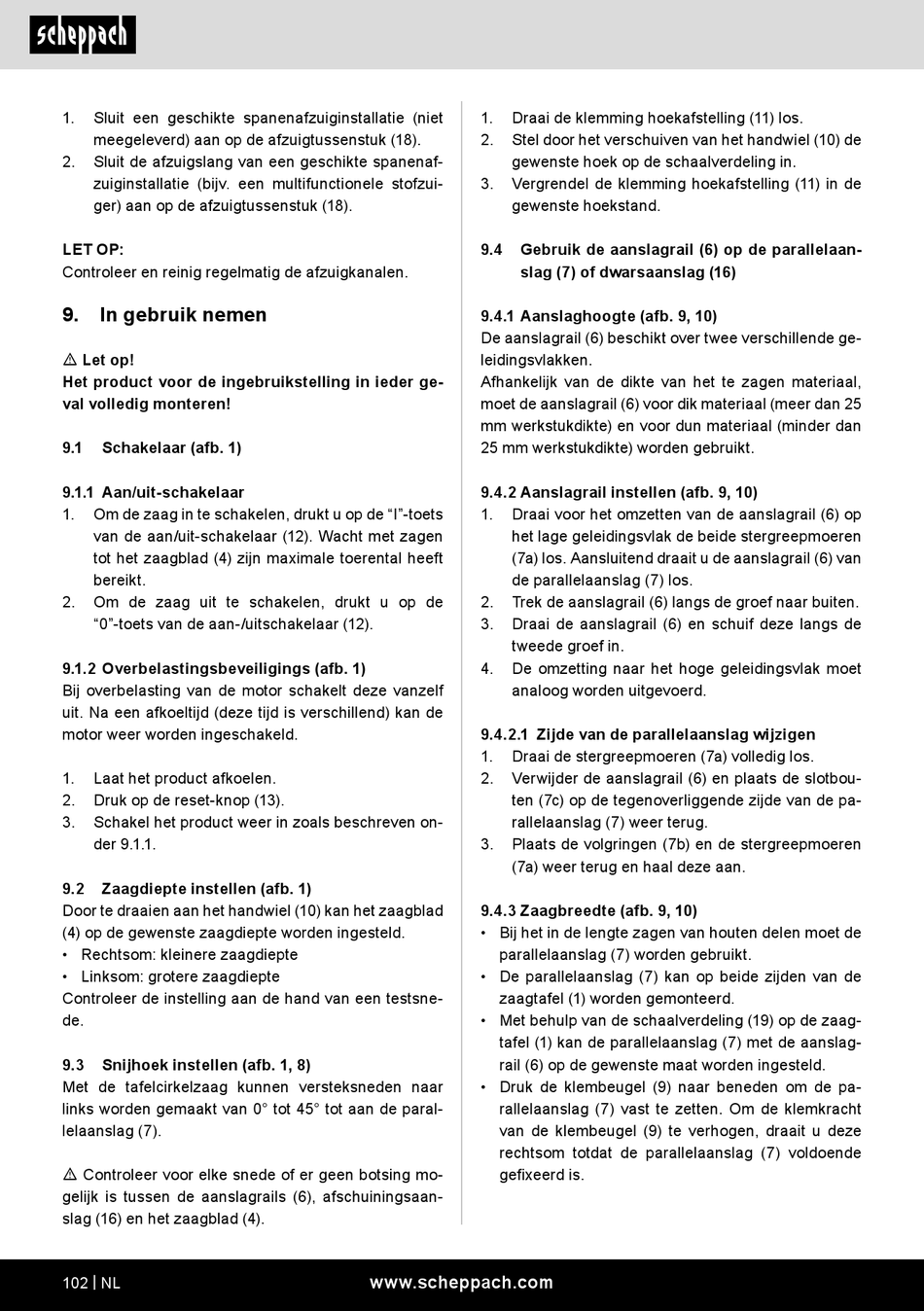

Scheppach HS210 Originalbetriebsanleitung Seite 102

1. Sluit een geschikte spanenafzuiginstallatie (niet
meegeleverd) aan op de afzuigtussenstuk (18).
2. Sluit de afzuigslang van een geschikte spanenaf-
zuiginstallatie (bijv. een multifunctionele stofzui-
ger) aan op de afzuigtussenstuk (18).
LET OP:
Controleer en reinig regelmatig de afzuigkanalen.
9. In gebruik nemen
m Let op!
Het product voor de ingebruikstelling in ieder ge-
val volledig monteren!
9.1 Schakelaar (afb. 1)
9.1.1 Aan/uit-schakelaar
1. Om de zaag in te schakelen, drukt u op de "I"-toets
van de aan/uit-schakelaar (12). Wacht met zagen
tot het zaagblad (4) zijn maximale toerental heeft
bereikt.
2. Om de zaag uit te schakelen, drukt u op de
"0"-toets van de aan-/uitschakelaar (12).
9.1.2 Overbelastingsbeveiligings (afb. 1)
Bij overbelasting van de motor schakelt deze vanzelf
uit. Na een afkoeltijd (deze tijd is verschillend) kan de
motor weer worden ingeschakeld.
1. Laat het product afkoelen.
2. Druk op de reset-knop (13).
3. Schakel het product weer in zoals beschreven on-
der 9.1.1.
9.2 Zaagdiepte instellen (afb. 1)
Door te draaien aan het handwiel (10) kan het zaagblad
(4) op de gewenste zaagdiepte worden ingesteld.
• Rechtsom: kleinere zaagdiepte
• Linksom: grotere zaagdiepte
Controleer de instelling aan de hand van een testsne-
de.
9.3 Snijhoek instellen (afb. 1, 8)
Met de tafelcirkelzaag kunnen versteksneden naar
links worden gemaakt van 0° tot 45° tot aan de paral-
lelaanslag (7).
m Controleer voor elke snede of er geen botsing mo-
gelijk is tussen de aanslagrails (6), afschuiningsaan-
slag (16) en het zaagblad (4).
102 | NL
1. Draai de klemming hoekafstelling (11) los.
2. Stel door het verschuiven van het handwiel (10) de
gewenste hoek op de schaalverdeling in.
3. Vergrendel de klemming hoekafstelling (11) in de
gewenste hoekstand.
9.4 Gebruik de aanslagrail (6) op de parallelaan-
slag (7) of dwarsaanslag (16)
9.4.1 Aanslaghoogte (afb. 9, 10)
De aanslagrail (6) beschikt over twee verschillende ge-
leidingsvlakken.
Afhankelijk van de dikte van het te zagen materiaal,
moet de aanslagrail (6) voor dik materiaal (meer dan 25
mm werkstukdikte) en voor dun materiaal (minder dan
25 mm werkstukdikte) worden gebruikt.
9.4.2 Aanslagrail instellen (afb. 9, 10)
1. Draai voor het omzetten van de aanslagrail (6) op
het lage geleidingsvlak de beide stergreepmoeren
(7a) los. Aansluitend draait u de aanslagrail (6) van
de parallelaanslag (7) los.
2. Trek de aanslagrail (6) langs de groef naar buiten.
3. Draai de aanslagrail (6) en schuif deze langs de
tweede groef in.
4. De omzetting naar het hoge geleidingsvlak moet
analoog worden uitgevoerd.
9.4.2.1 Zijde van de parallelaanslag wijzigen
1. Draai de stergreepmoeren (7a) volledig los.
2. Verwijder de aanslagrail (6) en plaats de slotbou-
ten (7c) op de tegenoverliggende zijde van de pa-
rallelaanslag (7) weer terug.
3. Plaats de volgringen (7b) en de stergreepmoeren
(7a) weer terug en haal deze aan.
9.4.3 Zaagbreedte (afb. 9, 10)
• Bij het in de lengte zagen van houten delen moet de
parallelaanslag (7) worden gebruikt.
• De parallelaanslag (7) kan op beide zijden van de
zaagtafel (1) worden gemonteerd.
• Met behulp van de schaalverdeling (19) op de zaag-
tafel (1) kan de parallelaanslag (7) met de aanslag-
rail (6) op de gewenste maat worden ingesteld.
• Druk de klembeugel (9) naar beneden om de pa-
rallelaanslag (7) vast te zetten. Om de klemkracht
van de klembeugel (9) te verhogen, draait u deze
rechtsom totdat de parallelaanslag (7) voldoende
gefixeerd is.
