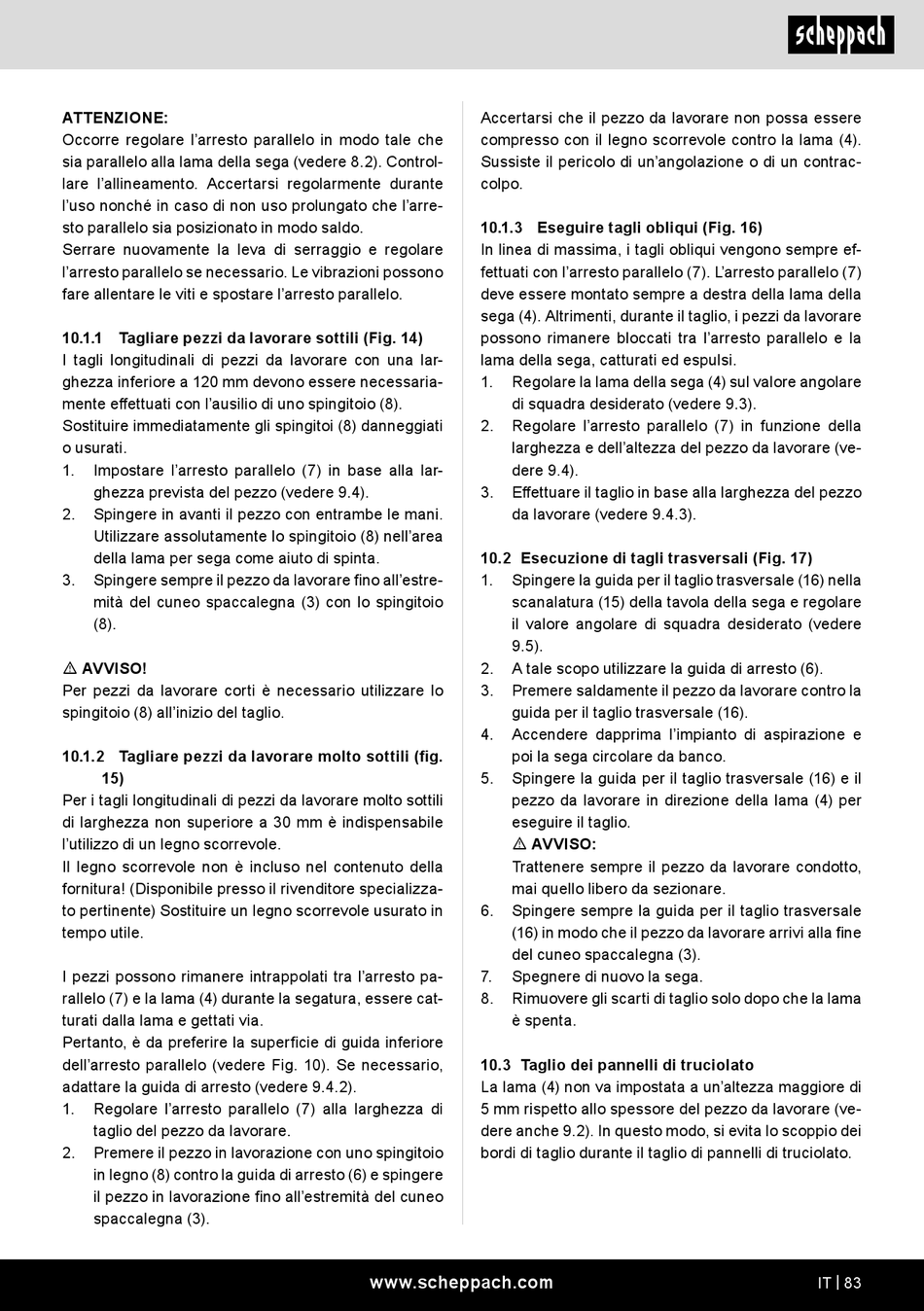

Scheppach HS210 Originalbetriebsanleitung Seite 83

ATTENZIONE:
Occorre regolare l'arresto parallelo in modo tale che
sia parallelo alla lama della sega (vedere 8.2). Control-
lare l'allineamento. Accertarsi regolarmente durante
l'uso nonché in caso di non uso prolungato che l'arre-
sto parallelo sia posizionato in modo saldo.
Serrare nuovamente la leva di serraggio e regolare
l'arresto parallelo se necessario. Le vibrazioni possono
fare allentare le viti e spostare l'arresto parallelo.
10.1.1 Tagliare pezzi da lavorare sottili (Fig. 14)
I tagli longitudinali di pezzi da lavorare con una lar-
ghezza inferiore a 120 mm devono essere necessaria-
mente effettuati con l'ausilio di uno spingitoio (8).
Sostituire immediatamente gli spingitoi (8) danneggiati
o usurati.
1. Impostare l'arresto parallelo (7) in base alla lar-
ghezza prevista del pezzo (vedere 9.4).
2. Spingere in avanti il pezzo con entrambe le mani.
Utilizzare assolutamente lo spingitoio (8) nell'area
della lama per sega come aiuto di spinta.
3. Spingere sempre il pezzo da lavorare fino all'estre-
mità del cuneo spaccalegna (3) con lo spingitoio
(8).
m AVVISO!
Per pezzi da lavorare corti è necessario utilizzare lo
spingitoio (8) all'inizio del taglio.
10.1.2 Tagliare pezzi da lavorare molto sottili (fig.
15)
Per i tagli longitudinali di pezzi da lavorare molto sottili
di larghezza non superiore a 30 mm è indispensabile
l'utilizzo di un legno scorrevole.
Il legno scorrevole non è incluso nel contenuto della
fornitura! (Disponibile presso il rivenditore specializza-
to pertinente) Sostituire un legno scorrevole usurato in
tempo utile.
I pezzi possono rimanere intrappolati tra l'arresto pa-
rallelo (7) e la lama (4) durante la segatura, essere cat-
turati dalla lama e gettati via.
Pertanto, è da preferire la superficie di guida inferiore
dell'arresto parallelo (vedere Fig. 10). Se necessario,
adattare la guida di arresto (vedere 9.4.2).
1. Regolare l'arresto parallelo (7) alla larghezza di
taglio del pezzo da lavorare.
2. Premere il pezzo in lavorazione con uno spingitoio
in legno (8) contro la guida di arresto (6) e spingere
il pezzo in lavorazione fino all'estremità del cuneo
spaccalegna (3).
Accertarsi che il pezzo da lavorare non possa essere
compresso con il legno scorrevole contro la lama (4).
Sussiste il pericolo di un'angolazione o di un contrac-
colpo.
10.1.3 Eseguire tagli obliqui (Fig. 16)
In linea di massima, i tagli obliqui vengono sempre ef-
fettuati con l'arresto parallelo (7). L'arresto parallelo (7)
deve essere montato sempre a destra della lama della
sega (4). Altrimenti, durante il taglio, i pezzi da lavorare
possono rimanere bloccati tra l'arresto parallelo e la
lama della sega, catturati ed espulsi.
1. Regolare la lama della sega (4) sul valore angolare
di squadra desiderato (vedere 9.3).
2. Regolare l'arresto parallelo (7) in funzione della
larghezza e dell'altezza del pezzo da lavorare (ve-
dere 9.4).
3. Effettuare il taglio in base alla larghezza del pezzo
da lavorare (vedere 9.4.3).
10.2 Esecuzione di tagli trasversali (Fig. 17)
1. Spingere la guida per il taglio trasversale (16) nella
scanalatura (15) della tavola della sega e regolare
il valore angolare di squadra desiderato (vedere
9.5).
2. A tale scopo utilizzare la guida di arresto (6).
3. Premere saldamente il pezzo da lavorare contro la
guida per il taglio trasversale (16).
4. Accendere dapprima l'impianto di aspirazione e
poi la sega circolare da banco.
5. Spingere la guida per il taglio trasversale (16) e il
pezzo da lavorare in direzione della lama (4) per
eseguire il taglio.
m AVVISO:
Trattenere sempre il pezzo da lavorare condotto,
mai quello libero da sezionare.
6. Spingere sempre la guida per il taglio trasversale
(16) in modo che il pezzo da lavorare arrivi alla fine
del cuneo spaccalegna (3).
7. Spegnere di nuovo la sega.
8. Rimuovere gli scarti di taglio solo dopo che la lama
è spenta.
10.3 Taglio dei pannelli di truciolato
La lama (4) non va impostata a un'altezza maggiore di
5 mm rispetto allo spessore del pezzo da lavorare (ve-
dere anche 9.2). In questo modo, si evita lo scoppio dei
bordi di taglio durante il taglio di pannelli di truciolato.
www.scheppach.com IT | 83
