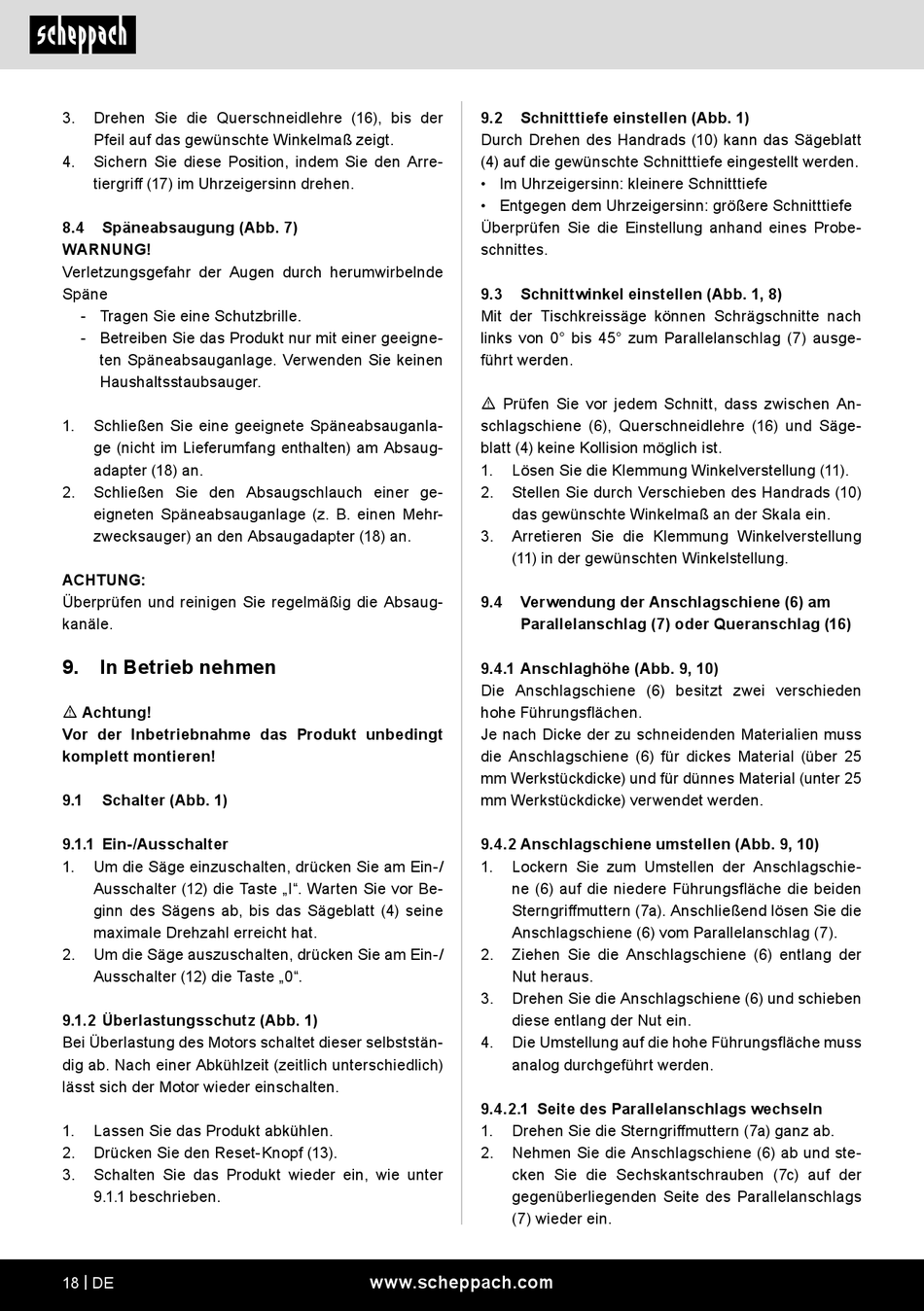

3.
Drehen Sie die Querschneidlehre (16), bis der
Pfeil auf das gewünschte Winkelmaß zeigt.
4.
Sichern Sie diese Position, indem Sie den Arre-
tiergriff (17) im Uhrzeigersinn drehen.
8.4
Späneabsaugung (Abb. 7)
WARNUNG!
Verletzungsgefahr der Augen durch herumwirbelnde
Späne
- Tragen Sie eine Schutzbrille.
- Betreiben Sie das Produkt nur mit einer geeigne-
ten Späneabsauganlage. Verwenden Sie keinen
Haushaltsstaubsauger.
1.
Schließen Sie eine geeignete Späneabsauganla-
ge (nicht im Lieferumfang enthalten) am Absaug-
adapter (18) an.
2.
Schließen Sie den Absaugschlauch einer ge-
eigneten Späneabsauganlage (z. B. einen Mehr-
zwecksauger) an den Absaugadapter (18) an.
ACHTUNG:
Überprüfen und reinigen Sie regelmäßig die Absaug-
kanäle.
9.
In Betrieb nehmen
m Achtung!
Vor der Inbetriebnahme das Produkt unbedingt
komplett montieren!
9.1
Schalter (Abb. 1)
9.1.1 Ein-/Ausschalter
1.
Um die Säge einzuschalten, drücken Sie am Ein-/
Ausschalter (12) die Taste „I". Warten Sie vor Be-
ginn des Sägens ab, bis das Sägeblatt (4) seine
maximale Drehzahl erreicht hat.
2.
Um die Säge auszuschalten, drücken Sie am Ein-/
Ausschalter (12) die Taste „0".
9.1.2 Überlastungsschutz (Abb. 1)
Bei Überlastung des Motors schaltet dieser selbststän-
dig ab. Nach einer Abkühlzeit (zeitlich unterschiedlich)
lässt sich der Motor wieder einschalten.
1.
Lassen Sie das Produkt abkühlen.
2.
Drücken Sie den Reset-Knopf (13).
3.
Schalten Sie das Produkt wieder ein, wie unter
9.1.1 beschrieben.
18 | DE
9.2
Schnitttiefe einstellen (Abb. 1)
Durch Drehen des Handrads (10) kann das Sägeblatt
(4) auf die gewünschte Schnitttiefe eingestellt werden.
• Im Uhrzeigersinn: kleinere Schnitttiefe
• Entgegen dem Uhrzeigersinn: größere Schnitttiefe
Überprüfen Sie die Einstellung anhand eines Probe-
schnittes.
9.3
Schnittwinkel einstellen (Abb. 1, 8)
Mit der Tischkreissäge können Schrägschnitte nach
links von 0° bis 45° zum Parallelanschlag (7) ausge-
führt werden.
m Prüfen Sie vor jedem Schnitt, dass zwischen An-
schlagschiene (6), Querschneidlehre (16) und Säge-
blatt (4) keine Kollision möglich ist.
1.
Lösen Sie die Klemmung Winkelverstellung (11).
2.
Stellen Sie durch Verschieben des Handrads (10)
das gewünschte Winkelmaß an der Skala ein.
3.
Arretieren Sie die Klemmung Winkelverstellung
(11) in der gewünschten Winkelstellung.
9.4
Verwendung der Anschlagschiene (6) am
Parallelanschlag (7) oder Queranschlag (16)
9.4.1 Anschlaghöhe (Abb. 9, 10)
Die Anschlagschiene (6) besitzt zwei verschieden
hohe Führungsflächen.
Je nach Dicke der zu schneidenden Materialien muss
die Anschlagschiene (6) für dickes Material (über 25
mm Werkstückdicke) und für dünnes Material (unter 25
mm Werkstückdicke) verwendet werden.
9.4.2 Anschlagschiene umstellen (Abb. 9, 10)
1.
Lockern Sie zum Umstellen der Anschlagschie-
ne (6) auf die niedere Führungsfläche die beiden
Sterngriffmuttern (7a). Anschließend lösen Sie die
Anschlagschiene (6) vom Parallelanschlag (7).
2.
Ziehen Sie die Anschlagschiene (6) entlang der
Nut heraus.
3.
Drehen Sie die Anschlagschiene (6) und schieben
diese entlang der Nut ein.
4.
Die Umstellung auf die hohe Führungsfläche muss
analog durchgeführt werden.
9.4.2.1 Seite des Parallelanschlags wechseln
1.
Drehen Sie die Sterngriffmuttern (7a) ganz ab.
2.
Nehmen Sie die Anschlagschiene (6) ab und ste-
cken Sie die Sechskantschrauben (7c) auf der
gegenüberliegenden Seite des Parallelanschlags
(7) wieder ein.
