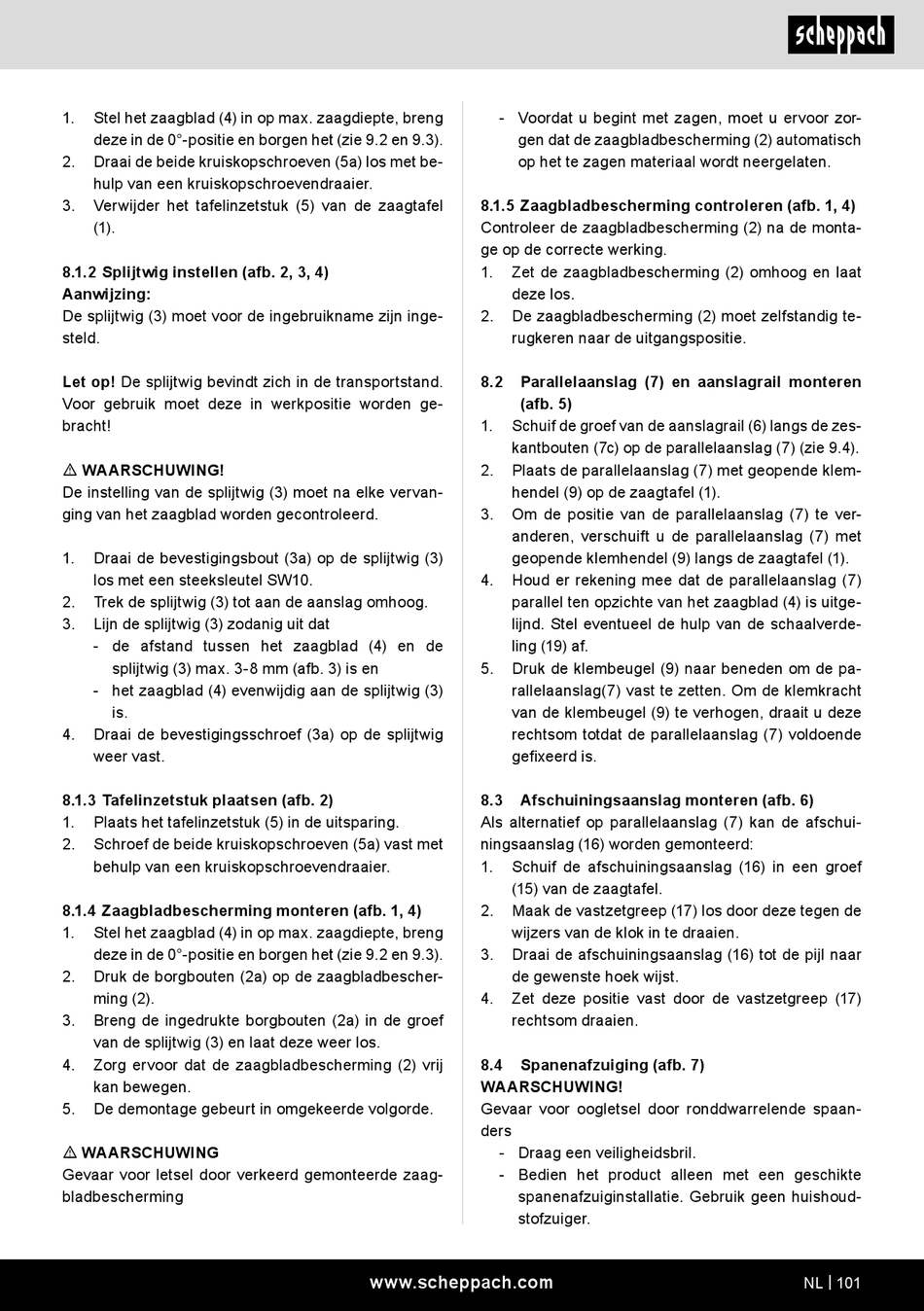

1.
Stel het zaagblad (4) in op max. zaagdiepte, breng
deze in de 0°-positie en borgen het (zie 9.2 en 9.3).
2.
Draai de beide kruiskopschroeven (5a) los met be-
hulp van een kruiskopschroevendraaier.
3.
Verwijder het tafelinzetstuk (5) van de zaagtafel
(1).
8.1.2 Splijtwig instellen (afb. 2, 3, 4)
Aanwijzing:
De splijtwig (3) moet voor de ingebruikname zijn inge-
steld.
Let op! De splijtwig bevindt zich in de transportstand.
Voor gebruik moet deze in werkpositie worden ge-
bracht!
m WAARSCHUWING!
De instelling van de splijtwig (3) moet na elke vervan-
ging van het zaagblad worden gecontroleerd.
1.
Draai de bevestigingsbout (3a) op de splijtwig (3)
los met een steeksleutel SW10.
2.
Trek de splijtwig (3) tot aan de aanslag omhoog.
3.
Lijn de splijtwig (3) zodanig uit dat
- de afstand tussen het zaagblad (4) en de
splijtwig (3) max. 3-8 mm (afb. 3) is en
- het zaagblad (4) evenwijdig aan de splijtwig (3)
is.
4.
Draai de bevestigingsschroef (3a) op de splijtwig
weer vast.
8.1.3 Tafelinzetstuk plaatsen (afb. 2)
1.
Plaats het tafelinzetstuk (5) in de uitsparing.
2.
Schroef de beide kruiskopschroeven (5a) vast met
behulp van een kruiskopschroevendraaier.
8.1.4 Zaagbladbescherming monteren (afb. 1, 4)
1.
Stel het zaagblad (4) in op max. zaagdiepte, breng
deze in de 0°-positie en borgen het (zie 9.2 en 9.3).
2.
Druk de borgbouten (2a) op de zaagbladbescher-
ming (2).
3.
Breng de ingedrukte borgbouten (2a) in de groef
van de splijtwig (3) en laat deze weer los.
4.
Zorg ervoor dat de zaagbladbescherming (2) vrij
kan bewegen.
5.
De demontage gebeurt in omgekeerde volgorde.
m WAARSCHUWING
Gevaar voor letsel door verkeerd gemonteerde zaag-
bladbescherming
- Voordat u begint met zagen, moet u ervoor zor-
gen dat de zaagbladbescherming (2) automatisch
op het te zagen materiaal wordt neergelaten.
8.1.5 Zaagbladbescherming controleren (afb. 1, 4)
Controleer de zaagbladbescherming (2) na de monta-
ge op de correcte werking.
1.
Zet de zaagbladbescherming (2) omhoog en laat
deze los.
2.
De zaagbladbescherming (2) moet zelfstandig te-
rugkeren naar de uitgangspositie.
8.2
Parallelaanslag (7) en aanslagrail monteren
(afb. 5)
1.
Schuif de groef van de aanslagrail (6) langs de zes-
kantbouten (7c) op de parallelaanslag (7) (zie 9.4).
2.
Plaats de parallelaanslag (7) met geopende klem-
hendel (9) op de zaagtafel (1).
3.
Om de positie van de parallelaanslag (7) te ver-
anderen, verschuift u de parallelaanslag (7) met
geopende klemhendel (9) langs de zaagtafel (1).
4.
Houd er rekening mee dat de parallelaanslag (7)
parallel ten opzichte van het zaagblad (4) is uitge-
lijnd. Stel eventueel de hulp van de schaalverde-
ling (19) af.
5.
Druk de klembeugel (9) naar beneden om de pa-
rallelaanslag(7) vast te zetten. Om de klemkracht
van de klembeugel (9) te verhogen, draait u deze
rechtsom totdat de parallelaanslag (7) voldoende
gefixeerd is.
8.3
Afschuiningsaanslag monteren (afb. 6)
Als alternatief op parallelaanslag (7) kan de afschui-
ningsaanslag (16) worden gemonteerd:
1.
Schuif de afschuiningsaanslag (16) in een groef
(15) van de zaagtafel.
2.
Maak de vastzetgreep (17) los door deze tegen de
wijzers van de klok in te draaien.
3.
Draai de afschuiningsaanslag (16) tot de pijl naar
de gewenste hoek wijst.
4.
Zet deze positie vast door de vastzetgreep (17)
rechtsom draaien.
8.4
Spanenafzuiging (afb. 7)
WAARSCHUWING!
Gevaar voor oogletsel door ronddwarrelende spaan-
ders
- Draag een veiligheidsbril.
- Bedien het product alleen met een geschikte
spanenafzuiginstallatie. Gebruik geen huishoud-
stofzuiger.
www.scheppach.com
NL | 101
