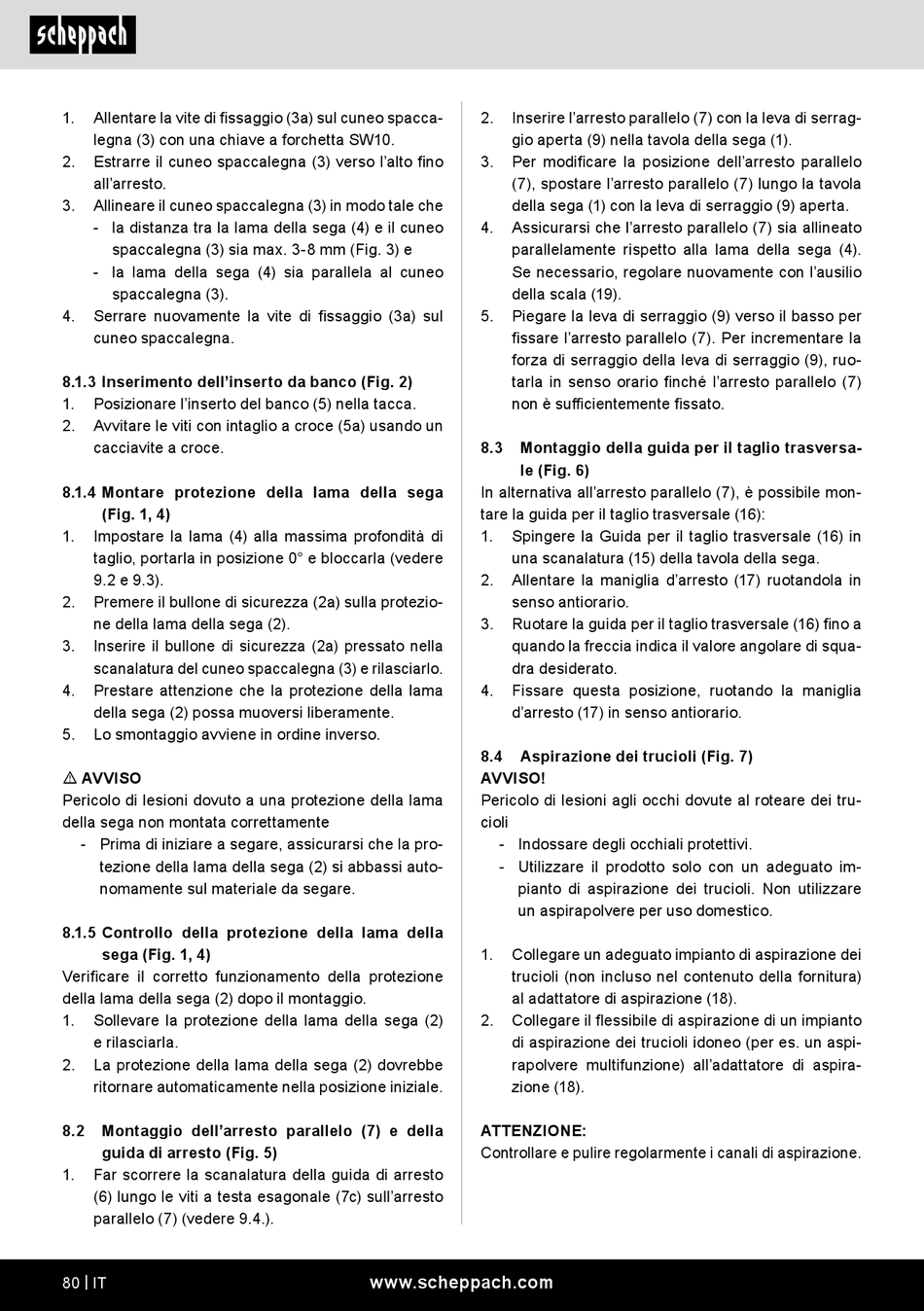

1. Allentare la vite di fissaggio (3a) sul cuneo spacca-
legna (3) con una chiave a forchetta SW10.
2. Estrarre il cuneo spaccalegna (3) verso l'alto fino
all'arresto.
3. Allineare il cuneo spaccalegna (3) in modo tale che
- la distanza tra la lama della sega (4) e il cuneo
spaccalegna (3) sia max. 3-8 mm (Fig. 3) e
- la lama della sega (4) sia parallela al cuneo
spaccalegna (3).
4. Serrare nuovamente la vite di fissaggio (3a) sul
cuneo spaccalegna.
8.1.3 Inserimento dell'inserto da banco (Fig. 2)
1. Posizionare l'inserto del banco (5) nella tacca.
2. Avvitare le viti con intaglio a croce (5a) usando un
cacciavite a croce.
8.1.4 Montare protezione della lama della sega
(Fig. 1, 4)
1. Impostare la lama (4) alla massima profondità di
taglio, portarla in posizione 0° e bloccarla (vedere
9.2 e 9.3).
2. Premere il bullone di sicurezza (2a) sulla protezio-
ne della lama della sega (2).
3. Inserire il bullone di sicurezza (2a) pressato nella
scanalatura del cuneo spaccalegna (3) e rilasciarlo.
4. Prestare attenzione che la protezione della lama
della sega (2) possa muoversi liberamente.
5. Lo smontaggio avviene in ordine inverso.
m AVVISO
Pericolo di lesioni dovuto a una protezione della lama
della sega non montata correttamente
- Prima di iniziare a segare, assicurarsi che la pro-
tezione della lama della sega (2) si abbassi auto-
nomamente sul materiale da segare.
8.1.5 Controllo della protezione della lama della
sega (Fig. 1, 4)
Verificare il corretto funzionamento della protezione
della lama della sega (2) dopo il montaggio.
1. Sollevare la protezione della lama della sega (2)
e rilasciarla.
2. La protezione della lama della sega (2) dovrebbe
ritornare automaticamente nella posizione iniziale.
8.2 Montaggio dell'arresto parallelo (7) e della
guida di arresto (Fig. 5)
1. Far scorrere la scanalatura della guida di arresto
(6) lungo le viti a testa esagonale (7c) sull'arresto
parallelo (7) (vedere 9.4.).
80 | IT
2. Inserire l'arresto parallelo (7) con la leva di serrag-
gio aperta (9) nella tavola della sega (1).
3. Per modificare la posizione dell'arresto parallelo
(7), spostare l'arresto parallelo (7) lungo la tavola
della sega (1) con la leva di serraggio (9) aperta.
4. Assicurarsi che l'arresto parallelo (7) sia allineato
parallelamente rispetto alla lama della sega (4).
Se necessario, regolare nuovamente con l'ausilio
della scala (19).
5. Piegare la leva di serraggio (9) verso il basso per
fissare l'arresto parallelo (7). Per incrementare la
forza di serraggio della leva di serraggio (9), ruo-
tarla in senso orario finché l'arresto parallelo (7)
non è sufficientemente fissato.
8.3 Montaggio della guida per il taglio trasversa-
le (Fig. 6)
In alternativa all'arresto parallelo (7), è possibile mon-
tare la guida per il taglio trasversale (16):
1. Spingere la Guida per il taglio trasversale (16) in
una scanalatura (15) della tavola della sega.
2. Allentare la maniglia d'arresto (17) ruotandola in
senso antiorario.
3. Ruotare la guida per il taglio trasversale (16) fino a
quando la freccia indica il valore angolare di squa-
dra desiderato.
4. Fissare questa posizione, ruotando la maniglia
d'arresto (17) in senso antiorario.
8.4 Aspirazione dei trucioli (Fig. 7)
AVVISO!
Pericolo di lesioni agli occhi dovute al roteare dei tru-
cioli
- Indossare degli occhiali protettivi.
- Utilizzare il prodotto solo con un adeguato im-
pianto di aspirazione dei trucioli. Non utilizzare
un aspirapolvere per uso domestico.
1. Collegare un adeguato impianto di aspirazione dei
trucioli (non incluso nel contenuto della fornitura)
al adattatore di aspirazione (18).
2. Collegare il flessibile di aspirazione di un impianto
di aspirazione dei trucioli idoneo (per es. un aspi-
rapolvere multifunzione) all'adattatore di aspira-
zione (18).
ATTENZIONE:
Controllare e pulire regolarmente i canali di aspirazione.
