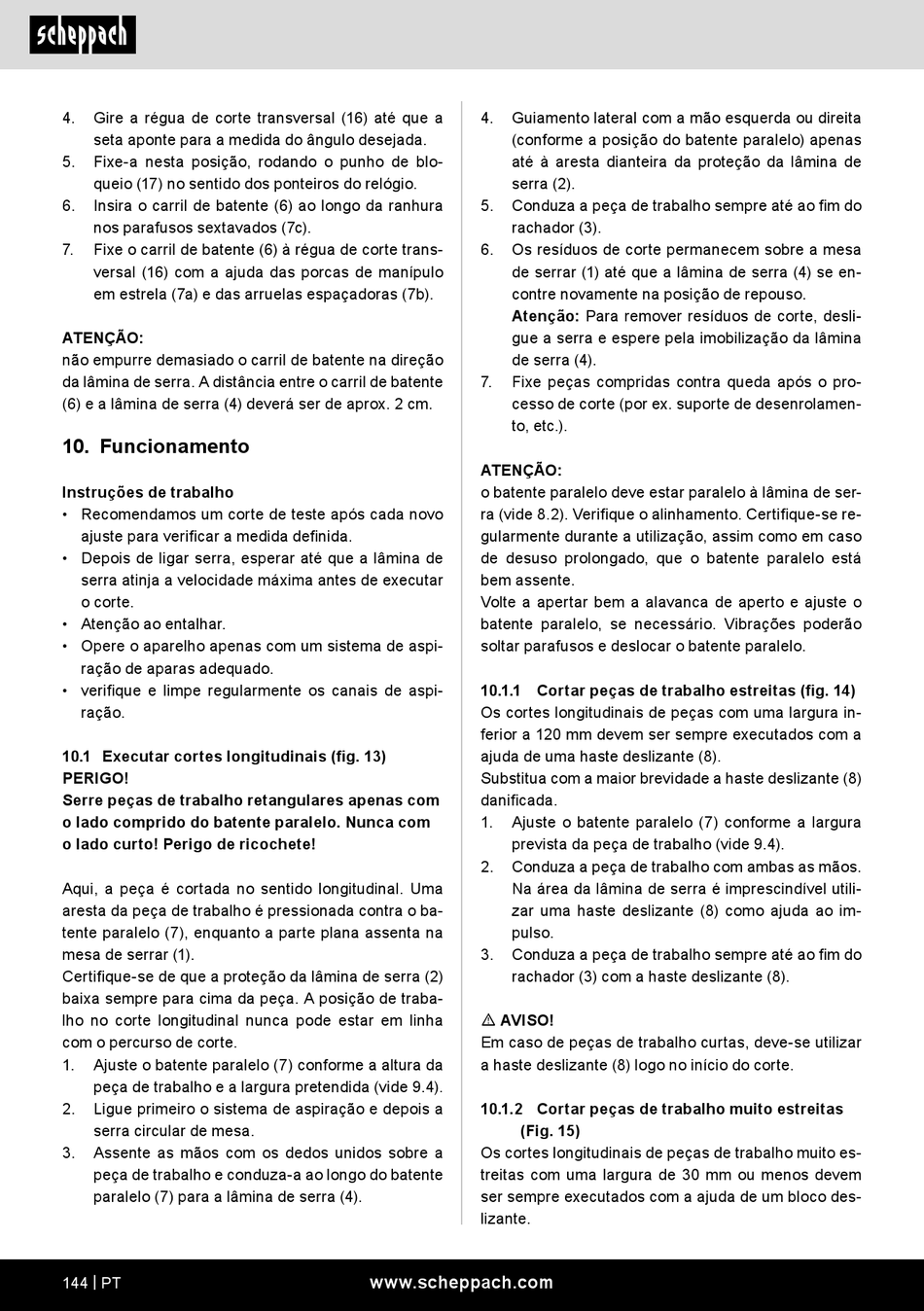

4. Gire a régua de corte transversal (16) até que a
seta aponte para a medida do ângulo desejada.
5. Fixe-a nesta posição, rodando o punho de blo-
queio (17) no sentido dos ponteiros do relógio.
6. Insira o carril de batente (6) ao longo da ranhura
nos parafusos sextavados (7c).
7. Fixe o carril de batente (6) à régua de corte trans-
versal (16) com a ajuda das porcas de manípulo
em estrela (7a) e das arruelas espaçadoras (7b).
ATENÇÃO:
não empurre demasiado o carril de batente na direção
da lâmina de serra. A distância entre o carril de batente
(6) e a lâmina de serra (4) deverá ser de aprox. 2 cm.
10. Funcionamento
Instruções de trabalho
• Recomendamos um corte de teste após cada novo
ajuste para verificar a medida definida.
• Depois de ligar serra, esperar até que a lâmina de
serra atinja a velocidade máxima antes de executar
o corte.
• Atenção ao entalhar.
• Opere o aparelho apenas com um sistema de aspi-
ração de aparas adequado.
• verifique e limpe regularmente os canais de aspi-
ração.
10.1 Executar cortes longitudinais (fig. 13)
PERIGO!
Serre peças de trabalho retangulares apenas com
o lado comprido do batente paralelo. Nunca com
o lado curto! Perigo de ricochete!
Aqui, a peça é cortada no sentido longitudinal. Uma
aresta da peça de trabalho é pressionada contra o ba-
tente paralelo (7), enquanto a parte plana assenta na
mesa de serrar (1).
Certifique-se de que a proteção da lâmina de serra (2)
baixa sempre para cima da peça. A posição de traba-
lho no corte longitudinal nunca pode estar em linha
com o percurso de corte.
1. Ajuste o batente paralelo (7) conforme a altura da
peça de trabalho e a largura pretendida (vide 9.4).
2. Ligue primeiro o sistema de aspiração e depois a
serra circular de mesa.
3. Assente as mãos com os dedos unidos sobre a
peça de trabalho e conduza-a ao longo do batente
paralelo (7) para a lâmina de serra (4).
144 | PT
4. Guiamento lateral com a mão esquerda ou direita
(conforme a posição do batente paralelo) apenas
até à aresta dianteira da proteção da lâmina de
serra (2).
5. Conduza a peça de trabalho sempre até ao fim do
rachador (3).
6. Os resíduos de corte permanecem sobre a mesa
de serrar (1) até que a lâmina de serra (4) se en-
contre novamente na posição de repouso.
Atenção: Para remover resíduos de corte, desli-
gue a serra e espere pela imobilização da lâmina
de serra (4).
7. Fixe peças compridas contra queda após o pro-
cesso de corte (por ex. suporte de desenrolamen-
to, etc.).
ATENÇÃO:
o batente paralelo deve estar paralelo à lâmina de ser-
ra (vide 8.2). Verifique o alinhamento. Certifique-se re-
gularmente durante a utilização, assim como em caso
de desuso prolongado, que o batente paralelo está
bem assente.
Volte a apertar bem a alavanca de aperto e ajuste o
batente paralelo, se necessário. Vibrações poderão
soltar parafusos e deslocar o batente paralelo.
10.1.1 Cortar peças de trabalho estreitas (fig. 14)
Os cortes longitudinais de peças com uma largura in-
ferior a 120 mm devem ser sempre executados com a
ajuda de uma haste deslizante (8).
Substitua com a maior brevidade a haste deslizante (8)
danificada.
1. Ajuste o batente paralelo (7) conforme a largura
prevista da peça de trabalho (vide 9.4).
2. Conduza a peça de trabalho com ambas as mãos.
Na área da lâmina de serra é imprescindível utili-
zar uma haste deslizante (8) como ajuda ao im-
pulso.
3. Conduza a peça de trabalho sempre até ao fim do
rachador (3) com a haste deslizante (8).
m AVISO!
Em caso de peças de trabalho curtas, deve-se utilizar
a haste deslizante (8) logo no início do corte.
10.1.2 Cortar peças de trabalho muito estreitas
(Fig. 15)
Os cortes longitudinais de peças de trabalho muito es-
treitas com uma largura de 30 mm ou menos devem
ser sempre executados com a ajuda de um bloco des-
lizante.
