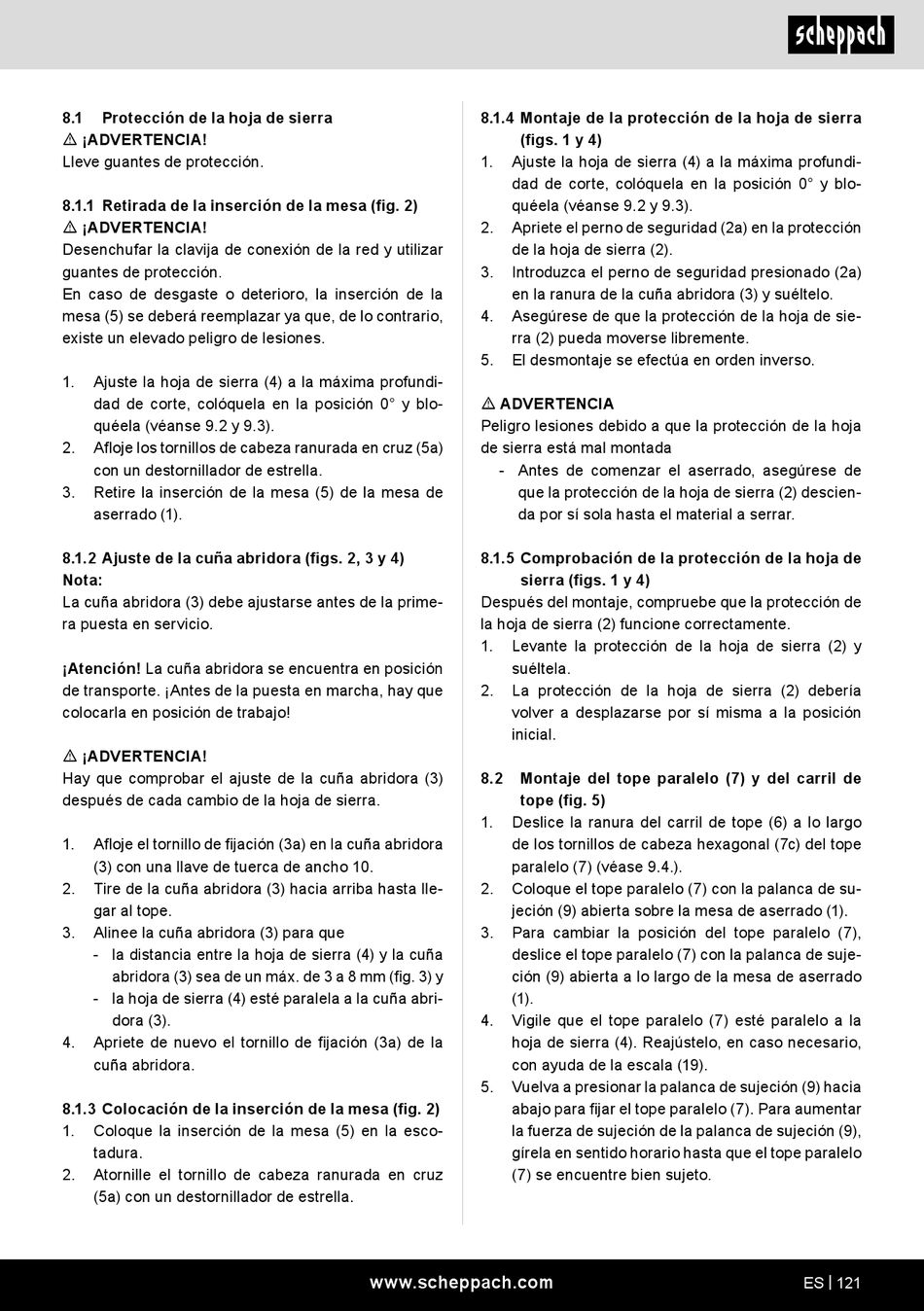

8.1 Protección de la hoja de sierra
m ¡ADVERTENCIA!
Lleve guantes de protección.
8.1.1 Retirada de la inserción de la mesa (fig. 2)
m ¡ADVERTENCIA!
Desenchufar la clavija de conexión de la red y utilizar
guantes de protección.
En caso de desgaste o deterioro, la inserción de la
mesa (5) se deberá reemplazar ya que, de lo contrario,
existe un elevado peligro de lesiones.
1. Ajuste la hoja de sierra (4) a la máxima profundi-
dad de corte, colóquela en la posición 0° y blo-
quéela (véanse 9.2 y 9.3).
2. Afloje los tornillos de cabeza ranurada en cruz (5a)
con un destornillador de estrella.
3. Retire la inserción de la mesa (5) de la mesa de
aserrado (1).
8.1.2 Ajuste de la cuña abridora (figs. 2, 3 y 4)
Nota:
La cuña abridora (3) debe ajustarse antes de la prime-
ra puesta en servicio.
¡Atención! La cuña abridora se encuentra en posición
de transporte. ¡Antes de la puesta en marcha, hay que
colocarla en posición de trabajo!
m ¡ADVERTENCIA!
Hay que comprobar el ajuste de la cuña abridora (3)
después de cada cambio de la hoja de sierra.
1. Afloje el tornillo de fijación (3a) en la cuña abridora
(3) con una llave de tuerca de ancho 10.
2. Tire de la cuña abridora (3) hacia arriba hasta lle-
gar al tope.
3. Alinee la cuña abridora (3) para que
- la distancia entre la hoja de sierra (4) y la cuña
abridora (3) sea de un máx. de 3 a 8 mm (fig. 3) y
- la hoja de sierra (4) esté paralela a la cuña abri-
dora (3).
4. Apriete de nuevo el tornillo de fijación (3a) de la
cuña abridora.
8.1.3 Colocación de la inserción de la mesa (fig. 2)
1. Coloque la inserción de la mesa (5) en la esco-
tadura.
2. Atornille el tornillo de cabeza ranurada en cruz
(5a) con un destornillador de estrella.
8.1.4 Montaje de la protección de la hoja de sierra
(figs. 1 y 4)
1. Ajuste la hoja de sierra (4) a la máxima profundi-
dad de corte, colóquela en la posición 0° y blo-
quéela (véanse 9.2 y 9.3).
2. Apriete el perno de seguridad (2a) en la protección
de la hoja de sierra (2).
3. Introduzca el perno de seguridad presionado (2a)
en la ranura de la cuña abridora (3) y suéltelo.
4. Asegúrese de que la protección de la hoja de sie-
rra (2) pueda moverse libremente.
5. El desmontaje se efectúa en orden inverso.
m ADVERTENCIA
Peligro lesiones debido a que la protección de la hoja
de sierra está mal montada
- Antes de comenzar el aserrado, asegúrese de
que la protección de la hoja de sierra (2) descien-
da por sí sola hasta el material a serrar.
8.1.5 Comprobación de la protección de la hoja de
sierra (figs. 1 y 4)
Después del montaje, compruebe que la protección de
la hoja de sierra (2) funcione correctamente.
1. Levante la protección de la hoja de sierra (2) y
suéltela.
2. La protección de la hoja de sierra (2) debería
volver a desplazarse por sí misma a la posición
inicial.
8.2 Montaje del tope paralelo (7) y del carril de
tope (fig. 5)
1. Deslice la ranura del carril de tope (6) a lo largo
de los tornillos de cabeza hexagonal (7c) del tope
paralelo (7) (véase 9.4.).
2. Coloque el tope paralelo (7) con la palanca de su-
jeción (9) abierta sobre la mesa de aserrado (1).
3. Para cambiar la posición del tope paralelo (7),
deslice el tope paralelo (7) con la palanca de suje-
ción (9) abierta a lo largo de la mesa de aserrado
(1).
4. Vigile que el tope paralelo (7) esté paralelo a la
hoja de sierra (4). Reajústelo, en caso necesario,
con ayuda de la escala (19).
5. Vuelva a presionar la palanca de sujeción (9) hacia
abajo para fijar el tope paralelo (7). Para aumentar
la fuerza de sujeción de la palanca de sujeción (9),
gírela en sentido horario hasta que el tope paralelo
(7) se encuentre bien sujeto.
