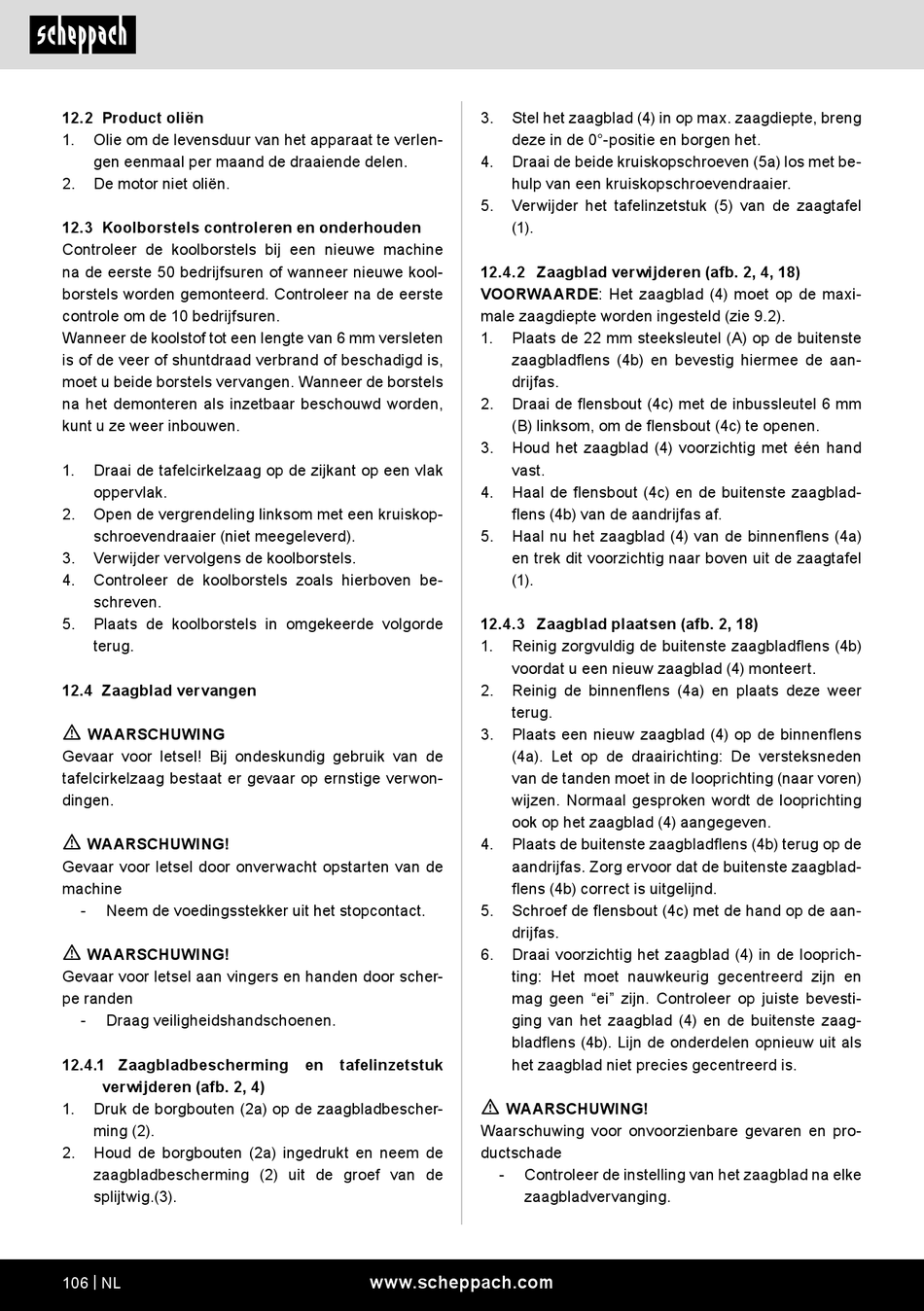

12.2 Product oliën
1.
Olie om de levensduur van het apparaat te verlen-
gen eenmaal per maand de draaiende delen.
2.
De motor niet oliën.
12.3 Koolborstels controleren en onderhouden
Controleer de koolborstels bij een nieuwe machine
na de eerste 50 bedrijfsuren of wanneer nieuwe kool-
borstels worden gemonteerd. Controleer na de eerste
controle om de 10 bedrijfsuren.
Wanneer de koolstof tot een lengte van 6 mm versleten
is of de veer of shuntdraad verbrand of beschadigd is,
moet u beide borstels vervangen. Wanneer de borstels
na het demonteren als inzetbaar beschouwd worden,
kunt u ze weer inbouwen.
1.
Draai de tafelcirkelzaag op de zijkant op een vlak
oppervlak.
2.
Open de vergrendeling linksom met een kruiskop-
schroevendraaier (niet meegeleverd).
3.
Verwijder vervolgens de koolborstels.
4.
Controleer de koolborstels zoals hierboven be-
schreven.
5.
Plaats de koolborstels in omgekeerde volgorde
terug.
12.4 Zaagblad vervangen
m
WAARSCHUWING
Gevaar voor letsel! Bij ondeskundig gebruik van de
tafelcirkelzaag bestaat er gevaar op ernstige verwon-
dingen.
m
WAARSCHUWING!
Gevaar voor letsel door onverwacht opstarten van de
machine
-
Neem de voedingsstekker uit het stopcontact.
m
WAARSCHUWING!
Gevaar voor letsel aan vingers en handen door scher-
pe randen
-
Draag veiligheidshandschoenen.
12.4.1 Zaagbladbescherming
verwijderen (afb. 2, 4)
1.
Druk de borgbouten (2a) op de zaagbladbescher-
ming (2).
2.
Houd de borgbouten (2a) ingedrukt en neem de
zaagbladbescherming (2) uit de groef van de
splijtwig.(3).
106 | NL
en
tafelinzetstuk
www.scheppach.com
3.
Stel het zaagblad (4) in op max. zaagdiepte, breng
deze in de 0°-positie en borgen het.
4.
Draai de beide kruiskopschroeven (5a) los met be-
hulp van een kruiskopschroevendraaier.
5.
Verwijder het tafelinzetstuk (5) van de zaagtafel
(1).
12.4.2 Zaagblad verwijderen (afb. 2, 4, 18)
VOORWAARDE: Het zaagblad (4) moet op de maxi-
male zaagdiepte worden ingesteld (zie 9.2).
1.
Plaats de 22 mm steeksleutel (A) op de buitenste
zaagbladflens (4b) en bevestig hiermee de aan-
drijfas.
2.
Draai de flensbout (4c) met de inbussleutel 6 mm
(B) linksom, om de flensbout (4c) te openen.
3.
Houd het zaagblad (4) voorzichtig met één hand
vast.
4.
Haal de flensbout (4c) en de buitenste zaagblad-
flens (4b) van de aandrijfas af.
5.
Haal nu het zaagblad (4) van de binnenflens (4a)
en trek dit voorzichtig naar boven uit de zaagtafel
(1).
12.4.3 Zaagblad plaatsen (afb. 2, 18)
1.
Reinig zorgvuldig de buitenste zaagbladflens (4b)
voordat u een nieuw zaagblad (4) monteert.
2.
Reinig de binnenflens (4a) en plaats deze weer
terug.
3.
Plaats een nieuw zaagblad (4) op de binnenflens
(4a). Let op de draairichting: De versteksneden
van de tanden moet in de looprichting (naar voren)
wijzen. Normaal gesproken wordt de looprichting
ook op het zaagblad (4) aangegeven.
4.
Plaats de buitenste zaagbladflens (4b) terug op de
aandrijfas. Zorg ervoor dat de buitenste zaagblad-
flens (4b) correct is uitgelijnd.
5.
Schroef de flensbout (4c) met de hand op de aan-
drijfas.
6.
Draai voorzichtig het zaagblad (4) in de looprich-
ting: Het moet nauwkeurig gecentreerd zijn en
mag geen "ei" zijn. Controleer op juiste bevesti-
ging van het zaagblad (4) en de buitenste zaag-
bladflens (4b). Lijn de onderdelen opnieuw uit als
het zaagblad niet precies gecentreerd is.
m
WAARSCHUWING!
Waarschuwing voor onvoorzienbare gevaren en pro-
ductschade
-
Controleer de instelling van het zaagblad na elke
zaagbladvervanging.
