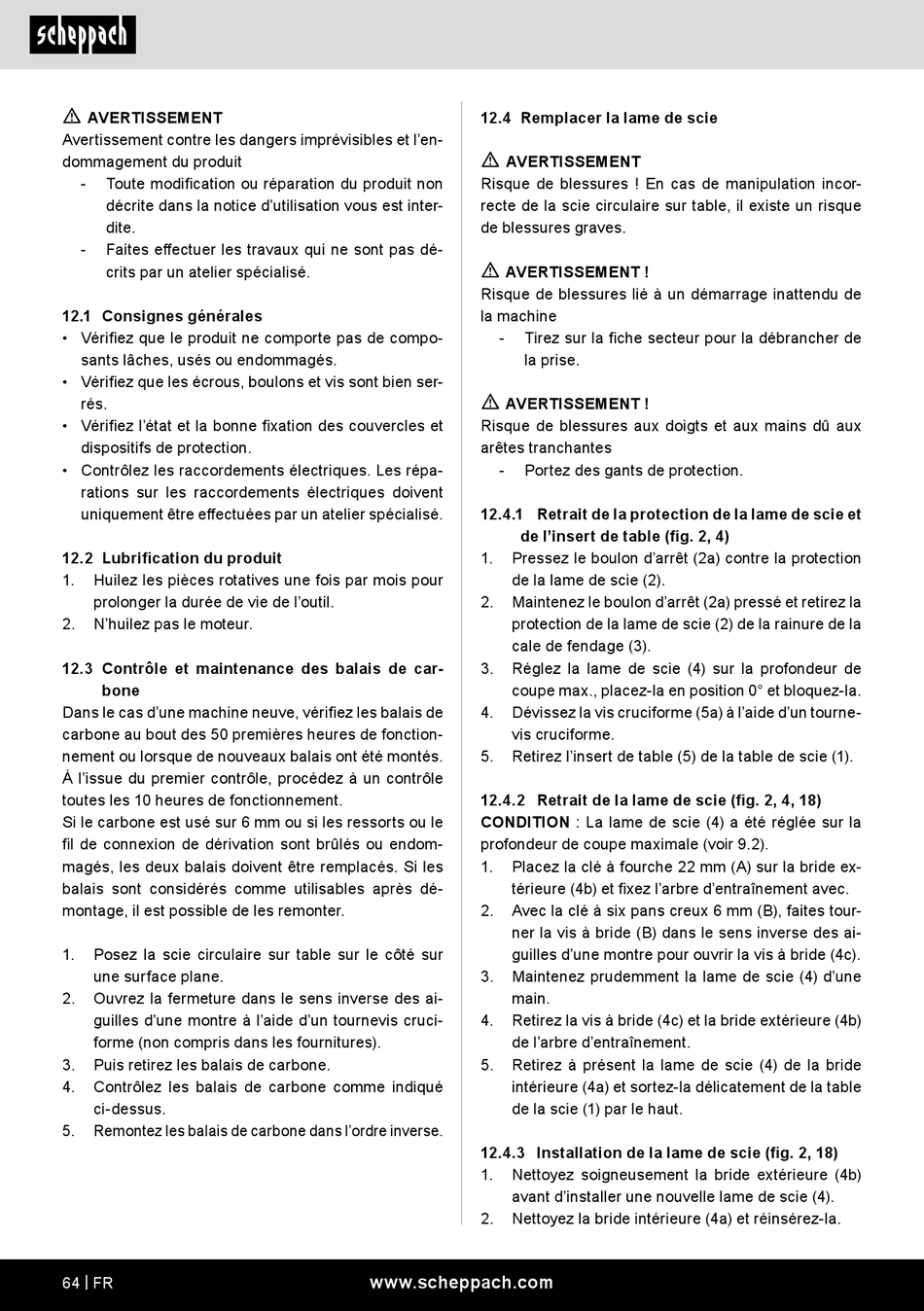

AVERTISSEMENT
Avertissement contre les dangers imprévisibles et l'en-
dommagement du produit
-
Toute modification ou réparation du produit non
décrite dans la notice d'utilisation vous est inter-
dite.
-
Faites effectuer les travaux qui ne sont pas dé-
crits par un atelier spécialisé.
12.1 Consignes générales
• Vérifiez que le produit ne comporte pas de compo-
sants lâches, usés ou endommagés.
• Vérifiez que les écrous, boulons et vis sont bien ser-
rés.
• Vérifiez l'état et la bonne fixation des couvercles et
dispositifs de protection.
• Contrôlez les raccordements électriques. Les répa-
rations sur les raccordements électriques doivent
uniquement être effectuées par un atelier spécialisé.
12.2 Lubrification du produit
1.
Huilez les pièces rotatives une fois par mois pour
prolonger la durée de vie de l'outil.
2.
N'huilez pas le moteur.
12.3 Contrôle et maintenance des balais de car-
bone
Dans le cas d'une machine neuve, vérifiez les balais de
carbone au bout des 50 premières heures de fonction-
nement ou lorsque de nouveaux balais ont été montés.
À l'issue du premier contrôle, procédez à un contrôle
toutes les 10 heures de fonctionnement.
Si le carbone est usé sur 6 mm ou si les ressorts ou le
fil de connexion de dérivation sont brûlés ou endom-
magés, les deux balais doivent être remplacés. Si les
balais sont considérés comme utilisables après dé-
montage, il est possible de les remonter.
1.
Posez la scie circulaire sur table sur le côté sur
une surface plane.
2.
Ouvrez la fermeture dans le sens inverse des ai-
guilles d'une montre à l'aide d'un tournevis cruci-
forme (non compris dans les fournitures).
3.
Puis retirez les balais de carbone.
4.
Contrôlez les balais de carbone comme indiqué
ci-dessus.
5.
Remontez les balais de carbone dans l'ordre inverse.
64 | FR
12.4 Remplacer la lame de scie
m
AVERTISSEMENT
Risque de blessures ! En cas de manipulation incor-
recte de la scie circulaire sur table, il existe un risque
de blessures graves.
m
AVERTISSEMENT !
Risque de blessures lié à un démarrage inattendu de
la machine
-
Tirez sur la fiche secteur pour la débrancher de
la prise.
m
AVERTISSEMENT !
Risque de blessures aux doigts et aux mains dû aux
arêtes tranchantes
-
Portez des gants de protection.
12.4.1 Retrait de la protection de la lame de scie et
de l'insert de table (fig. 2, 4)
1.
Pressez le boulon d'arrêt (2a) contre la protection
de la lame de scie (2).
2.
Maintenez le boulon d'arrêt (2a) pressé et retirez la
protection de la lame de scie (2) de la rainure de la
cale de fendage (3).
3.
Réglez la lame de scie (4) sur la profondeur de
coupe max., placez-la en position 0° et bloquez-la.
4.
Dévissez la vis cruciforme (5a) à l'aide d'un tourne-
vis cruciforme.
5.
Retirez l'insert de table (5) de la table de scie (1).
12.4.2 Retrait de la lame de scie (fig. 2, 4, 18)
CONDITION : La lame de scie (4) a été réglée sur la
profondeur de coupe maximale (voir 9.2).
1.
Placez la clé à fourche 22 mm (A) sur la bride ex-
térieure (4b) et fixez l'arbre d'entraînement avec.
2.
Avec la clé à six pans creux 6 mm (B), faites tour-
ner la vis à bride (B) dans le sens inverse des ai-
guilles d'une montre pour ouvrir la vis à bride (4c).
3.
Maintenez prudemment la lame de scie (4) d'une
main.
4.
Retirez la vis à bride (4c) et la bride extérieure (4b)
de l'arbre d'entraînement.
5.
Retirez à présent la lame de scie (4) de la bride
intérieure (4a) et sortez-la délicatement de la table
de la scie (1) par le haut.
12.4.3 Installation de la lame de scie (fig. 2, 18)
1.
Nettoyez soigneusement la bride extérieure (4b)
avant d'installer une nouvelle lame de scie (4).
2.
Nettoyez la bride intérieure (4a) et réinsérez-la.
www.scheppach.com
