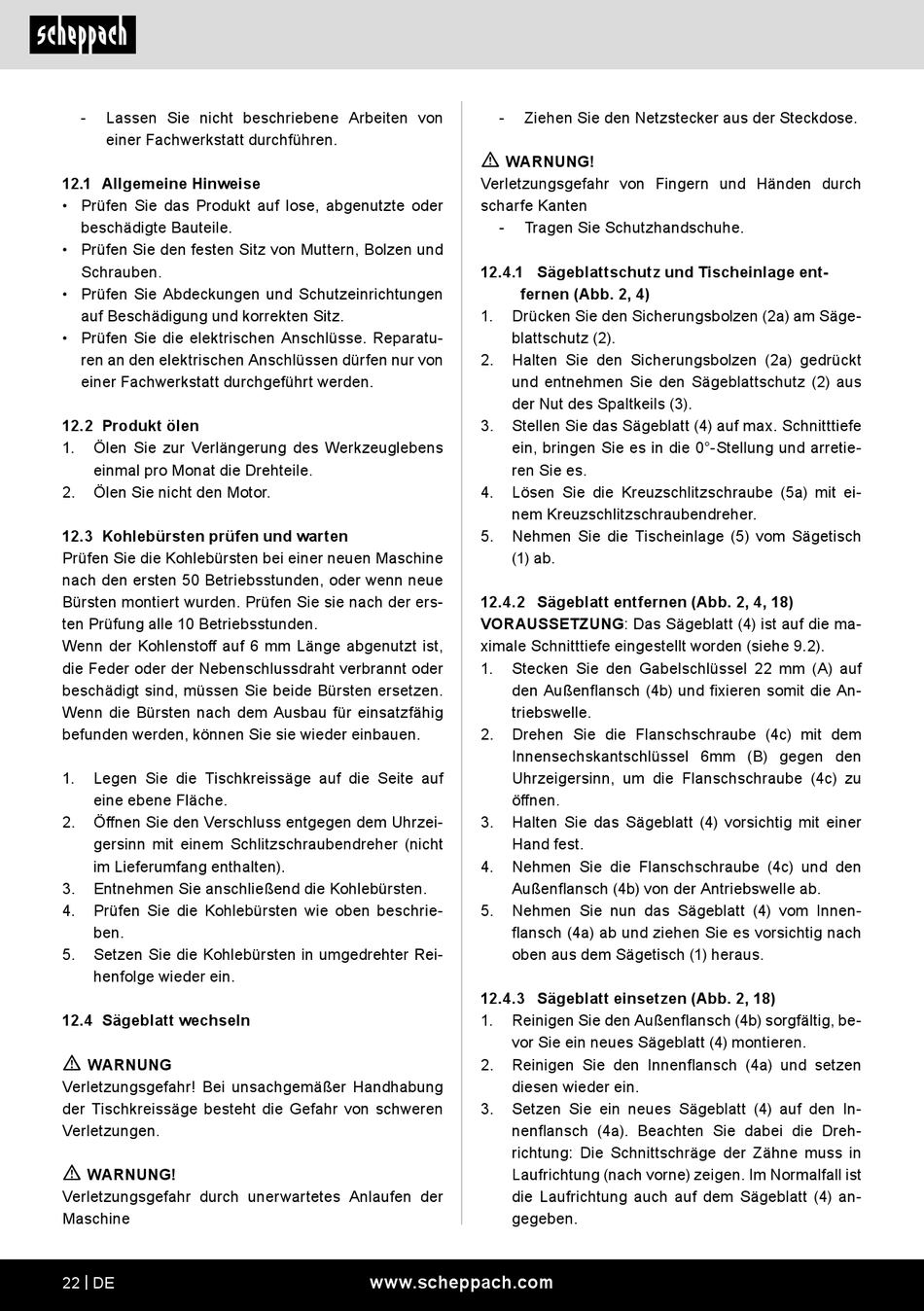

Scheppach HS210 Originalbetriebsanleitung Seite 22

- Lassen Sie nicht beschriebene Arbeiten von
einer Fachwerkstatt durchführen.
12.1 Allgemeine Hinweise
• Prüfen Sie das Produkt auf lose, abgenutzte oder
beschädigte Bauteile.
• Prüfen Sie den festen Sitz von Muttern, Bolzen und
Schrauben.
• Prüfen Sie Abdeckungen und Schutzeinrichtungen
auf Beschädigung und korrekten Sitz.
• Prüfen Sie die elektrischen Anschlüsse. Reparatu-
ren an den elektrischen Anschlüssen dürfen nur von
einer Fachwerkstatt durchgeführt werden.
12.2 Produkt ölen
1. Ölen Sie zur Verlängerung des Werkzeuglebens
einmal pro Monat die Drehteile.
2. Ölen Sie nicht den Motor.
12.3 Kohlebürsten prüfen und warten
Prüfen Sie die Kohlebürsten bei einer neuen Maschine
nach den ersten 50 Betriebsstunden, oder wenn neue
Bürsten montiert wurden. Prüfen Sie sie nach der ers-
ten Prüfung alle 10 Betriebsstunden.
Wenn der Kohlenstoff auf 6 mm Länge abgenutzt ist,
die Feder oder der Nebenschlussdraht verbrannt oder
beschädigt sind, müssen Sie beide Bürsten ersetzen.
Wenn die Bürsten nach dem Ausbau für einsatzfähig
befunden werden, können Sie sie wieder einbauen.
1. Legen Sie die Tischkreissäge auf die Seite auf
eine ebene Fläche.
2. Öffnen Sie den Verschluss entgegen dem Uhrzei-
gersinn mit einem Schlitzschraubendreher (nicht
im Lieferumfang enthalten).
3. Entnehmen Sie anschließend die Kohlebürsten.
4. Prüfen Sie die Kohlebürsten wie oben beschrie-
ben.
5. Setzen Sie die Kohlebürsten in umgedrehter Rei-
henfolge wieder ein.
12.4 Sägeblatt wechseln
m
WARNUNG
Verletzungsgefahr! Bei unsachgemäßer Handhabung
der Tischkreissäge besteht die Gefahr von schweren
Verletzungen.
m
WARNUNG!
Verletzungsgefahr durch unerwartetes Anlaufen der
Maschine
22 | DE
- Ziehen Sie den Netzstecker aus der Steckdose.
m
WARNUNG!
Verletzungsgefahr von Fingern und Händen durch
scharfe Kanten
- Tragen Sie Schutzhandschuhe.
12.4.1 Sägeblattschutz und Tischeinlage ent-
fernen (Abb. 2, 4)
1. Drücken Sie den Sicherungsbolzen (2a) am Säge-
blattschutz (2).
2. Halten Sie den Sicherungsbolzen (2a) gedrückt
und entnehmen Sie den Sägeblattschutz (2) aus
der Nut des Spaltkeils (3).
3. Stellen Sie das Sägeblatt (4) auf max. Schnitttiefe
ein, bringen Sie es in die 0°-Stellung und arretie-
ren Sie es.
4. Lösen Sie die Kreuzschlitzschraube (5a) mit ei-
nem Kreuzschlitzschraubendreher.
5. Nehmen Sie die Tischeinlage (5) vom Sägetisch
(1) ab.
12.4.2 Sägeblatt entfernen (Abb. 2, 4, 18)
VORAUSSETZUNG: Das Sägeblatt (4) ist auf die ma-
ximale Schnitttiefe eingestellt worden (siehe 9.2).
1. Stecken Sie den Gabelschlüssel 22 mm (A) auf
den Außenflansch (4b) und fixieren somit die An-
triebswelle.
2. Drehen Sie die Flanschschraube (4c) mit dem
Innensechskantschlüssel 6mm (B) gegen den
Uhrzeigersinn, um die Flanschschraube (4c) zu
öffnen.
3. Halten Sie das Sägeblatt (4) vorsichtig mit einer
Hand fest.
4. Nehmen Sie die Flanschschraube (4c) und den
Außenflansch (4b) von der Antriebswelle ab.
5. Nehmen Sie nun das Sägeblatt (4) vom Innen-
flansch (4a) ab und ziehen Sie es vorsichtig nach
oben aus dem Sägetisch (1) heraus.
12.4.3 Sägeblatt einsetzen (Abb. 2, 18)
1. Reinigen Sie den Außenflansch (4b) sorgfältig, be-
vor Sie ein neues Sägeblatt (4) montieren.
2. Reinigen Sie den Innenflansch (4a) und setzen
diesen wieder ein.
3. Setzen Sie ein neues Sägeblatt (4) auf den In-
nenflansch (4a). Beachten Sie dabei die Dreh-
richtung: Die Schnittschräge der Zähne muss in
Laufrichtung (nach vorne) zeigen. Im Normalfall ist
die Laufrichtung auch auf dem Sägeblatt (4) an-
gegeben.
