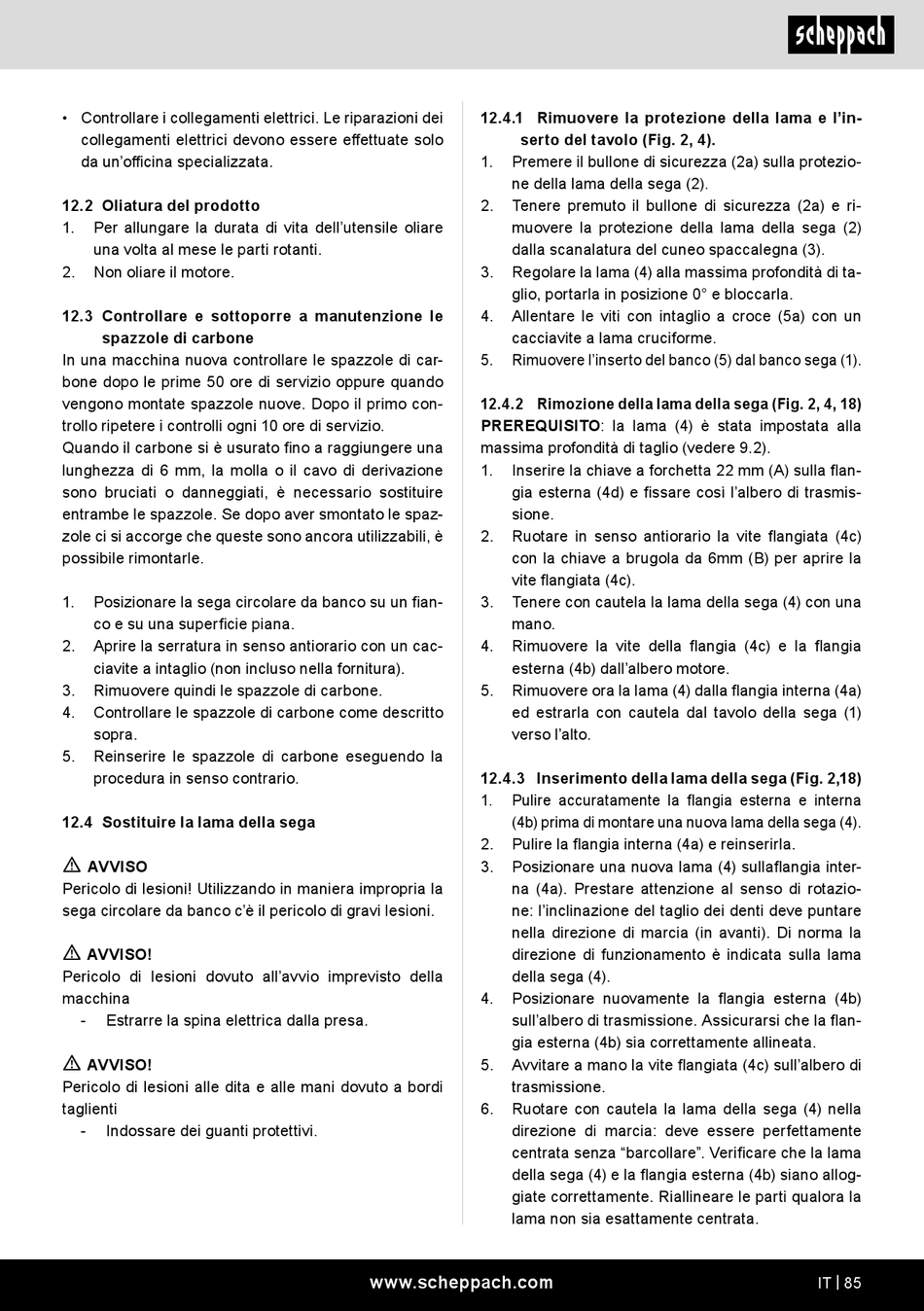

• Controllare i collegamenti elettrici. Le riparazioni dei
collegamenti elettrici devono essere effettuate solo
da un'officina specializzata.
12.2 Oliatura del prodotto
1. Per allungare la durata di vita dell'utensile oliare
una volta al mese le parti rotanti.
2. Non oliare il motore.
12.3 Controllare e sottoporre a manutenzione le
spazzole di carbone
In una macchina nuova controllare le spazzole di car-
bone dopo le prime 50 ore di servizio oppure quando
vengono montate spazzole nuove. Dopo il primo con-
trollo ripetere i controlli ogni 10 ore di servizio.
Quando il carbone si è usurato fino a raggiungere una
lunghezza di 6 mm, la molla o il cavo di derivazione
sono bruciati o danneggiati, è necessario sostituire
entrambe le spazzole. Se dopo aver smontato le spaz-
zole ci si accorge che queste sono ancora utilizzabili, è
possibile rimontarle.
1. Posizionare la sega circolare da banco su un fian-
co e su una superficie piana.
2. Aprire la serratura in senso antiorario con un cac-
ciavite a intaglio (non incluso nella fornitura).
3. Rimuovere quindi le spazzole di carbone.
4. Controllare le spazzole di carbone come descritto
sopra.
5. Reinserire le spazzole di carbone eseguendo la
procedura in senso contrario.
12.4 Sostituire la lama della sega
m
AVVISO
Pericolo di lesioni! Utilizzando in maniera impropria la
sega circolare da banco c'è il pericolo di gravi lesioni.
m
AVVISO!
Pericolo di lesioni dovuto all'avvio imprevisto della
macchina
- Estrarre la spina elettrica dalla presa.
m
AVVISO!
Pericolo di lesioni alle dita e alle mani dovuto a bordi
taglienti
- Indossare dei guanti protettivi.
12.4.1 Rimuovere la protezione della lama e l'in-
serto del tavolo (Fig. 2, 4).
1. Premere il bullone di sicurezza (2a) sulla protezio-
ne della lama della sega (2).
2. Tenere premuto il bullone di sicurezza (2a) e ri-
muovere la protezione della lama della sega (2)
dalla scanalatura del cuneo spaccalegna (3).
3. Regolare la lama (4) alla massima profondità di ta-
glio, portarla in posizione 0° e bloccarla.
4. Allentare le viti con intaglio a croce (5a) con un
cacciavite a lama cruciforme.
5. Rimuovere l'inserto del banco (5) dal banco sega (1).
12.4.2 Rimozione della lama della sega (Fig. 2, 4, 18)
PREREQUISITO: la lama (4) è stata impostata alla
massima profondità di taglio (vedere 9.2).
1. Inserire la chiave a forchetta 22 mm (A) sulla flan-
gia esterna (4d) e fissare così l'albero di trasmis-
sione.
2. Ruotare in senso antiorario la vite flangiata (4c)
con la chiave a brugola da 6mm (B) per aprire la
vite flangiata (4c).
3. Tenere con cautela la lama della sega (4) con una
mano.
4. Rimuovere la vite della flangia (4c) e la flangia
esterna (4b) dall'albero motore.
5. Rimuovere ora la lama (4) dalla flangia interna (4a)
ed estrarla con cautela dal tavolo della sega (1)
verso l'alto.
12.4.3 Inserimento della lama della sega (Fig. 2,18)
1. Pulire accuratamente la flangia esterna e interna
(4b) prima di montare una nuova lama della sega (4).
2. Pulire la flangia interna (4a) e reinserirla.
3. Posizionare una nuova lama (4) sullaflangia inter-
na (4a). Prestare attenzione al senso di rotazio-
ne: l'inclinazione del taglio dei denti deve puntare
nella direzione di marcia (in avanti). Di norma la
direzione di funzionamento è indicata sulla lama
della sega (4).
4. Posizionare nuovamente la flangia esterna (4b)
sull'albero di trasmissione. Assicurarsi che la flan-
gia esterna (4b) sia correttamente allineata.
5. Avvitare a mano la vite flangiata (4c) sull'albero di
trasmissione.
6. Ruotare con cautela la lama della sega (4) nella
direzione di marcia: deve essere perfettamente
centrata senza "barcollare". Verificare che la lama
della sega (4) e la flangia esterna (4b) siano allog-
giate correttamente. Riallineare le parti qualora la
lama non sia esattamente centrata.
