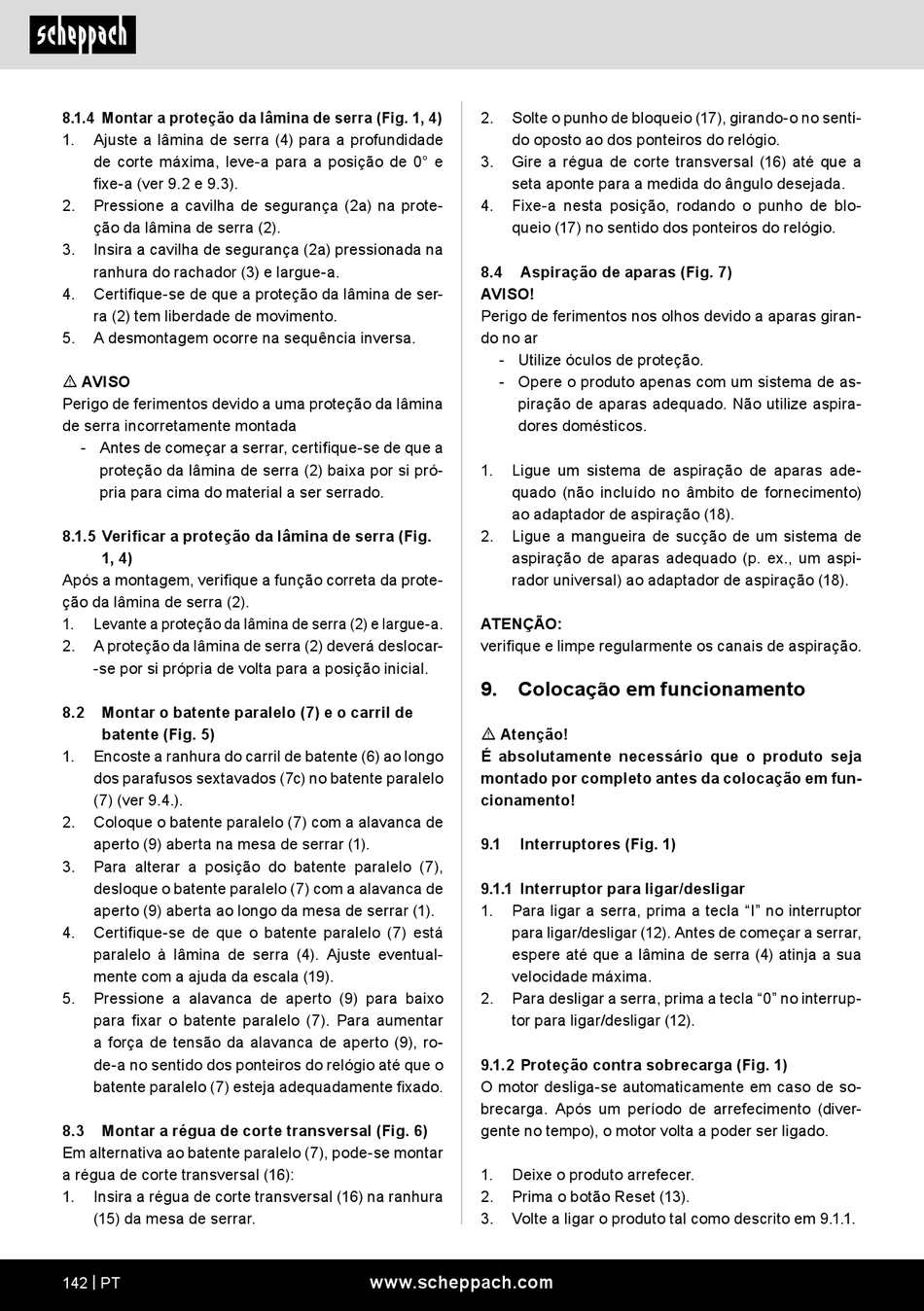

8.1.4 Montar a proteção da lâmina de serra (Fig. 1, 4)
1. Ajuste a lâmina de serra (4) para a profundidade
de corte máxima, leve-a para a posição de 0° e
fixe-a (ver 9.2 e 9.3).
2. Pressione a cavilha de segurança (2a) na prote-
ção da lâmina de serra (2).
3. Insira a cavilha de segurança (2a) pressionada na
ranhura do rachador (3) e largue-a.
4. Certifique-se de que a proteção da lâmina de ser-
ra (2) tem liberdade de movimento.
5. A desmontagem ocorre na sequência inversa.
m AVISO
Perigo de ferimentos devido a uma proteção da lâmina
de serra incorretamente montada
- Antes de começar a serrar, certifique-se de que a
proteção da lâmina de serra (2) baixa por si pró-
pria para cima do material a ser serrado.
8.1.5 Verificar a proteção da lâmina de serra (Fig.
1, 4)
Após a montagem, verifique a função correta da prote-
ção da lâmina de serra (2).
1. Levante a proteção da lâmina de serra (2) e largue-a.
2. A proteção da lâmina de serra (2) deverá deslocar-
-se por si própria de volta para a posição inicial.
8.2 Montar o batente paralelo (7) e o carril de
batente (Fig. 5)
1. Encoste a ranhura do carril de batente (6) ao longo
dos parafusos sextavados (7c) no batente paralelo
(7) (ver 9.4.).
2. Coloque o batente paralelo (7) com a alavanca de
aperto (9) aberta na mesa de serrar (1).
3. Para alterar a posição do batente paralelo (7),
desloque o batente paralelo (7) com a alavanca de
aperto (9) aberta ao longo da mesa de serrar (1).
4. Certifique-se de que o batente paralelo (7) está
paralelo à lâmina de serra (4). Ajuste eventual-
mente com a ajuda da escala (19).
5. Pressione a alavanca de aperto (9) para baixo
para fixar o batente paralelo (7). Para aumentar
a força de tensão da alavanca de aperto (9), ro-
de-a no sentido dos ponteiros do relógio até que o
batente paralelo (7) esteja adequadamente fixado.
8.3 Montar a régua de corte transversal (Fig. 6)
Em alternativa ao batente paralelo (7), pode-se montar
a régua de corte transversal (16):
1. Insira a régua de corte transversal (16) na ranhura
(15) da mesa de serrar.
142 | PT
2. Solte o punho de bloqueio (17), girando-o no senti-
do oposto ao dos ponteiros do relógio.
3. Gire a régua de corte transversal (16) até que a
seta aponte para a medida do ângulo desejada.
4. Fixe-a nesta posição, rodando o punho de blo-
queio (17) no sentido dos ponteiros do relógio.
8.4 Aspiração de aparas (Fig. 7)
AVISO!
Perigo de ferimentos nos olhos devido a aparas giran-
do no ar
- Utilize óculos de proteção.
- Opere o produto apenas com um sistema de as-
piração de aparas adequado. Não utilize aspira-
dores domésticos.
1. Ligue um sistema de aspiração de aparas ade-
quado (não incluído no âmbito de fornecimento)
ao adaptador de aspiração (18).
2. Ligue a mangueira de sucção de um sistema de
aspiração de aparas adequado (p. ex., um aspi-
rador universal) ao adaptador de aspiração (18).
ATENÇÃO:
verifique e limpe regularmente os canais de aspiração.
9. Colocação em funcionamento
m Atenção!
É absolutamente necessário que o produto seja
montado por completo antes da colocação em fun-
cionamento!
9.1 Interruptores (Fig. 1)
9.1.1 Interruptor para ligar/desligar
1. Para ligar a serra, prima a tecla "I" no interruptor
para ligar/desligar (12). Antes de começar a serrar,
espere até que a lâmina de serra (4) atinja a sua
velocidade máxima.
2. Para desligar a serra, prima a tecla "0" no interrup-
tor para ligar/desligar (12).
9.1.2 Proteção contra sobrecarga (Fig. 1)
O motor desliga-se automaticamente em caso de so-
brecarga. Após um período de arrefecimento (diver-
gente no tempo), o motor volta a poder ser ligado.
1. Deixe o produto arrefecer.
2. Prima o botão Reset (13).
3. Volte a ligar o produto tal como descrito em 9.1.1.
