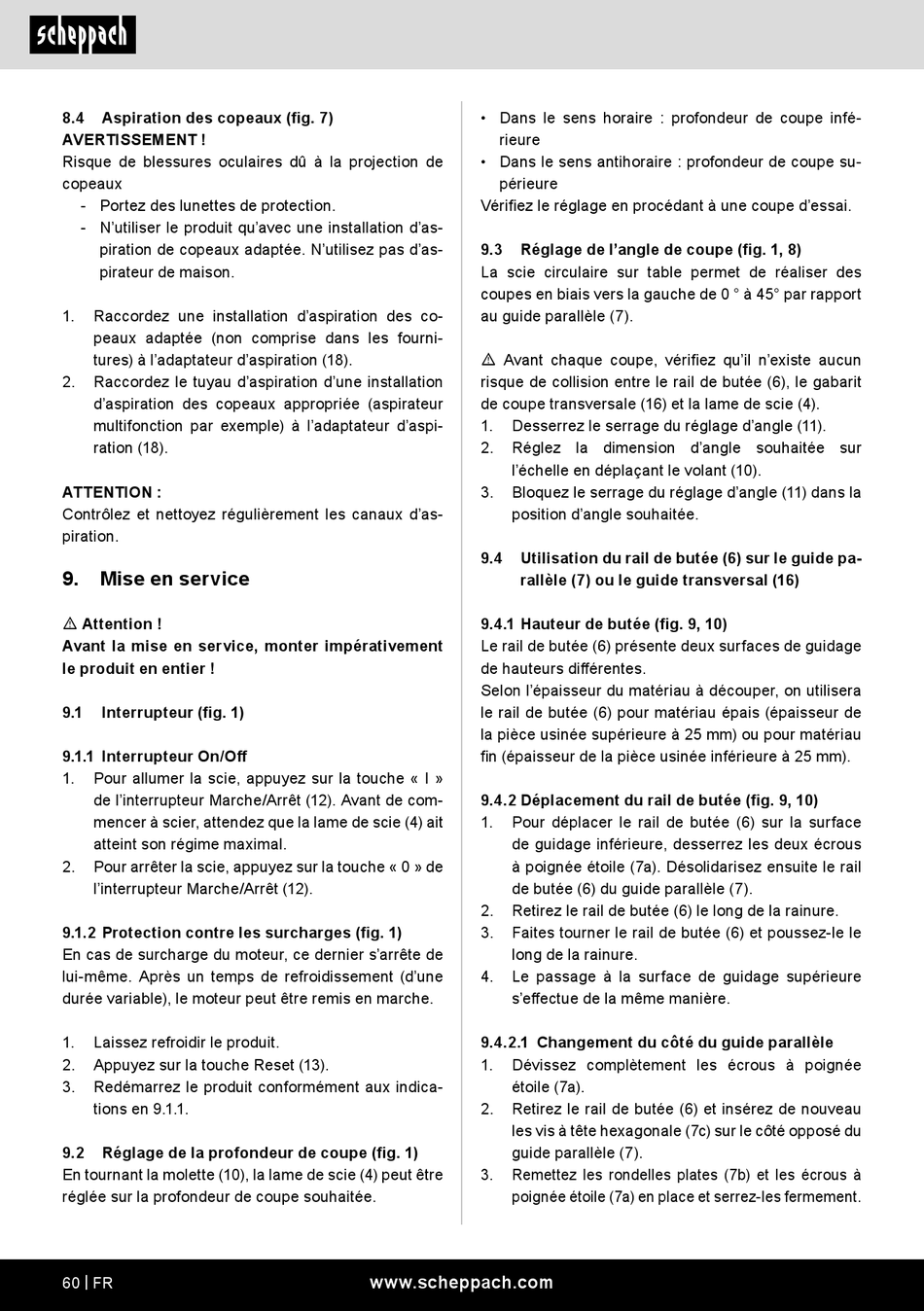

8.4 Aspiration des copeaux (fig. 7)
AVERTISSEMENT !
Risque de blessures oculaires dû à la projection de
copeaux
- Portez des lunettes de protection.
- N'utiliser le produit qu'avec une installation d'as-
piration de copeaux adaptée. N'utilisez pas d'as-
pirateur de maison.
1. Raccordez une installation d'aspiration des co-
peaux adaptée (non comprise dans les fourni-
tures) à l'adaptateur d'aspiration (18).
2. Raccordez le tuyau d'aspiration d'une installation
d'aspiration des copeaux appropriée (aspirateur
multifonction par exemple) à l'adaptateur d'aspi-
ration (18).
ATTENTION :
Contrôlez et nettoyez régulièrement les canaux d'as-
piration.
9. Mise en service
m Attention !
Avant la mise en service, monter impérativement
le produit en entier !
9.1 Interrupteur (fig. 1)
9.1.1 Interrupteur On/Off
1. Pour allumer la scie, appuyez sur la touche « I »
de l'interrupteur Marche/Arrêt (12). Avant de com-
mencer à scier, attendez que la lame de scie (4) ait
atteint son régime maximal.
2. Pour arrêter la scie, appuyez sur la touche « 0 » de
l'interrupteur Marche/Arrêt (12).
9.1.2 Protection contre les surcharges (fig. 1)
En cas de surcharge du moteur, ce dernier s'arrête de
lui-même. Après un temps de refroidissement (d'une
durée variable), le moteur peut être remis en marche.
1. Laissez refroidir le produit.
2. Appuyez sur la touche Reset (13).
3. Redémarrez le produit conformément aux indica-
tions en 9.1.1.
9.2 Réglage de la profondeur de coupe (fig. 1)
En tournant la molette (10), la lame de scie (4) peut être
réglée sur la profondeur de coupe souhaitée.
60 | FR
• Dans le sens horaire : profondeur de coupe infé-
rieure
• Dans le sens antihoraire : profondeur de coupe su-
périeure
Vérifiez le réglage en procédant à une coupe d'essai.
9.3 Réglage de l'angle de coupe (fig. 1, 8)
La scie circulaire sur table permet de réaliser des
coupes en biais vers la gauche de 0 ° à 45° par rapport
au guide parallèle (7).
m Avant chaque coupe, vérifiez qu'il n'existe aucun
risque de collision entre le rail de butée (6), le gabarit
de coupe transversale (16) et la lame de scie (4).
1. Desserrez le serrage du réglage d'angle (11).
2. Réglez la dimension d'angle souhaitée sur
l'échelle en déplaçant le volant (10).
3. Bloquez le serrage du réglage d'angle (11) dans la
position d'angle souhaitée.
9.4 Utilisation du rail de butée (6) sur le guide pa-
rallèle (7) ou le guide transversal (16)
9.4.1 Hauteur de butée (fig. 9, 10)
Le rail de butée (6) présente deux surfaces de guidage
de hauteurs différentes.
Selon l'épaisseur du matériau à découper, on utilisera
le rail de butée (6) pour matériau épais (épaisseur de
la pièce usinée supérieure à 25 mm) ou pour matériau
fin (épaisseur de la pièce usinée inférieure à 25 mm).
9.4.2 Déplacement du rail de butée (fig. 9, 10)
1. Pour déplacer le rail de butée (6) sur la surface
de guidage inférieure, desserrez les deux écrous
à poignée étoile (7a). Désolidarisez ensuite le rail
de butée (6) du guide parallèle (7).
2. Retirez le rail de butée (6) le long de la rainure.
3. Faites tourner le rail de butée (6) et poussez-le le
long de la rainure.
4. Le passage à la surface de guidage supérieure
s'effectue de la même manière.
9.4.2.1 Changement du côté du guide parallèle
1. Dévissez complètement les écrous à poignée
étoile (7a).
2. Retirez le rail de butée (6) et insérez de nouveau
les vis à tête hexagonale (7c) sur le côté opposé du
guide parallèle (7).
3. Remettez les rondelles plates (7b) et les écrous à
poignée étoile (7a) en place et serrez-les fermement.
