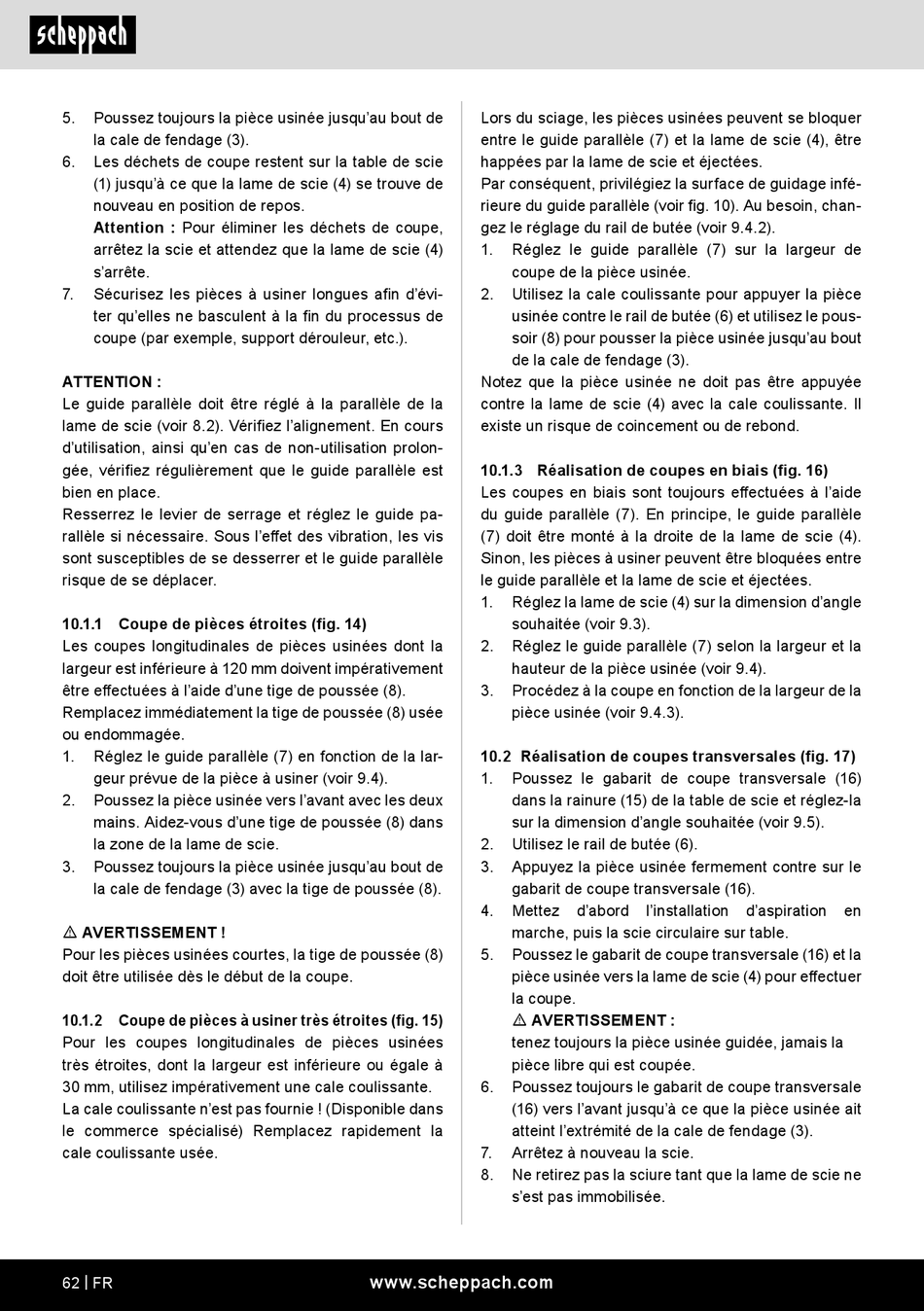

5.
Poussez toujours la pièce usinée jusqu'au bout de
la cale de fendage (3).
6.
Les déchets de coupe restent sur la table de scie
(1) jusqu'à ce que la lame de scie (4) se trouve de
nouveau en position de repos.
Attention : Pour éliminer les déchets de coupe,
arrêtez la scie et attendez que la lame de scie (4)
s'arrête.
7.
Sécurisez les pièces à usiner longues afin d'évi-
ter qu'elles ne basculent à la fin du processus de
coupe (par exemple, support dérouleur, etc.).
ATTENTION :
Le guide parallèle doit être réglé à la parallèle de la
lame de scie (voir 8.2). Vérifiez l'alignement. En cours
d'utilisation, ainsi qu'en cas de non-utilisation prolon-
gée, vérifiez régulièrement que le guide parallèle est
bien en place.
Resserrez le levier de serrage et réglez le guide pa-
rallèle si nécessaire. Sous l'effet des vibration, les vis
sont susceptibles de se desserrer et le guide parallèle
risque de se déplacer.
10.1.1 Coupe de pièces étroites (fig. 14)
Les coupes longitudinales de pièces usinées dont la
largeur est inférieure à 120 mm doivent impérativement
être effectuées à l'aide d'une tige de poussée (8).
Remplacez immédiatement la tige de poussée (8) usée
ou endommagée.
1.
Réglez le guide parallèle (7) en fonction de la lar-
geur prévue de la pièce à usiner (voir 9.4).
2.
Poussez la pièce usinée vers l'avant avec les deux
mains. Aidez-vous d'une tige de poussée (8) dans
la zone de la lame de scie.
3.
Poussez toujours la pièce usinée jusqu'au bout de
la cale de fendage (3) avec la tige de poussée (8).
m AVERTISSEMENT !
Pour les pièces usinées courtes, la tige de poussée (8)
doit être utilisée dès le début de la coupe.
10.1.2 Coupe de pièces à usiner très étroites (fig. 15)
Pour les coupes longitudinales de pièces usinées
très étroites, dont la largeur est inférieure ou égale à
30 mm, utilisez impérativement une cale coulissante.
La cale coulissante n'est pas fournie ! (Disponible dans
le commerce spécialisé) Remplacez rapidement la
cale coulissante usée.
62 | FR
Lors du sciage, les pièces usinées peuvent se bloquer
entre le guide parallèle (7) et la lame de scie (4), être
happées par la lame de scie et éjectées.
Par conséquent, privilégiez la surface de guidage infé-
rieure du guide parallèle (voir fig. 10). Au besoin, chan-
gez le réglage du rail de butée (voir 9.4.2).
1.
Réglez le guide parallèle (7) sur la largeur de
coupe de la pièce usinée.
2.
Utilisez la cale coulissante pour appuyer la pièce
usinée contre le rail de butée (6) et utilisez le pous-
soir (8) pour pousser la pièce usinée jusqu'au bout
de la cale de fendage (3).
Notez que la pièce usinée ne doit pas être appuyée
contre la lame de scie (4) avec la cale coulissante. Il
existe un risque de coincement ou de rebond.
10.1.3 Réalisation de coupes en biais (fig. 16)
Les coupes en biais sont toujours effectuées à l'aide
du guide parallèle (7). En principe, le guide parallèle
(7) doit être monté à la droite de la lame de scie (4).
Sinon, les pièces à usiner peuvent être bloquées entre
le guide parallèle et la lame de scie et éjectées.
1.
Réglez la lame de scie (4) sur la dimension d'angle
souhaitée (voir 9.3).
2.
Réglez le guide parallèle (7) selon la largeur et la
hauteur de la pièce usinée (voir 9.4).
3.
Procédez à la coupe en fonction de la largeur de la
pièce usinée (voir 9.4.3).
10.2 Réalisation de coupes transversales (fig. 17)
1.
Poussez le gabarit de coupe transversale (16)
dans la rainure (15) de la table de scie et réglez-la
sur la dimension d'angle souhaitée (voir 9.5).
2.
Utilisez le rail de butée (6).
3.
Appuyez la pièce usinée fermement contre sur le
gabarit de coupe transversale (16).
4.
Mettez
marche, puis la scie circulaire sur table.
5.
Poussez le gabarit de coupe transversale (16) et la
pièce usinée vers la lame de scie (4) pour effectuer
la coupe.
m AVERTISSEMENT :
tenez toujours la pièce usinée guidée, jamais la
pièce libre qui est coupée.
6.
Poussez toujours le gabarit de coupe transversale
(16) vers l'avant jusqu'à ce que la pièce usinée ait
atteint l'extrémité de la cale de fendage (3).
7.
Arrêtez à nouveau la scie.
8.
Ne retirez pas la sciure tant que la lame de scie ne
s'est pas immobilisée.
www.scheppach.com
d'abord
l'installation
d'aspiration
en
