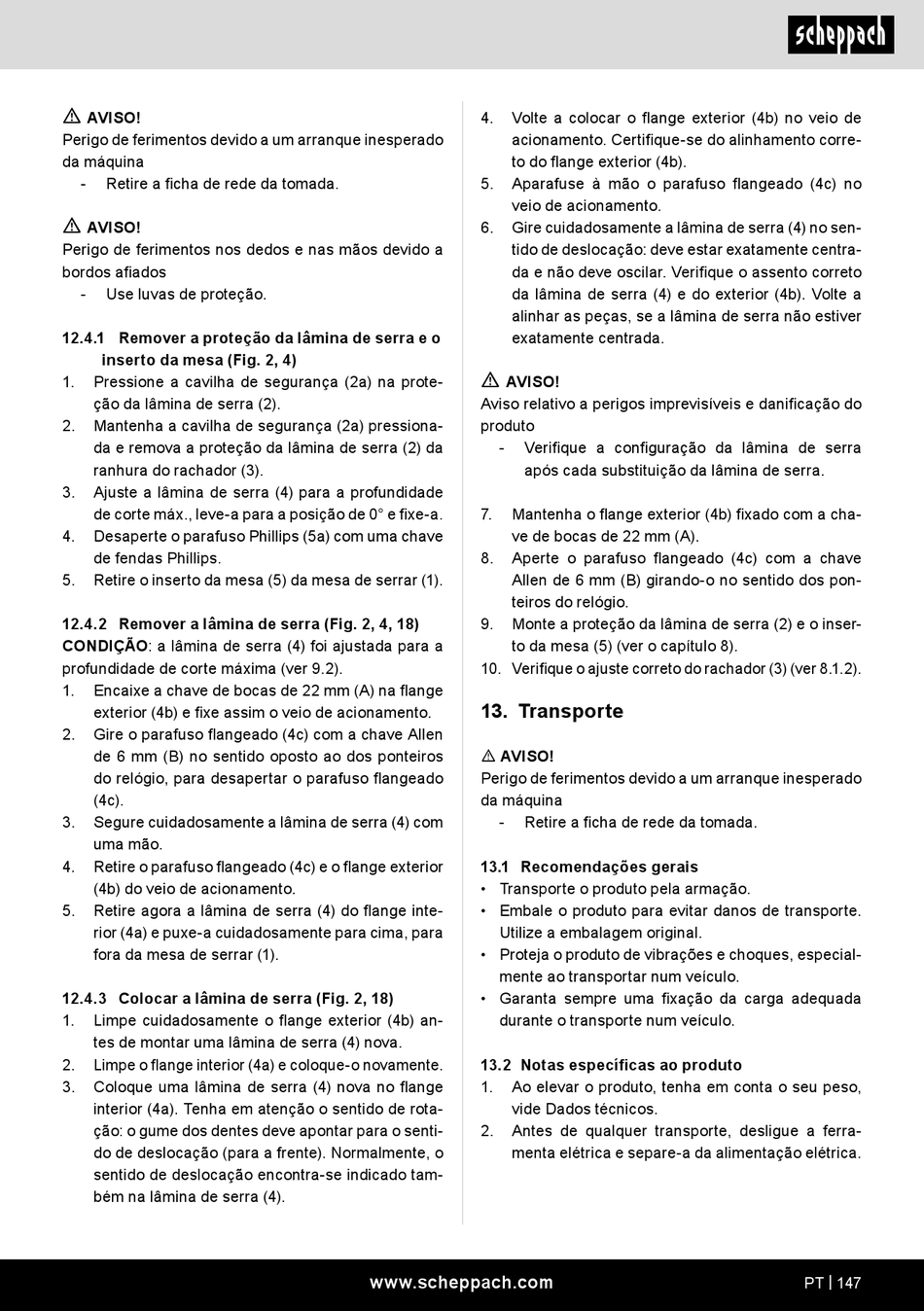

Scheppach HS210 Originalbetriebsanleitung Seite 147

m
AVISO!
Perigo de ferimentos devido a um arranque inesperado
da máquina
- Retire a ficha de rede da tomada.
m
AVISO!
Perigo de ferimentos nos dedos e nas mãos devido a
bordos afiados
- Use luvas de proteção.
12.4.1 Remover a proteção da lâmina de serra e o
inserto da mesa (Fig. 2, 4)
1. Pressione a cavilha de segurança (2a) na prote-
ção da lâmina de serra (2).
2. Mantenha a cavilha de segurança (2a) pressiona-
da e remova a proteção da lâmina de serra (2) da
ranhura do rachador (3).
3. Ajuste a lâmina de serra (4) para a profundidade
de corte máx., leve-a para a posição de 0° e fixe-a.
4. Desaperte o parafuso Phillips (5a) com uma chave
de fendas Phillips.
5. Retire o inserto da mesa (5) da mesa de serrar (1).
12.4.2 Remover a lâmina de serra (Fig. 2, 4, 18)
CONDIÇÃO: a lâmina de serra (4) foi ajustada para a
profundidade de corte máxima (ver 9.2).
1. Encaixe a chave de bocas de 22 mm (A) na flange
exterior (4b) e fixe assim o veio de acionamento.
2. Gire o parafuso flangeado (4c) com a chave Allen
de 6 mm (B) no sentido oposto ao dos ponteiros
do relógio, para desapertar o parafuso flangeado
(4c).
3. Segure cuidadosamente a lâmina de serra (4) com
uma mão.
4. Retire o parafuso flangeado (4c) e o flange exterior
(4b) do veio de acionamento.
5. Retire agora a lâmina de serra (4) do flange inte-
rior (4a) e puxe-a cuidadosamente para cima, para
fora da mesa de serrar (1).
12.4.3 Colocar a lâmina de serra (Fig. 2, 18)
1. Limpe cuidadosamente o flange exterior (4b) an-
tes de montar uma lâmina de serra (4) nova.
2. Limpe o flange interior (4a) e coloque-o novamente.
3. Coloque uma lâmina de serra (4) nova no flange
interior (4a). Tenha em atenção o sentido de rota-
ção: o gume dos dentes deve apontar para o senti-
do de deslocação (para a frente). Normalmente, o
sentido de deslocação encontra-se indicado tam-
bém na lâmina de serra (4).
4. Volte a colocar o flange exterior (4b) no veio de
acionamento. Certifique-se do alinhamento corre-
to do flange exterior (4b).
5. Aparafuse à mão o parafuso flangeado (4c) no
veio de acionamento.
6. Gire cuidadosamente a lâmina de serra (4) no sen-
tido de deslocação: deve estar exatamente centra-
da e não deve oscilar. Verifique o assento correto
da lâmina de serra (4) e do exterior (4b). Volte a
alinhar as peças, se a lâmina de serra não estiver
exatamente centrada.
m
AVISO!
Aviso relativo a perigos imprevisíveis e danificação do
produto
- Verifique a configuração da lâmina de serra
após cada substituição da lâmina de serra.
7. Mantenha o flange exterior (4b) fixado com a cha-
ve de bocas de 22 mm (A).
8. Aperte o parafuso flangeado (4c) com a chave
Allen de 6 mm (B) girando-o no sentido dos pon-
teiros do relógio.
9. Monte a proteção da lâmina de serra (2) e o inser-
to da mesa (5) (ver o capítulo 8).
10. Verifique o ajuste correto do rachador (3) (ver 8.1.2).
13. Transporte
m AVISO!
Perigo de ferimentos devido a um arranque inesperado
da máquina
- Retire a ficha de rede da tomada.
13.1 Recomendações gerais
• Transporte o produto pela armação.
• Embale o produto para evitar danos de transporte.
Utilize a embalagem original.
• Proteja o produto de vibrações e choques, especial-
mente ao transportar num veículo.
• Garanta sempre uma fixação da carga adequada
durante o transporte num veículo.
13.2 Notas específicas ao produto
1. Ao elevar o produto, tenha em conta o seu peso,
vide Dados técnicos.
2. Antes de qualquer transporte, desligue a ferra-
menta elétrica e separe-a da alimentação elétrica.
www.scheppach.com PT | 147
