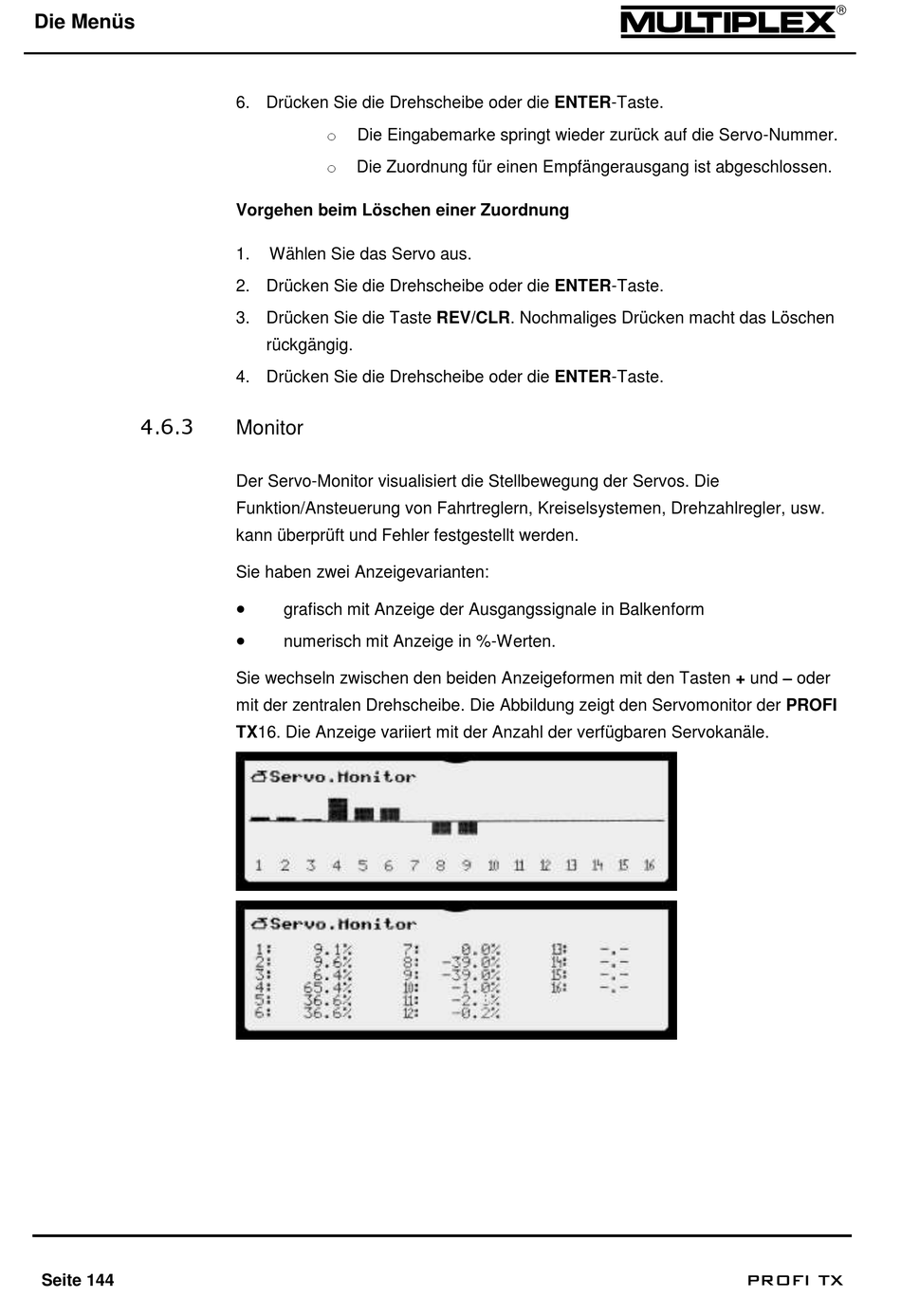

Die Menüs
4.6.3
Seite 144
6. Drücken Sie die Drehscheibe oder die ENTER-Taste.
o
Die Eingabemarke springt wieder zurück auf die Servo-Nummer.
o
Die Zuordnung für einen Empfängerausgang ist abgeschlossen.
Vorgehen beim Löschen einer Zuordnung
1.
Wählen Sie das Servo aus.
2. Drücken Sie die Drehscheibe oder die ENTER-Taste.
3. Drücken Sie die Taste REV/CLR. Nochmaliges Drücken macht das Löschen
rückgängig.
4. Drücken Sie die Drehscheibe oder die ENTER-Taste.
Monitor
Der Servo-Monitor visualisiert die Stellbewegung der Servos. Die
Funktion/Ansteuerung von Fahrtreglern, Kreiselsystemen, Drehzahlregler, usw.
kann überprüft und Fehler festgestellt werden.
Sie haben zwei Anzeigevarianten:
grafisch mit Anzeige der Ausgangssignale in Balkenform
numerisch mit Anzeige in %-Werten.
Sie wechseln zwischen den beiden Anzeigeformen mit den Tasten + und – oder
mit der zentralen Drehscheibe. Die Abbildung zeigt den Servomonitor der PROFI
TX16. Die Anzeige variiert mit der Anzahl der verfügbaren Servokanäle.
PROFI TX
