Dos Auswechseln der Schnurke"e
1. Maschinen mit nicht verstifteter Hondradbüchse.
0) Armdeckel und Kopfdetkel abnehmen. Stoffdriitker-Einrichtung aus-
bauen.
b) Nodelstongenfiihrung (Schwinge) von der Exzentergabel durch Entfernen
des Exzenlerbolzens trennen und hochklappen.
cl übrige Kopfteile (Fodenhebel ete.) ausbouen.
d) Ar mwelle nkurbel entstiften und ohne Gewaltanwendung abziehen.
e) Schraube n am Automotie-Exzenter, kleinen Kegelrod, großen Kettenrad
und Exzenter lösen.
f) Armwelle bis zum
großen Kettenrad herausziehen und donn die Kette
wechseln.
Die Montoge geschieht in umgekehrter Reihenfolge, dabei ober gewissen-
haft auf die Markierungen achten.
2. Maschinen mi t verstifteter Armwellenbiichse (Abb. 99).
0)
Stift aus der Handradbüchse heraustreiben und Büchse obziehen (Arm-
welle nkurbel bleibt in diesem Falle fest, d. h. sie wird nicht entstiftet).
b) Die Armwelle wird - noch Vorbereitung wie im Abschnitt zuvor ange-
gebef) - noch vorn, d. h. zum Kopf der Moschine hin bis zum graße n
Ke ttenrad herausgezogen.
e) Alle Kette gegen neue Kette oU5wechseln.
Die Mon loge geschieht in umgekehrter Reihenfolge, dabei ober gewissen-
haft auf die Markierungen achten.
a

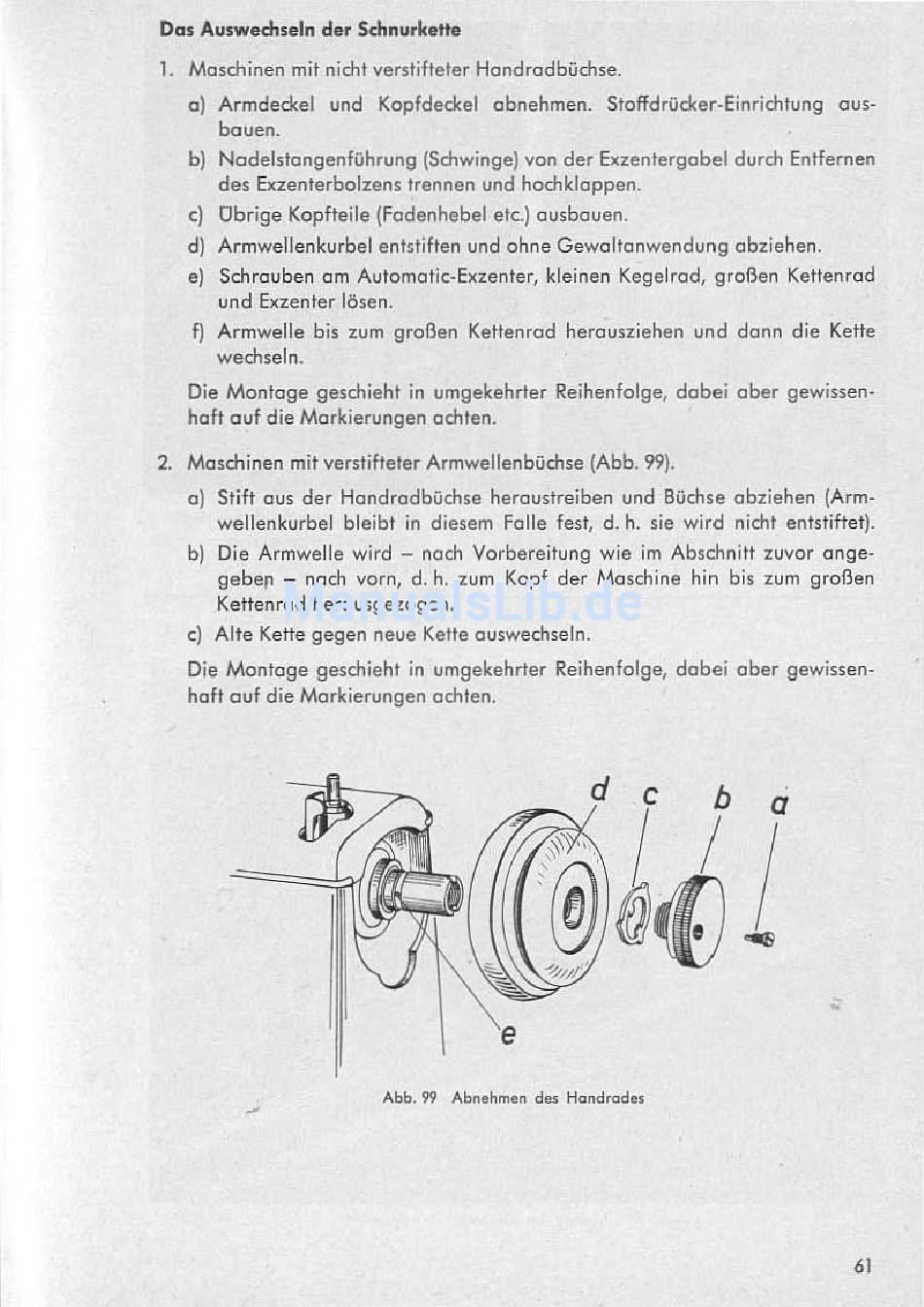

Abb . 99 Abnehmen des Handrades
61
