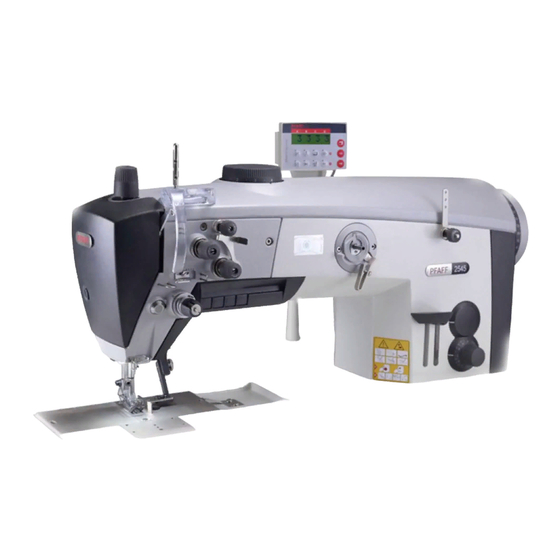

- Seite 1 2545 2546 BETRIEBSANLEITUNG Diese Betriebsanleitung hat für Maschinen ab nachfolgender Seriennummer Gültigkeit: # 2 798 767 296-12-19 219/001 Betriebsanleitung dtsch. 09.12...
- Seite 2 Alternativ zum Internet-Download kann die Justieranleitung auch als Buch unter der Best.-Nr. 296-12-19 220/001 bestellt werden. Der Nachdruck, die Vervielfältigung sowie die Übersetzung - auch auszugsweise - aus PFAFF-Betriebsanleitungen ist nur mit unserer vorherigen Zustimmung und mit der Quellen- angabe gestattet. PFAFF Industriesysteme und Maschinen AG Hans-Geiger-Str.
-
Seite 3: Inhaltsverzeichnis
Arbeitssymbole ........................15 Bedienungselemente ......................16 Hauptschalter ........................16 Schalter zur Nähleuchte (nur bei der PFAFF 2545 / 2546 CLASSIC und PLUS) ....16 Pedal ............................ 17 Tastenfeld am Maschinenkopf (nur bei der PFAFF 2545 / 2546 CLASSIC und PLUS) ..18 Knietaster (Option) ....................... - Seite 4 Inhalt ..................Seite Obertransport-Hubeinstellung (bei der PFAFF 2545 / 2546 PLUS) ........24 Zuschaltbare Oberfadenspannung (nur bei der PFAFF 2545 / 2546 BASIC ) ........25 Spulenfadenwächter mit Resterkennung über Sensor (Unterklasse -926/06) Spulenfadenkontrolle über Stichrückzählung (bei P74 ED-L + PF 321) ........25 Spulenfadenkontrolle über Stichrückzählung (bei P45 PD2-L) ..........
-
Seite 5: Sicherheit
Sicherheit Sicherheit Richtlinien Die Maschine wurde nach den in der EG-Konformitäts- bzw. Einbauerklärung angegebenen Vorschriften gebaut. Berücksichtigen Sie ergänzend zu dieser Betriebsanleitung auch allgemeingültige, gesetz- liche und sonstige Regelungen und Rechtsvorschriften - auch des Betreiberlandes - sowie die gültigen Umweltschutzbestimmungen! Die örtlich gültigen Bestimmungen der Berufsge- nossenschaft oder sonstiger Aufsichtsbehörden sind immer zu beachten! Allgemeine Sicherheitshinweise ●... -
Seite 6: Sicherheitssymbole
Sicherheit Sicherheitssymbole Gefahrenstelle! Besonders zu beachtende Punkte. Verletzungsgefahr für Bedien- oder Fachpersonal! Achtung! Nicht ohne Fingerabweiser und Schutzeinrichtungen arbeiten! Vor Einfädeln, Spulenwechsel, Nadelwechsel, Reinigen usw. Hauptschalter ausschalten! Besonders zu beachtende Punkte des Betreibers ● Diese Betriebsanleitung ist ein Bestandteil der Maschine und muss für das Bedienperso- nal jederzeit zur Verfügung stehen. -
Seite 7: Bedien- Und Fachpersonal
Sicherheit Bedien- und Fachpersonal Bedienpersonal .05.01 Bedienpersonal sind Personen, die für das Rüsten, Betreiben und Reinigen der Maschine so- wie zur Störungsbeseitigung im Nähbereich zuständig sind. Das Bedienpersonal ist verpfl ichtet, folgende Punkte zu beachten: ● Bei allen Arbeiten sind die in der Betriebsanleitung angegebenen Sicherheitshinweise zu beachten! ●... -
Seite 8: Gefahrenhinweise
Sicherheit Gefahrenhinweise Vor und hinter der Maschine ist während des Betriebes ein Arbeitsbereich von 1 m freizuhalten, so dass ein ungehinderter Zugang jederzeit möglich ist. Während des Nähbetriebes nicht in den Nadelbereich greifen! Verletzungsgefahr durch die Nadel! Während der Einstellarbeiten keine Gegenstände auf dem Tisch liegen lassen! Die Gegenstände könnten geklemmt oder weggeschleudert werden! Verletzungsgefahr durch umherfl... -
Seite 9: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Bestimmungsgemäße Verwendung Die PFAFF 2545 BASIC, CLASSIC und PLUS sind Einnadel-Doppelsteppstich- Spezialschnellnäher mit Unter-, Ober- und Nadeltransport sowie großem bzw. extra großem Greifer. Die PFAFF 2546 BASIC, CLASSIC und PLUS sind Zweinadel-Doppelsteppstich- Spezialschnellnäher mit Unter-, Ober- und Nadeltransport sowie großem bzw. extra großem Greifer. -
Seite 10: Technische Daten
Technische Daten Technische Daten ❋ PFAFF 2545 / 2546 (BASIC, CLASSIC, PLUS) Stichtyp: ....................301 ( Doppelsteppstich ) Nadelystem: ........................134-35 Ausführung CN; CN9; CN12: ........ zum Verarbeiten mittlelschwerer Materialien Ausführung DN; DN12: ..........zum Verarbeiten schwerer Materialien Nadeldicke in 1/100 mm: Ausführung C.. -
Seite 11: Maximale Drehzahl
5,5 - 7 mm 9,5 - 12 mm 2000 1800 2000 1800 7 ,5 - 9 mm 9,5 - 12 mm 1800 1800 1800 1800 ◆ Bei der PFAFF 2546 mit Nadelabstand größer als 20 mm beträgt die max. Drehzahl 2000 min... -
Seite 12: Maschinenausstattung Und Optionen
Technische Daten Maschinenausstattung und Optionen PFAFF 2545 / 2546 ● ● ● Vertikalgreifer, groß ❍ ❍ ❍ Vertikalgreifer, extra groß ● ● Fadenabschneider (-900/81), < 13 mm Restfadenlänge ❍ ❍ Fadenabschneider (-900/82), < 5 mm Restfadenlänge ❍ ❍ Fadendurchzieheinrichtung (-909/12), gesteuert ●... -
Seite 13: Entsorgung Der Maschine
Entsorgung der Maschine Entsorgung der Maschine ● Die ordnungsgemäße Entsorgung der Maschine obliegt dem Kunden. ● Die bei der Maschine verwendeten Materialien sind Stahl, Aluminium, Messing und di- verse Kunststoffe. Die Elektroausrüstung besteht aus Kunststoffen und Kupfer. ● Die Maschine ist den örtlich gültigen Umweltschutzbestimmungen entsprechend zu entsorgen, dabei eventuell ein Spezialunternehmen beauftragen. -
Seite 14: Transport, Verpackung Und Lagerung
Transport, Verpackung und Lagerung Transport, Verpackung und Lagerung Transport zum Kundenbetrieb Alle Maschinen werden komplett verpackt geliefert. Transport innerhalb des Kundenbetriebes Für Transporte innerhalb des Kundenbetriebes oder zu den einzelnen Einsatzorten besteht keine Haftung des Herstellers. Es ist darauf zu achten, dass die Maschinen nur aufrecht transportiert werden. -
Seite 15: Arbeitssymbole
Arbeitssymbole Arbeitssymbole In dieser Betriebsanleitung werden auszuführende Tätigkeiten oder wichtige Informationen durch Symbole hervorgehoben. Die angewendeten Symbole haben folgende Bedeutung: Hinweis, Information Reinigen, Pfl ege Schmieren Wartung, Reparatur, Justierung, Instandhaltung (nur von Fachpersonal auszuführende Tätigkeit) -
Seite 16: Bedienungselemente
Maschine ein- bzw. ausgeschaltet. die Maschine ein- bzw. ausgeschaltet. Schalter zur Nähleuchte (nur bei der PFAFF 2545 / 2546 CLASSIC und PLUS) ● Durch Betätigen des Schalters 1 wird die im Kopf der Maschine integrierte Nähleuchte ein- bzw. ausgeschaltet. -
Seite 17: Pedal
Bedienungselemente Pedal ● Bei eingeschaltetem Hauptschalter = Ruhestellung +1 = Nähen - 1 = Nähfuß anheben - 2 = Nähfäden abschneiden (bei Maschinen Fadenab- schneider) Fig. 7 - 03... -
Seite 18: Tastenfeld Am Maschinenkopf (Nur Bei Der Pfaff 2545 / 2546 Classic Und Plus)
Bedienungselemente Tastenfeld am Maschinenkopf (nur bei der PFAFF 2545 / 2546 CLASSIC und PLUS) Nur bei Version PLUS Fig. 7 - 04 ● Die Maschine hat ein Tastenfeld mit 8 Tasten zum Aktivieren verschiedener Funktionen. ● In den Tasten 2 - 7 befi nden sich gelbe LED's. Diese leuchten, wenn die jeweilige Funktion auf die Taste 1 gelegt wurde. - Seite 19 Bedienungselemente Taste 3: Nadelpositionswechsel Diese Taste kann je nach Antrieb durch Verändern der Parameterwerte mit den nachfolgenden Funktionen belegt werden: P74 ED-L PF 321 Parameter Funktion Parameter Funktion 0 = Funktion aus 0 = Funktion aus 1 = Nadel hoch ohne Schneiden 01 = Nadel hoch ohne Schneiden 2 = Nadelpositionswechsel 02 = Nadelpositionswechsel...
- Seite 20 Bedienungselemente Taste 6: Abrufen der vorgewählten Stichlänge Diode an = große Stichlänge, Diode aus = kleine Stichlänge Diese Taste kann je nach Antrieb durch Verändern der Parameterwerte mit den nachfolgenden Funktionen belegt werden: P74 ED-L PF 321 Parameter Funktion Parameter Funktion Funktion = Standard 22 = Drehzahlbegrenzung n11, Diese Funktion kann unter Parameter...
-
Seite 21: Knietaster (Option)
Die Funktion des Knietasters kann verändert werden, siehe Betriebsanleitung des Bedien- felds. Fig. 7 - 05 Kniehebel (nur bei der PFAFF 2545 / 2546 BASIC) ● Durch Betätigen des Kniehebels 1 wird der Nähfuß angehoben. Fig. 7 - 06... -
Seite 22: Handhebel Zum Anheben Des Nähfußes
Handhebel zum Anheben des Nähfußes ● Durch Drehen des Handhebels 1 wird der Nähfuß angehoben. Fig. 7 - 07 Stichlängeneinstellung (bei der PFAFF 2545 / 2546 BASIC und CLASSIC) ● Das Einstellrad 1 dient zur Vorwahl der Stichlänge. Fig. 7 - 08... -
Seite 23: Stichlängeneinstellung (Bei Der Pfaff 2545 / 2546 Plus)
Bedienungselemente Stichlängeneinstellung (bei der PFAFF 2545 / 2546 PLUS) ● An den Einstellrädern 1 und 2 können zwei verschiedene Stichlängen vorge- wählt werden. ● Die Einstellung wird durch Drehen der Einstellräder vorgenommen. ● Die größere Stichlänge wird an Einstell- rad 1 und die kleinere Stichlänge wird an Einstellrad 2 eingestellt. -
Seite 24: Obertransport-Hubeinstellung (Bei Der 2545 / 2546 Basic Und Classic)
Drehen des Einstellrades 1 eingestellt werden. Fig. 7 - 11 Obertransport-Hubeinstellung (bei der PFAFF 2545 / 2546 PLUS) ● Der große Obertransporthub kann durch Drehen des Einstellrades 1 und der kleine Obertransporthub durch Dre- hen des Einstellrades 2 eingestellt wer- den. -
Seite 25: Zuschaltbare Oberfadenspannung (Nur Bei Der Pfaff 2545 / 2546 Basic )
Bedienungselemente Zuschaltbare Oberfadenspannung (nur bei der PFAFF 2545 / 2546 BASIC ) ● Durch Ausschwenken des Hebels 1 nach rechts wird die Oberfadenspannung er- höht. Fig. 7 - 11 Spulenfadenwächter mit Resterkennung über Sensor (Unterklasse -926/06) Spulenfadenkontrolle über Stichrückzählung (bei P74 ED-L + PF 321) ●... -
Seite 26: Spulenfadenkontrolle Über Stichrückzählung (Bei P45 Pd2-L)
Bedienungselemente Spulenfadenkontrolle über Stichrückzählung (bei P45 PD2-L) ● Bei Erreichen der voreingestellten Stichzahl stoppt die Maschine und im Display erscheint die Meldung "Bobbin". ● Nach Loslassen des Pedals und zweimaligem Vorwärtsbetätigen kann die Naht fertig ge- näht werden. ● Die Displayanzeige erlischt und die LED in der Taste F1 blinkt zur Erinnerung Nach dem Fadenabschneidvorgang und dem Wechsel der Spule muss die Taste F1 auf dem Bedienfeld gedrückt werden. -
Seite 27: Rüsten
Maschine ausschalten! Verletzungsgefahr durch unbeabsichtigtes Anlaufen der Maschine! Nur Nadeln des für die Maschine vorgesehenen Systems verwenden, siehe Kapitel 3 Technische Daten! PFAFF 2546 PFAFF 2545 ● Schrauben 2 lösen und die Nadeln so ● Nadelstange in Hochstellung bringen. einsetzen, dass die lange Nadelrille der ●... -
Seite 28: Unterfaden Aufspulen, Fadenvorspannung Regulieren
Rüsten Unterfaden aufspulen, Fadenvorspannung regulieren Fig. 8 -02 ● Den Faden des Garnrollenständers durch die Führung 1 in die Vorspannung 2 und dann hinter die Fadenklemme 3 ziehen. ● Den Faden in der Fadenklemme 3 abreißen. Dabei wird der Faden fi xiert. ●... -
Seite 29: Spule Wechseln / Unterfaden Einfädeln Und Spannung Regulieren
Rüsten Spule wechseln / Unterfaden einfädeln und Spannung regulieren Maschine ausschalten! Verletzungsgefahr durch unbe- absichtigtes Anlaufen der Maschine! ● Fadenhebel in seine höchste Stellung bringen. ● Grundplattenschieber öffnen, Bügel 1 hochklappen und Spule herausnehmen. Gefüllte Spule so in den Greifer legen, dass sich beim Fadenabzug die Spule in Pfeilrichtung dreht. -
Seite 30: Spulenfadenwächter Mit Resterkennung Über Sensor Einstellen (Unterklasse -926/06)
Rüsten Spulenfadenwächter mit Resterkennung über Sensor einstellen (Unterklasse -926/06) Beim Antrieb P74 ED-L .05.01 ● Maschine einschalten. ● Durch Drücken der Taste Blättern die Parametereingabe aufrufen. ● Durch Drücken der Taste TE die Funktionstasten zur Eingabe umschalten (LED in der Taste TE leuchtet). -
Seite 31: Oberfaden Einfädeln / Oberfadenspannung Regulieren Bei Der Pfaff 2545
Rüsten Oberfaden einfädeln / Oberfadenspannung regulieren bei der PFAFF 2545 mit -900/82 Fig. 8 - 06 Maschine ausschalten! Verletzungsgefahr durch unbeabsichtigtes Anlaufen der Maschine! ● Oberfaden gemäß Fig. 8-06 einfädeln. ● Oberfadenspannung durch Drehen der Rändelschraube 1 bzw. 2 regulieren. -
Seite 32: Oberfaden Einfädeln / Oberfadenspannung Regulieren Bei Der Pfaff 2546
Rüsten Oberfaden einfädeln / Oberfadenspannung regulieren bei der PFAFF 2546 Fig. 8 - 07 Maschine ausschalten! Verletzungsgefahr durch unbeabsichtigtes Anlaufen der Maschine! ● Oberfaden gemäß Fig. 8-07 einfädeln. ● Oberfadenspannung durch Drehen der Rändelschraube 1 bzw. 2 regulieren. -
Seite 33: Wartung Und Pfl Ege
Wartung und Pfl ege Wartung und Pfl ege Wartungsintervalle Greiferraum reinigen ............. täglich, bei Dauerbetrieb mehrmals Ölstand kontrollieren ..............täglich, vor Inbetriebnahme Luftdruck kontrollieren / einstellen ..........täglich, vor Inbetriebnahme Luftfi lter der Wartungseinheit reinigen ..............bei Bedarf Diese Wartungsintervalle beziehen sich auf eine durchschnittliche Maschinen- laufzeit eines Einschicht-Betriebes. -
Seite 34: Ölen
über die Markierung "MAX." hinausgehen. Bei Bedarf Öl durch die Bohrung 1 in den Behälter einfüllen. PFAFF 2545 / 2546 CLASSIC und PLUS Der Ölstand wird mittels Sensor überwacht. Wenn der minimale Ölstand erreicht ist, leuchtet die Symbolleuchte B am Maschinenkopf rot (siehe Kapitel 7.03 Tasten am Maschinenkopf). -
Seite 35: Luftdruck Kontrollieren / Einstellen
Wartung und Pfl ege Luftdruck kontrollieren / einstellen ● Vor jeder Inbetriebnahme den Luftdruck am Manometer 1 kontrollieren. ● Das Manometer 1 muß einen Druck von 6 bar anzeigen. ● Gegebenenfalls diesen Wert einstellen. ● Dazu Knopf 2 hochziehen und entspre- chend verdrehen. -
Seite 36: Verschleißteile
Verschleißteile Verschleißteile Diese Liste zeigt die wichtigsten Verschleißteile. Eine ausführliche Teileliste für die komplette Maschine kann unter der Internet-Adresse www.pfaff-industrial.com/pfaff/de/service/downloads heruntergeladen werden. Alternativ zum Internet-Download kann die Teileliste auch als Buch unter der Best.-Nr. 296-12-19 219 angefordert werden. PFAFF 2545... - Seite 37 Verschleißteile 91-501 017-91 (-900/81) 91-502 272-91 (-900/82) ø 26 91-501 030-91 (-900/81) 91-502 273-91 (-900/82) 91-501 028-15 (2x) 91-501 026-05 91-500 590-05 91-501 050-05 (-900/81) 91-502 271-05 (-900/82) 91-501 020-15 (3x) 91-501 031-05 11-250 075-05 91-501 049-05 11-130 092-25 (2x) 11-330 280-15 (2x) 91-501 033-05 11-130 092-25...
-
Seite 38: Pfaff Industriesysteme Und Maschinen Ag
PFAFF Industriesysteme und Maschinen AG Hans-Geiger-Str. 12 - IG Nord D-67661 Kaiserslautern Telefon: +49 - 6301 3205 - 0 Telefax: +49 - 6301 3205 - 1386 E-mail: info@pfaff-industrial.com Gedruckt in der BRD...
