INSTANDHALTUNG
9.10
Sendelampe erneuern
82
B E T R I E B S A N L E I T U N G | GM32-EX
Material benötigt
Kreuzschlitz-Schraubendreher
Innensechskantschlüssel (5 mm)
Sendelampe
Hitzefeste Ablage
WARNUNG
Verbrennungen bei Berühren der heißen Sendelampe
Beim Austausch der Sendelampe kann die Sendelampe noch sehr heiß sein.
Geeignete Schutzhandschuhe tragen.
b
Sendelampe nur auf hitzefeste Ablagen ablegen.
b
VORSICHT
Geräteschaden durch Kurzschluss am Gerät
Die interne Elektronik kann beschädigt werden, wenn Signalanschlüsse hergestellt wer‐
den und die Spannungsversorgung angeschaltet ist. Dies gilt auch für Steckverbindun‐
gen.
Den Analysator und angeschlossene Geräte spannungsfrei schalten.
b
Vorbereitende Arbeiten:
1
Das Gerät von der Spannungsversorgung trennen.
2
5 Schrauben an der Rückseite der SE-Einheit lösen und Deckel aufklappen.
3
Lampenabdeckung abziehen.

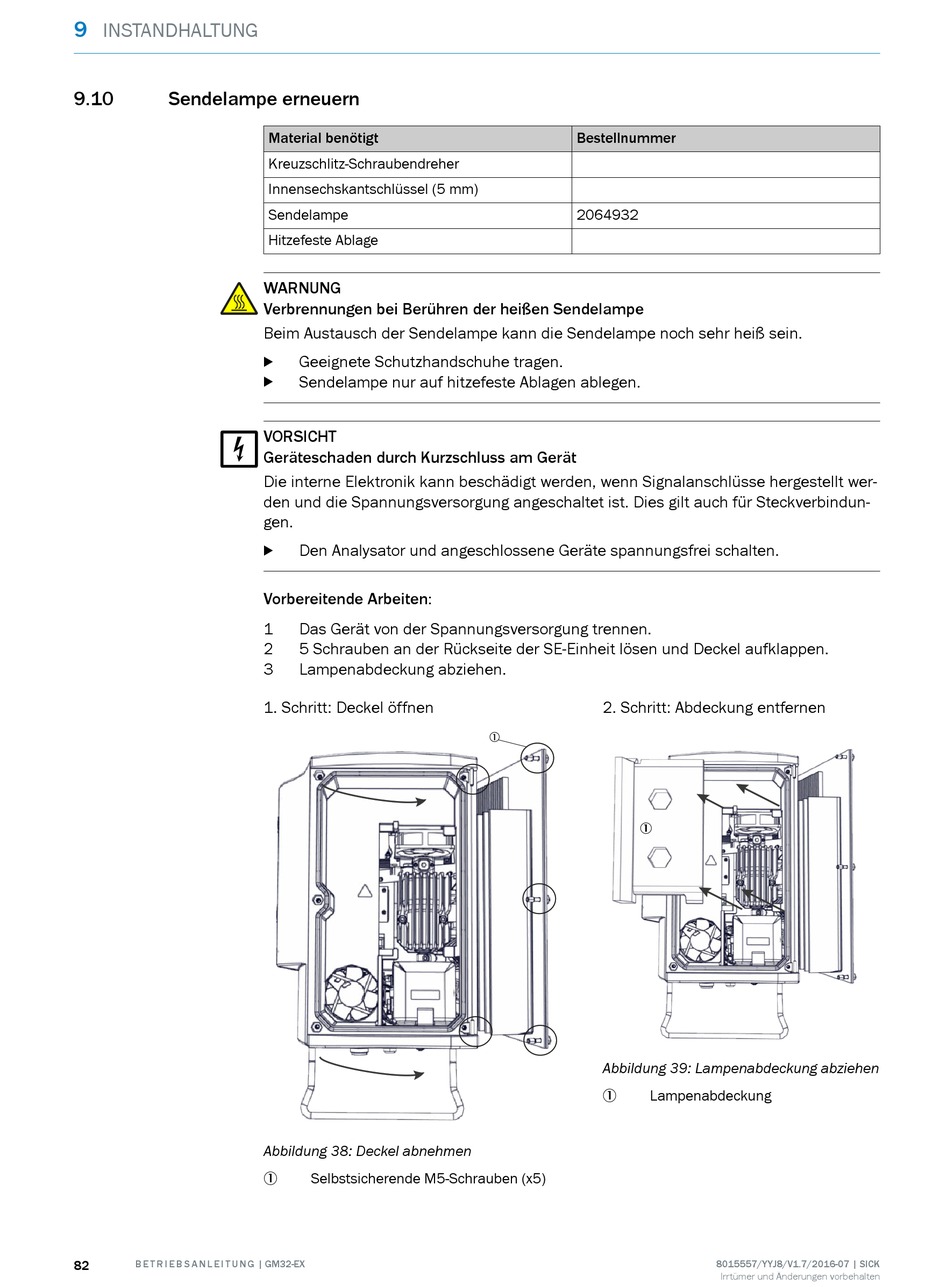

1. Schritt: Deckel öffnen
Abbildung 38: Deckel abnehmen
Selbstsicherende M5-Schrauben (x5)
1
Bestellnummer
2064932
2. Schritt: Abdeckung entfernen
1
1
Abbildung 39: Lampenabdeckung abziehen
Lampenabdeckung
1
8015557/YYJ8/V1.7/2016-07 | SICK
Irrtümer und Änderungen vorbehalten
