6
ELEKTRISCHE INSTALLATION
6.6
Potentialausgleich an der SE-Einheit anschließen
6.7
Verbindungsschlauch zur SE-Einheit am Anschlusskasten anschliessen
46
B E T R I E B S A N L E I T U N G | GM32-EX

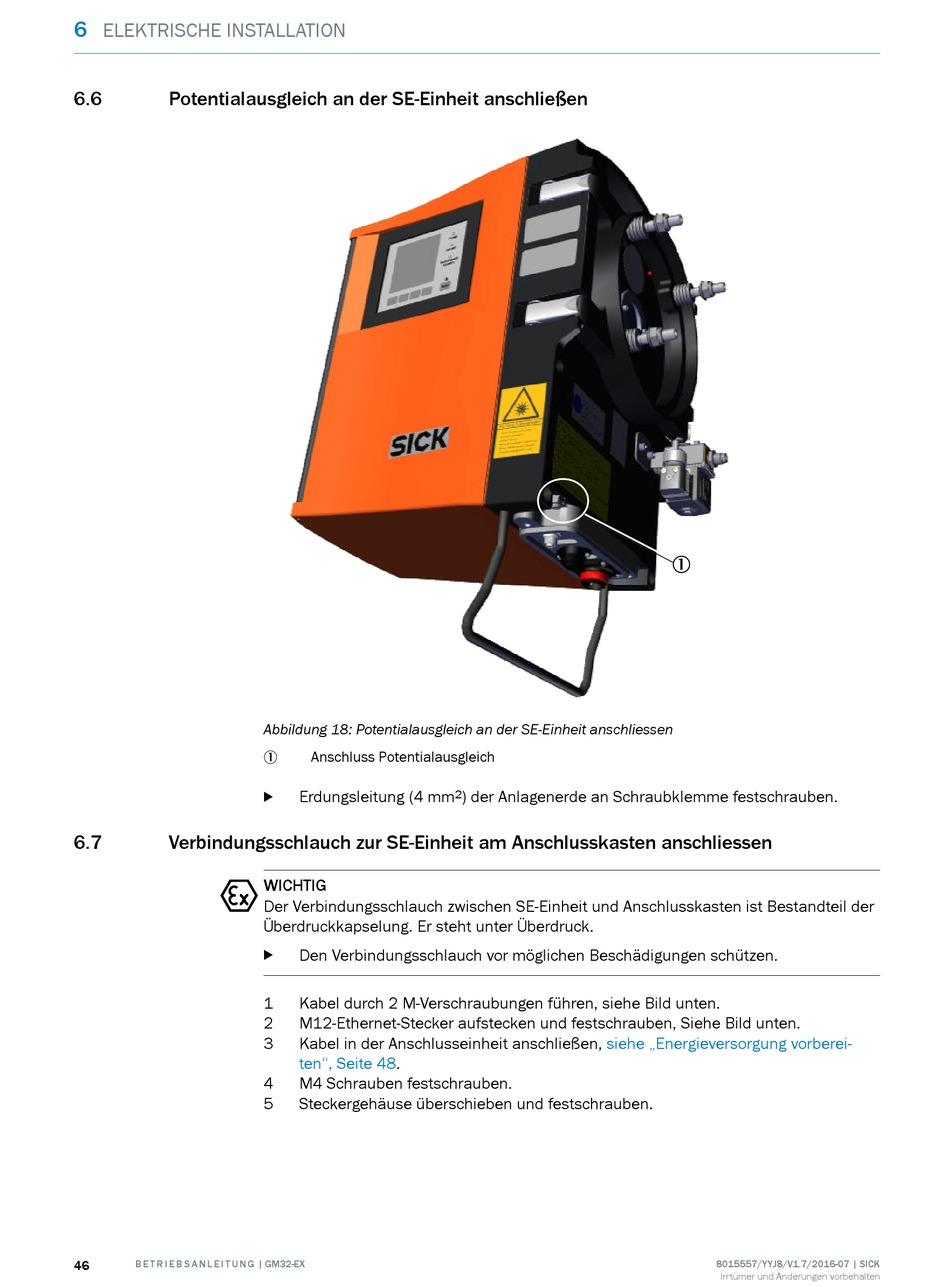

Abbildung 18: Potentialausgleich an der SE-Einheit anschliessen
Anschluss Potentialausgleich
1
Erdungsleitung (4 mm
b
WICHTIG
Der Verbindungsschlauch zwischen SE-Einheit und Anschlusskasten ist Bestandteil der
Überdruckkapselung. Er steht unter Überdruck.
Den Verbindungsschlauch vor möglichen Beschädigungen schützen.
b
1
Kabel durch 2 M-Verschraubungen führen, siehe Bild unten.
2
M12-Ethernet-Stecker aufstecken und festschrauben, Siehe Bild unten.
3
Kabel in der Anschlusseinheit anschließen,
ten", Seite
48.
4
M4 Schrauben festschrauben.
5
Steckergehäuse überschieben und festschrauben.
2
) der Anlagenerde an Schraubklemme festschrauben.
siehe „Energieversorgung vorberei‐
1
8015557/YYJ8/V1.7/2016-07 | SICK
Irrtümer und Änderungen vorbehalten
