7
INBETRIEBNAHME
7.4
Geräteflansch an Spülluftvorsatz montieren
54
B E T R I E B S A N L E I T U N G | GM32-EX
GEFAHR
Um die Handhabung bei der Montage zu erleichtern:
Vor Montage die SE-Einheit vom Geräteflansch abnehmen,
b
schwenken und abnehmen", Seite
1

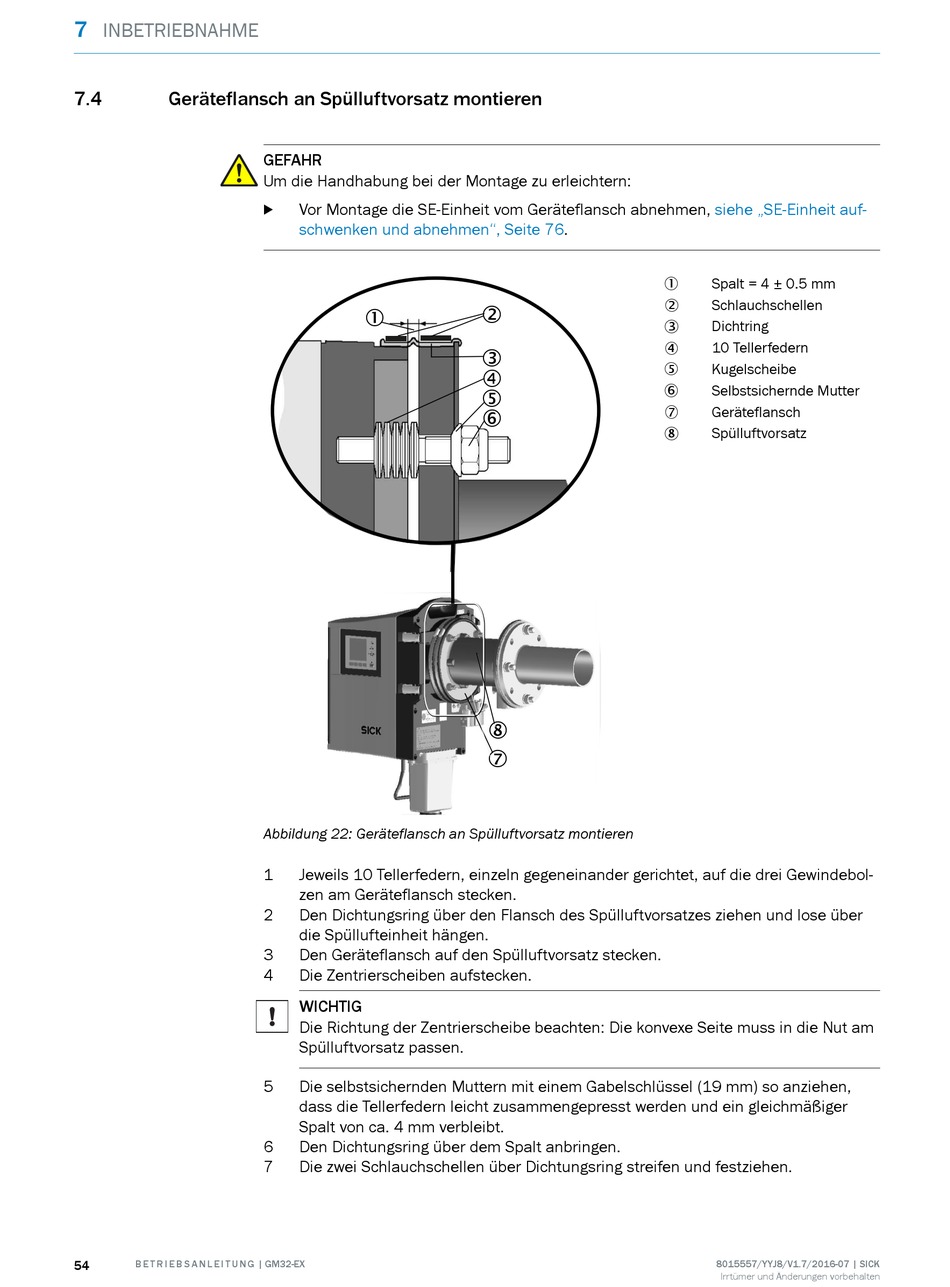

Abbildung 22: Geräteflansch an Spülluftvorsatz montieren
1
Jeweils 10 Tellerfedern, einzeln gegeneinander gerichtet, auf die drei Gewindebol‐
zen am Geräteflansch stecken.
2
Den Dichtungsring über den Flansch des Spülluftvorsatzes ziehen und lose über
die Spüllufteinheit hängen.
3
Den Geräteflansch auf den Spülluftvorsatz stecken.
4
Die Zentrierscheiben aufstecken.
WICHTIG
Die Richtung der Zentrierscheibe beachten: Die konvexe Seite muss in die Nut am
Spülluftvorsatz passen.
5
Die selbstsichernden Muttern mit einem Gabelschlüssel (19 mm) so anziehen,
dass die Tellerfedern leicht zusammengepresst werden und ein gleichmäßiger
Spalt von ca. 4 mm verbleibt.
6
Den Dichtungsring über dem Spalt anbringen.
7
Die zwei Schlauchschellen über Dichtungsring streifen und festziehen.
76.
2
3
4
5
6
8
7
siehe „SE-Einheit auf‐
Spalt = 4 ± 0.5 mm
1
Schlauchschellen
2
Dichtring
3
10 Tellerfedern
4
Kugelscheibe
5
Selbstsichernde Mutter
6
Geräteflansch
7
Spülluftvorsatz
8
8015557/YYJ8/V1.7/2016-07 | SICK
Irrtümer und Änderungen vorbehalten
